Как установить и использовать дренажный насос с поплавковым выключателем

Особенности конструкции

Схема установки

Выпускается два вида таких агрегатов:

• Поверхностные;
• Погружные.

Сами названия указывают на способ установки оборудования. Поверхностные располагаются у кромки резервуара, а погружные – опускаются в емкость, где происходит накопление бытовых стоков. Наружные дренажные модели насосов имеют две трубы:

1. Входную;
2. Выходную.

По первой вода засасывается, а по второй – выводится в канализационную или дренажную систему. Но чтобы агрегат работал автоматически он оснащается поплавковым механизмом. Он контролирует уровень воды, при его поднятии выше допустимого уровня происходит включение оборудования.

Смотрим видео, немного о наосах и их области применении:

Принцип работы погружного насоса такой же, как и у поверхностного. Однако существуют некоторые отличия в конструкции. Если поверхностные модели осуществляют засасывание стоков при помощи шланга, то погружные делают это через отверстия в днище. Но, чтобы оборудование не засорялось, при этом его дно оснащается специальным сетчатым фильтром. Это препятствует попаданию механических частиц внутрь оборудования.

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

• степень защиты от проникновения IP – 68;
• напряжение сети 220 вольт плюс-минус 10 процентов;
• диапазон рабочей температуры от 0 до +60°C ;
• 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3 Как работает автоматический поплавковый переключатель? (видео)

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Обзор дренажных насосов со встроенным поплавком

Дренаж в переводе с французского означает «удаление воды». Это может делаться как естественным путем, так и принудительно. В последнем случае используются разнообразные механизмы, к которым относятся и дренажные насосы со встроенным поплавком.

Все они отличаются конструктивными особенностями, которые зависят от специфики их применения.

Наиболее известными являются дренажные насосы погружного типа. Такая модель снабжена поплавком, который обеспечивает автоматическое переключение режима «вкл/выкл». Изделие используется для перекачки жидкостей с одного уровня на другой, для осушения емкостей или затопленных помещений, подачи воды в систему водоснабжения с глубины (колодец, скважина, естественный водоем).

Разновидности и цены

Как следует из названия, такие приборы находятся непосредственно в жидкой среде. Исходя из особенностей конструкции, могут перекачивать как чистую воду, так и жидкости с присутствующими в них твердыми фракциями. В последнем случае применяются насосы, имеющие специальные ножи для измельчения различных примесей (фекальные модели). По принципу работы подразделяются на вибрационные и центробежные.

• Хорошо себя зарекомендовали изделия Grundfos (Дания). Служат для работы с чистой или слегка загрязненной жидкостью. Стоимость – от 8 860 рублей. К этому же классу относятся изделия Vigila 100 MCA, стоимость которых – от 5 621 рублей. Правда, они более «нежные», поэтому применяются для работы с жидкостями, не содержащими крупных фракций или длинных волокон (до 7 мм). Для перекачки грязной воды с частицами до 34 мм служат испанские дренажные насосы DRAINEX 100. Цена – от 18 000.
• Представителями этого же типа изделий являются, например, испанские дренажные (фекальные) насосы c выключателем поплавковым DRAINEX 200. Они способны перекачивать жидкости с содержащимися в них различными крупными частицами. Модели с литерой «А» снабжены поплавками для их автоматического включения/выключения. Цена начинается от 26 036.
• Насосы DRAINCOR 180 снабжены специальным механизмом-измельчителем. Целесообразно использовать для работы в различных очистных, канализационных системах. Цена – от 47 796 рублей.

Могут или частично, или полностью находится в жидкости. Используются для осушения помещений, контейнеров, колодцев и тому подобное. Они стоят дешевле. Например, цена известных моделей Unipump SUB начинается с 2 500 рублей. Они имеют небольшую производительность, поэтому более подходят для бытового применения.

Забирают жидкость из резервуара при помощи шланга, сами же не в нее не погружаются. Но их использование ограничено глубиной емкости – не более 9 м. Однако при помощи монтируемых эжекторов можно ее увеличить.

Электронасосы со встроенным датчиком уровня (поплавковым выключателем) этого типа значительно проще монтировать и обслуживать, так как они располагаются на поверхности. Плюс к этому, имеют небольшие размеры, поэтому их можно использовать для установки в любых местах. Вихревые чаще применяются для регулирования давления в системе, а центробежные целесообразно использовать для забора воды с глубины (из скважин, колодцев, шахт). Могут быть как горизонтального, так и вертикального исполнения.

Цена таких насосов начинается с 2 045 рублей.

Нужно знать, что один и тот же насос способен выполнять различные функции. Это нужно учитывать при выборе той или иной модели.

Обзор дренажных насосов со встроенным поплавком Какой выбрать дренажный бытовой насос со встроенным поплавком? Что могут посоветовать эксперты, важные критерии оценки, стоимость насосов.

Поплавки на монтажной штанге

В одном резервуаре может располагаться до нескольких выключателей, у каждого из которых своя функция: один управляет вспомогательным насосом, другой – основным, третий выступает в роли аварийного датчика уровня воды, четвертый следит за переливом. В любом случае количество поплавков определяется числом подключаемых насосов, а также потребностью системы в защитных устройствах. Крепеж нескольких поплавков производится на особой монтажной штанге. В её роли можно с успехом использовать трубу из пластика, надежно закрепленную в резервуаре. Поплавки-переключатели фиксируются на штанге поодаль друг от друга с таким расчетом, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя выполняется креплением хомутами. Бывают ситуации, когда необходимостью диктуется применение сразу нескольких штанг для крепления поплавков. С учетом условий работы и особенностей проекта определяется количество поплавков- переключателей, нужное для организации работ той или иной системы.

Существует два типа поплавковых выключателей:

• Легкий – для системы, управляющей водоснабжением либо отведением воды;
• Тяжелый — предназначенный для управления дренажными либо фекальными насосами.

Бренды

Среди отечественных брендов стоит обратить внимание на:

• “Вихрь”;
• “Зубр”;
• “Калибр”.

Они могут выпускаться в Китае, но с хорошим качеством.

Среди зарубежных вариантов заслуживают внимание:

• японский бренд “Makita”, производящийся в Китае;
• германский бренд “VMtec” либо “Karcher”;
• испанский бренд “ESPA”.

Вариантов огромное количество, при выборе важно следить за страной производителем и отзывами об выбранной модели. Приобретайте качественное оригинальное насосное оборудование и наслаждайтесь безотказной эксплуатацией в течение продолжительного времени!

Приобретайте качественное оригинальное насосное оборудование и наслаждайтесь безотказной эксплуатацией в течение продолжительного времени!

Обзор популярных моделей

На рынке представлено огромное количество различных дренажных насосов со встроенным поплавком известных брендов отечественного и иностранного производства.

 “Джилекс Дренажник 220/14 5221”, производится в России.

Он имеет следующие особенности:

• отличается своей надежностью, рабочая мощность составляет 750 Вт;
• может транспортировать жидкую среду с твердыми фракциями величиной не больше 5 мм;
• производимый напор струи до 14 метров;
• обладает достаточной выработкой 220 литр/мин;
• может погружаться вглубь воды до 8 м.

Находится в пластмассовом корпусе, его вес 5,6 кг.

“Makita PF 0410”, производится в Китае и является качественным продуктом.

Эта модель отличается своими особенностями:

• считается надежным устройством, имеющим мощный мотор в 400 Ватт;
• может работать с достаточно грязной средой и прокачивать жидкость с наличием твердых фракций диаметром не больше 35 мм;
• выдает струю до 5 м;
• имеет выработку 140 литр/мин;
• возможно углубление до 5 м;
• нижний патрубок диаметром 1,5 дюйма, есть адаптер под шланги.

Расположен в пластиковом корпусе, его масса 4,3 кг.

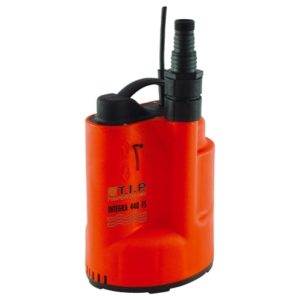

“VMtec INTEGRA 440”, производство Германия.

Уникальность этой модели заключается в следующем:

• может выкачать всю воду с поверхности пола, имеет мощность 440 Вт;
• перекачивает жидкость с твердыми частицами диаметром до 5 мм;
• создает напор на выходе до 7 метров;
• обладает производительностью до 140 л/мин;
• погружаемая глубина до 5 метров.

Помещен в корпус из прочного пластика, имеет вес 3,5 кг.

“Karcher SCP 12000 level sensor” оснащен электронным датчиком, производство Германия.

Его особенности заключены в следующих характеристиках:

• одна из наиболее современных моделей, обладает мощностью 600 Вт;
• может перекачивать только чистую жидкость с твердыми фракциями до 5 мм;
• создаваемый напор воды 7 метров;
• производительность составляет 200 л/мин;
• минимальная толщина воды подлежащая для откачки 1 мм, способен полностью осушить поверхность.

Устройство способно самостоятельно адаптироваться к меняющимся условиям окружающей обстановки. Обладает весом 6,92 кг.

Как правило, бытовые модели обладают минимальной мощностью от 400 Вт. Разновидностей таких насосов огромное количество с различным функционалом и техническими возможностями.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт

Трехфазные модели частными лицами эксплуатируются очень редко.
Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах

Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
Чем выше производительность, тем будет выше скорость перекачки жидкости.
Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами, которые понадобятся для сборки корпуса оборудования и других комплектующих:

• нержавеющая сталь – качественный прочный материал, который прослужит много лет;
• чугун – отличается высокой прочностью, но весит много и стоит дорого;
• пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

Типовая конструкция погружного дренажного насоса

Моноблочное исполнение с электродвигателем в верхней части и рабочим колесом в нижней, при этом рабочее колесо крепится непосредственно к валу двигателя. Данная компоновка продиктована необходимостью максимального опорожнения емкости при откачке жидкости. Уплотнение вала чаще всего производится двумя уплотнениями (сальниковыми или торцовыми) с промежуточной масляной камерой.

Дренажные насосы могут иметь различное направление напорного патрубка. Самый удобный вариант — с напорным патрубком в верхней крышке. Такая компоновка характерна для дренажных насосов переносной установки с небольшим условным проходом и небольшим расходом жидкости.

Нижнее расположение напорного патрубка характерно для насосов переносной и стационарной установки со средним и высоким расходом жидкости и большими условными проходами.

Автоматическое включение/выключение (как наиболее удобное для бытового использования) дренажных насосов проще всего реализуется с помощью встроенного поплавкового выключателя, которым и оснащено большинство насосов. С понижением уровня перекачиваемой жидкости поплавок опускается и, дойдя до нижней пороговой отметки, насос просто отключается. Как только емкость опять наполниться и поплавок всплывет, насос запустится вновь в автоматическом режиме.

Однако существуют различные виды поплавков, например, для установки в приямке малых габаритов, где стандартному поплавку будет тесно.

Все погружные дренажные насосы штатно снабжены электрическим кабелем. Минимально допустимая длина кабеля насосов предназначенных для использования внутри зданий и помещений составляет 5 метров, для насосов, предназначенных для использования вне помещений длина кабеля не должна быть меньше 10 метров. Отметим, что большинство производителей придерживаются данных предписаний.

Комплектация готового изделия:

Кроме уже упомянутых кабеля и поплавкового выключателя, многие производители комплектуют бытовые дренажные насосы насадкой-переходником для напорного шланга, а иногда и обратным клапаном для предотвращения обратного потока жидкости. Переходник чаще всего универсальный — с возможностью подключения шлангов с размеров от ½” до 1″. При использовании насоса на даче это очень удобно. Остается только купить напорный шланг.

Критерии выбора

Приобретая оборудование нужно ориентироваться на такие параметры как:

• Условия эксплуатации;
• Расчет требуемой мощности.

Что касается работы, то дренажные насосы справляются с откачиванием как чистой воды, так и стоков. Однако каждая модель имеет свои технические характеристики и степень загрязнения жидкости не должна превышать допустимого значения.

Поэтому оборудование этого класса идеально подходит для осушения подвалов, гаражей, бассейнов, но совершенно непригодно для строительных площадок.

Смотрим видео, критерии выбора:

Следующий параметр – мощность. Конечно если рассматривать в среднем, то дренажный насос со встроенным поплавком сможет осушить практически любой водоем. Но здесь следует учитывать, что 1 м длины вертикальной трубы равен 10 м – горизонтальной. То есть, если глубина вашего резервуара около 5 м, то длина шланга должна быть не более 50 м.

Но при таких значениях скорость откачивания будет низкой. Чтобы увеличить ее производят следующий расчет. К высоте, на которую предполагается поднимать стоки прибавляют расстояние, соответствующее длине трубы, прокладываемой по поверхности земли.

Самые популярные насосы с поплавком

Любое оборудование делится на несколько групп в зависимости от стоимости. Есть дорогие и качественные модели, но есть и бюджетные варианты. Поэтому мы рассмотрим модели из различных ценовых категорий. Начнем с универсального дренажного насоса марки Pedrollo TOP с поплавковым выключателем. Этот агрегат разработан для эксплуатации в автоматическом режиме. Однако производитель рекомендует применять его только для откачивания воды не имеющей механических примесей.

Модель Pedrollo TOP

Насос очень прост в использовании, имеет довольно высокий уровень мощности. Он является идеальным вариантом для удаления воды из бассейнов, подвалов и гаражей, полива сада и организации небольшого фонтана. К достоинствам этого оборудования можно отнести способность выдерживать длительные нагрузки и работать в режиме неполного погружения. Насос оснащен системой аварийного выключения, которая срабатывает при перегреве двигателя. На основании агрегата установлен полимерный фильтр, очищающий воду от твердых частиц.

Модельный ряд продукции Pedrollo TOP

Корпус насоса имеет антикоррозийной покрытие и способен противостоять механическим повреждениям. При мощности в 370 Вт оборудование способно обеспечить напор до 8 м. При всех этих достоинствах агрегат имеет невысокую цену в пределах 8 тысяч рублей.

Из продукции отечественных производителей особого внимания заслуживает дренажный насос Джилекс со встроенным поплавком. Он используется для перекачивания грунтовых вод, а также фекалий. Однако допускается использование этого типа оборудования и для полива растений. В таком случае следует выбирать модификацию с пластмассовым корпусом.

Среди преимуществ:

• Наличие в комплектации водозащищенного кабеля (10 м);
• Возможность эксплуатации даже при неполном погружении в жидкость, благодаря оснащению теплообменной камерой.

Мощность и напор у этой модели несколько ниже, чем у изделия итальянского производителя, но и цена на 50% ниже.

Так ли необходимы дренажные насосы

Спорить о том, что вода жизненно важна для каждого человека спорить никто не будет. Но иногда она способна доставлять немало хлопот. Особенно остро это проявляется в таянья снега или в дождливые сезоны, когда вода попадает в подвалы и гаражи, подмывает фундамент здания. В этом случае обойтись без дренажного насоса невозможно.

Смотрим видео о модели Джелекс:

Однако следует помнить, что не каждая модель способна справиться с сильно загрязненной водой. Поэтому выбирать оборудование нужно с учетом наличия в откачиваемой жидкости твердых частиц и их размеров. Только в этом случае можно добиться максимальной эффективности при выполнении поставленных задач.

Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Водозаборный фильтр

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м. куб./ч

куб./ч.
