Установка водосточной системы на крыше

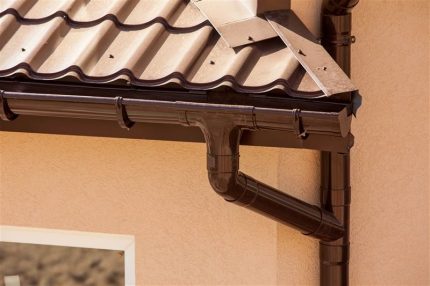

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Монтаж металлической водосточной системы

1

Определите место крайних кронштейнов на карнизе. Они должны находиться на расстоянии не более 15 см от края крыши. Определите место, где будет воронка. Отметьте это место.

1.1

Зафиксируйте первый кронштейн. Кронштейн, ближайший к воронке, зафиксируйте с учетом уклона и протяните шнур между этими кронштейнами. По шнуру выставите остальные кронштейны с шагом 60–70 см.

1.2

Если лобовая доска отсутствует, используйте специальные удлинители или усиленные кронштейны. На удлинители устанавливаются кронштейны. Специальный продольный паз с метками помогает легко выставлять кронштейны с учетом наклона желоба к воронке.

1.3

Боковой удлинитель закрепите на готовую кровлю к боковой поверхности стропильной ноги.

1.4

Прямой удлинитель или усиленный кронштейн применяются, если кровельное покрытие еще не смонтировано. Их крепят к стропильной ноге или обрешетке под кровельное покрытие. Перед монтажом металлического кронштейна загните крюк по месту — с помощью тисков или профессионального инструмента – кронштейногиба.

1.5

Если шаг кронштейнов не совпадает с шагом стропил, прямой удлинитель или металлический кронштейн закрепите прямо в деревянное основание в заранее подготовленные углубления.

2

Уложите желоб в кронштейны изнутри наружу. Загните специальный фиксатор на кронштейне.

3

Определите на желобе место, где будет располагаться воронка. Установите воронку на желоб и обведите по контуру карандашом. Сделайте запас от отмеченных линий внутрь по 45 мм.

3.1

Вырежьте отверстие в желобе при помощи ножовки по металлу и ножниц по металлу. Соедините воронку с желобом и зажмите фиксаторы.

4

Желоб с воронкой присоедините к другому отрезку желоба через соединитель. Наденьте на соединитель кронштейн, зажмите фиксатор и прикрутите кронштейн к лобовой доске.

4.1

В кронштейны уложите желоб с воронкой изнутри наружу. Зажмите фиксаторами при помощи специального ключика, который идет в комплекте.

5

На углах желоба соедините при помощи угловых элементов. Соединение также производите изнутри наружу. На кронштейне загните фиксатор.

5.1

Если угол поворота кровли не равен 90° или 135°, используйте угол регулируемый. После выставления нужного угла две составные части зафиксируйте между собой клепками, а стык загерметизируйте.

6

Если крыша двухскатная или система водостока не замкнута, торцы желобов нужно закрыть заглушкой. При установке подогните одно «ухо» заглушки со стороны лобовой доски. Заглушка универсальная, подходит для установки с обоих краев желоба.

7

Трубы к стене крепятся при помощи хомутов. Предварительно подготовьте под них крепеж в соответствии с отступом от фасада и толщиной теплоизоляции. Крепеж должен заходить минимум на 50 мм в несущую конструкцию. Хомуты крепятся с шагом не реже, чем 1,5 м друг от друга. Хомут должен обязательно фиксировать колено, которое прижимает трубу к фасаду.

7.1

Трубу с воронкой соедините с помощью двух колен и отрезка трубы.

7.2

Соедините конструкцию с трубой через муфту и присоедините к воронке.

7.3

Если карнизный вылет отсутствует, то воронку с трубой соедините через соединительную муфту.

Монтаж водосточной системы

		Основные принципы монтажа: Установка дымохода на крыше Желоб должен опускаться при длине 3,5 м на 1 см. Вода с капельника должна попадать в центральную треть желоба. Если провести условную линию продолжения кровли, то вылет крюка должен отстоять ниже на 1 см, как показано на рисунке.
		1. а. Определите места установки водосливных воронок и отступив 10–15 см установите кронштейн желоба; при установке учитывайте, что длина желоба равна 3 м.   b. Затем закрепите кронштейн по углам карниза, натяните шпагат между ними.   c. Зафиксируйте кронштейны желоба через каждые ~60 см, начиная от места установки воронки.   d. В ассортименте водосточной системы ТехноНИКОЛЬ существует 3 способа крепления: к лобовой доске; к стропильным ногам через удлинитель кронштейна прямой (применяется на этапе монтажа кровли); поворотный способ крепления — применяется через удлинитель кронштейна, если монтаж вашей кровли закончен.

		2. Вставьте желоб внутрь воронки до обозначенной линии.   Соединение желоба с воронкой необходимо производить в направлении «изнутри–наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защелкивания с фиксирующим элементом воронки.				3. Установите желоб в заглушку до защелкивания с фиксирующим элементом заглушки.
		4. Установите водосточные желоба в кронштейны согласно рисунку до защелкивания с фиксирующим элементом кронштейна.				5. Вставьте желоб в соединитель желоба до обозначенной линии.   Соединение желоба с соединителем желоба необходимо производить в направлении «изнутри–наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защелкивания с фиксирующим элементом желоба.
		6. Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. На каждый элемент трубы длиной 3 м устанавливается не менее двух хомутов.   В ассортименте водосточной системы существует еще один вид крепления -«хомут универсальный» (показан на рис. 8) — который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.				7. Соединение водосточных труб между собой производится при помощи муфты, которая фиксируется на фасаде при помощи хомутов.
		8. Установите водосточный слив на трубу и зафиксируйте его хомутом.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

Фото — водосток для дома

Преимущества использования водостока:

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото — сток воды с напором

Основные ошибки установки водостоков на крыше

Монтаж водосточной трубы – дело непростое. По неопытности можно допустить 3 ошибки, которые приведут к полной неработоспособности отлива.

Неправильный уклон желобов

Многие не понимают, как вода может неправильно отходить – она же текучая. На деле проблема встречается весьма часто.

• Если уклон будет больше, то конец отлива будет слишком далеко отходить от края крыши. А это уже приведет к тому, что вода не будет попадать на него.
• Если наоборот, то появятся застойные участки, которые уже отходить не будут. Здесь хочется предупредить, что это часто происходит и по причине неровной линии отхода. И остановка воды – это не самое страшное. Нередко происходит заболачивание, нарост мха, скопление пыли и грязи. Такой засор придется еще и счищать.

Недостаточная прочность

Многие экономят на хомутах, а делать так не стоит. Навесная конструкция – вещь непрочная и для пластиковых труб желательно ставить фиксатор через каждые полметра. Металлические попрочнее, поэтому для них допускается 60 сантиметров.

Неправильное соединение муфтами

Если установка отливов на крышу производится своими руками, нужно много внимания уделить муфтовым соединениям, так как они самые слабые. В них нередко появляются протечки, которые делают всю систему бесполезной.

Основные ошибки установки водостоков на крыше

Правильный монтаж системы гарантирует не только высокую эффективность, но и долговечность функционирования водосточных систем. Металлические изделия могут деформироваться от чрезмерных нагрузок, вызванных грубыми нарушениями технологии установки, а пластиковые трескаются и требуют полной замены.

Какие ошибки часто допускают неопытные кровельщики?

Неправильный уклон желобов. Для обеспечения нормального схода воды рекомендуется уклон делать в пределах 3–5 мм на один погонный метр. Если уклон больше, то в конце ската желоб слишком удаляется от края кровельного покрытия и вода в него не попадает. Если уклон недостаточный или линия монтажа кронштейнов непрямая, то образуются застойные участки. В них быстро скапливается пыль и грязь, потом произрастают мхи, полностью перекрывающие просвет желоба. Как следствие – водосточная система перестает работать, желоб нужно очищать. Делать это сложно и долго, а исправить допущенную ошибку не всегда возможно. Иногда приходится подрывать установленную кровлю, что всегда в дальнейшем имеет негативные последствия.Уклон желобов

Недостаточное количество кронштейнов. Все конструкции рассчитаны на максимально возможную нагрузку на изгиб, с учетом этих данных производители рекомендуют оптимальное расстояние между точками фиксации. Для пластиковых конструкций кронштейны должны быть на расстоянии не более 50 см, для металлических этот параметр увеличивается до 60 см

Никогда не нужно экономить на количестве кронштейнов, стоимость нескольких элементов несравненно ниже, чем цена устранения негативных последствий.Важно закрепить оптимальное количество кронштейнов для исключения деформации желобов

Неправильное соединение муфт. Из-за нарушения технологии в этих местах появляются протечки

В качестве уплотнителей применяются резиновые элементы или клеевые соединения. Во время монтажа следует прилагать максимум усилий для обеспечения полной герметичности и высокой надежности всех соединений. С двух сторон муфтового элемента нужно устанавливать дополнительные кронштейны.Схема фиксации желобов

Нарушение рекомендованного пространственного положения желоба. Если продолжить плоскость кровли, то она должна проходить над задней кромкой желоба на расстоянии примерно 20–25 мм. Почему именно такие параметры? Только они одновременно обеспечивают безопасный резкий сход снега с кровли и полный прием всей дождевой воды. Уменьшение зазора станет причиной того, что снег или лед повредят целостность желоба, а увеличение становится причиной попадания воды не в желоб, а на землю. Еще один размер должен четко соблюдаться – вертикальная проекция края кровельного покрытия должна располагаться максимально ближе к центру желоба. Допустимое отклонение не может превышать 1/3 его ширины. Несоблюдение этого параметра также становится причиной схода дождевых вод мимо водосточной системы.Пространственное положение желоба

Каждый вид системы имеет свои незначительные конструкционные отличия, но они влияют лишь на технологию монтажа, а принципы общие для всех.

Установка желобов

Вставьте желоб в крюк таким образом, чтобы носик крюка оказался внутри завитка желоба. После этого нужно зафиксировать при помощи накидного пластинчатого фиксатора другой край желоба (рис. 4). При этом внешний край желоба должен оказаться ниже внутреннего на 6 мм. Это необходимо для предотвращения попадания воды на фасад во время сильных дождей. Продолжение края металлочерепицы или другого кровельного материала должно свисать над желобом на расстоянии 50 мм. Продолжение линии ската от края желоба должно находиться примерно на расстоянии 40 мм, но поскольку желоб имеет небольшой уклон, то на практике это расстояние может быть различным (от 20 мм в самом начале уклона и до 70 мм в его конце). Установив желоба, можно монтировать и карнизную планку, которая своей нижней кромкой заходит в желоб. Это обеспечивает защиту лобовой доски от намокания. Гидроизоляция выводится под планкой и обеспечивает сток воды в желоб.

Устройство

Устройство внутреннего водостока предполагает размещение труб внутри зданий. Такая система не позволяет трубам промерзать и хорошо подходит для регионов с очень изменчивой погодой. Плюсом системы является и то, что труб не видно с фасада, что улучшает экстерьер. Особенностью устройства является обязательное наличие дренажа или специального места, куда поступает дождевая вода.

Устройство системы предполагает обязательное наличие:

• трубопровода;
• приемных воронок с коллектором;
• специальных систем очистки.

В отличие от первого варианта, наружный водосток ставится на фасад сооружения. Большинство загородных частных зданий оборудуются именно такой системой. Главное ее удобство состоит в том, что устройство водостока допускается после строительства. С внутренним водостоком такой вариант не пройдет.

Преимущества внешнего устройства следующие:

• простой монтаж;
• простой уход;
• нет необходимости в профессиональных знаниях и навыках.

14. Монтаж водосборных воронок

Отведение атмосферных осадков с крыши в некоторых случаях может осуществляться без желобов (например, при наличии ендовы). Для этого используются специальные водосборные воронки. Они монтируются с учетом специфики конструкции кровли.

В компании «Строймет» Вы можете купить водостоки Аквасистем и других известных производителей по низким ценам. Наши специалисты подробно проконсультируют Вас по любым вопросам, связанным с покупкой и монтажом водосточных систем Aquasystem. Также вы можете купить у нас современные кровельные (мягкая кровля, металлическая, натуральная и композитная черепица) и фасадные (цокольный сайдинг, виниловый сайдинг, клинкерная плитка) материалы по ценам производителей.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Водосточная система Docke как установить и определить размеры

Водосточная система Docke – это отличное решение организации отвода дождевой и талой воды с поверхности кровли.

Она отличается высоким качеством и доступной ценой.

Такое сочетание обусловлено тем, что изготавливаются системы на территории России, но в производстве используются немецкие материалы.

Водосточные системы сделаны из высокопрочного ПВХ, поэтому устойчивы к влиянию любых атмосферных условий.

Этот же фактор обеспечивает небольшой вес конструкций, простоту монтажа.

На рынке пластиковые водосточные системы Деке представлены двумя вариантами:

• Стандарт – используется для обустройства стоков воды с крыши малоэтажных зданий. Диаметр желоба – 120 мм, водосточной трубы – 85 мм;
• LUX – отличается повышенной прочностью, обеспечивает отвод воды с кровель большой площади. Диаметр желоба – 140 мм, водосточной трубы – 100 мм.

Порадует и разнообразие цветовых решений, которое вы сможете увидеть на фото водосточных систем Деке в каталоге.

Вашему вниманию предложены изделия в цветах: пломбир, шоколад и гранат.

Как определить размер водосточной системы Деке

Для того, чтобы определить, какая водосточная система нужна в конкретном случае, потребуется выполнить несложные расчеты.

Они будут заключаться в следующем:

• количество желобов: общую длину карнизов разделить на 3;
• количество угловых элементов определяется числом угловых соединений желобов;
• число креплений на пластиковые кронштейны: общую длину карнизов разделить на 0,6 м и прибавить к результату количество карнизов свесов;
• количество металлических кронштейнов и удлинителей: общую длину карниза разделить на 0,6 м, прибавить количество удлинителей и удвоенное число воронок;

Элементы системы «Стандарт»

Порядок расчётов водосточной системы Дёке

Эти расчеты являются приблизительными, потому как все будет зависеть от конструктивных особенностей определенного здания.

Как установить водосточную систему

Для того чтобы убедиться в том, что водосточная система Деке предельно проста в установке, достаточно рассмотреть пошаговое руководство к ее монтажу:

установить кронштейны желобов на лицевую доску, просверлив в ней соответствующие отверстия дрелью. Установку нужно выполнять, соблюдая при этом расстояние крайнего кронштейна от края кровли (минимум 150 мм) и шаг между соседними элементами (примерно 500-600 мм). При этом, уровень расположения кронштейнов будет разным (с учетом уклона желоба в 3 мм на погонный метр). В месте крепления воронки следует установить дополнительные кронштейны, которые будут располагаться с обеих ее сторон. Этого требует инструкция по монтажу водосточной системы Деке;

Так выглядит установка кронштейнов системы

Соединительный элемент (воронка) Дёке

Так выглядит установка водостока желоба Дёке

Так выглядит наконечник Дёке

Важно! Место монтажа воронок нужно определить заранее, чтобы сразу установить на сайдинг обрешетку для водосточных труб. Так видно, что монтаж водосточной системы Деке не так уж и сложен. Так видно, что монтаж водосточной системы Деке не так уж и сложен

Так видно, что монтаж водосточной системы Деке не так уж и сложен.

Его можно с легкостью выполнить самостоятельно.

Преимущества и недостатки водосточной системы Деке

Хочется отметить, что на практике водосточные системы пластиковые Docke показывают себя исключительно с лучшей стороны.

Они характеризуются следующими достоинствами:

Водосточная система Дёке — Лучшая водосточная система в России

• срок службы до 25-30 лет;
• устойчивость к морозу до -50 и жаре до +50 градусов;
• стойкость к атмосферным влияниям;
• устойчивость цвета;
• высокая проводимость воды;
• простота сборки;
• достойные показатели герметичности;
• небольшой вес;
• доступная цена.

Что касается недостатков, пока информации про них нет. Немецкое качество поддерживает свою репутацию.

Безусловно, система может деформироваться вследствие сильного удара, но такому воздействию под кровлей она практически не подвержена.

Стоимость водосточной системы

Если вас интересует цена водосточной системы, то она будет зависеть от ее комплектации, цвета и количества разных элементов.

Рассмотрим средние ценовые показатели водостока Люкс цвета пломбир в рублях:

Очень приемлемые цены водосточной системы Дёке

• желоб – 565;
• воронка – 400;
• колено – 215;
• труба – 670;
• угловой элемент – 720;
• коллектор – 565;
• кронштейн – 160.

Что касается стандартного варианта, например, в цвете гранат, то здесь цены будут дешевле – на каждой позиции примерно на 100-130 рублей.

Но, в любом случае стоимость водосточной системы нужно просчитывать с менеджером компании, в которой вы хотите ее купить.

Возможно, вы сможете воспользоваться акционными предложениями, делающими приобретение еще более выгодным.
