Когда надоело бегать по лестницам: как оборудовать лифт в частном доме

Лифт в частный дом: разновидности и особенности

Производители выпускают большое количество моделей с разными техническими характеристиками. Неподготовленному заказчику трудно разобраться в обилии предложений. Мы представляем небольшой информационный экскурс по разновидностям домашнего лифтового оборудования, чтобы вам было проще ориентироваться в ассортименте. А значит, сделать правильный выбор.

Электрический или гидравлический лифт в загородный дом

Все лифты можно условно разделить по типу привода. Электрический приводит в движение кабину за счет электромотора и канатного механизма. В гидравлическом лифте происходит движение за счет регулировки давления масла в поршне. Несмотря на то, что электрические модели являются более современной технологией, для частных домов гидравлика не потеряла своей актуальности.

Самое главное ее преимущество – в его конструкции, которая позволяет без установки дополнительных устройств при отключении электропитания обеспечить самостоятельное освобождение пассажира из кабины. Лифт просто опустится на первую остановку и разблокирует двери. При использовании электрического подъемника потребуется помощь аварийной бригады. Это может занять достаточно много времени, прежде чем пассажиры будут освобождены. Гидравлические модели просты, надежны и при этом значительно дешевле электрических аналогов.

Как устроены разные виды лифтов

Электромеханический, или просто электрический, лифт устроен по принципу противовеса. На одном конце троса закреплена кабина, на другом — груз-противовес. На верхнем этаже устанавливается приводной механизм, который и приводит всю систему в действие.

Использование противовеса сокращает инерцию тяжелой кабины к минимуму, благодаря чему и мощности требуется не так много, как в других типах механизмов. Электрические лифты — это то, чем все жители многоэтажек пользуются каждый день.

Гидравлические и пневматические лифты — самые старые системы. В первом случае устанавливается мощный двигатель, который создает в системе огромное давление. Гидроцилиндр под напором жидкости бесшумно поднимает лифт вверх. Спуск осуществляется практически без использования электроэнергии, путем сброса давления жидкости. Гидравлика работает тихо, но потребляет много электричества.

Пневматический лифт в доме работает по принципу поршня. Над кабиной расположена специальная аэрошахта. Когда необходимо, чтобы лифт поднимался, с помощью вентиляторов в этой шахте разрежается воздух. В результате плотность воздуха под кабиной оказывается значительно больше, чем над ней. Благодаря этому лифт выталкивается вверх.

Как сделать электромеханический лифт своими руками

Общие параметры лифта

В нашем случае конструкция лифта, сделанного своими руками, это подвижная рама из квадратной трубы 60×40, которая движется между двух швеллеров – направляющих. По углам рамы попарно установлены 8 колёс, при этом оси одной пары (один угол рамы) расположены перпендикулярно друг к другу. Одно колесо упирается в стенку швеллера, другое – в полку. Такая конструкция обеспечивает свободное перемещение рамы лифта вверх-вниз, при этом надёжно фиксируя ее от фронтального и бокового смещения (Рис. 1).

К нижней части рамы привариваем грузовую платформу. Для обеспечения жёсткости конструкции платформу и раму связываем косоурами. При устройстве лифта потребуется применять сварочный аппарат, здесь рассказано как варить электросваркой подробно.

Расположение косоуров сверху или снизу диктуют конкретные условия помещения, поскольку каждый вариант имеет как плюсы, так и минусы. Косоуры расположенные над площадкой могут усложнить монтаж стенок кабины. Расположение косоуров снизу потребует удлинения подвижной рамы. В этом случае придётся делать приямок, иначе кабина лифта не будет доезжать до пола.

Схема направляющих электромеханического лифта своими руками

Монтаж направляющих

Швеллер для направляющих берём не меньше №10. Длина его зависит от требуемой высоты подъёма. Как показала практика, даже швеллер №12 при длине 7,5 метров имеет высокую гибкость, «играет» под собственным весом. Поэтому в процессе монтажа многократно контролируем вертикальность, проверяя ее в разных местах.

Швеллер крепим к стене через каждые 600 мм в двух точках. Для этого заранее привариваем к швеллеру крепёжные пластины, края которых выступают с двух сторон полки.

Чем крепить пластины к стене, зависит от её материала. В кирпич или бетон – анкеры по бетону 200×16, в газобетон – пластиковые анкеры для газобетона 10×120 и шурупы саморезы, в дерево шурупы-саморезы с шестигранной головкой, диаметром 4-5 мм (гвозди не применяем!).

Швеллеры — направляющие для электромеханического лифта с приваренными планками

Для монтажа второй направляющей ставим между швеллерами подвижную раму лифта в собранном виде (с колёсами), и постепенно поднимая её вверх, выставляем и крепим второй швеллер «по месту». Таким способом достигается максимально точная геометрия конструкции. Допуски будут минимальны, а значит, движение лифта – устойчивое, без раскачивания.

Подъёмный механизм

Решая вопрос как сделать лифт своими руками, особое внимание нужно уделить выбору силовой установки. Подойдет электрический тельфер с асинхронным двигателем и червячным редуктором

Такой механизм недорогой, надёжный и к тому же малошумящий.

Лебёдка электрическая

В зависимости от места установки, поместить тельфер можно либо сверху, прикрепив к несущей металлической балке, либо снизу, в подвале или приямке, пропустив трос через закреплённый сверху ролик.

Наш домашний лифт рассчитан на одного человека, поэтому применять противовес нецелесообразно. Он лишь усложнит конструкцию и займёт дополнительное место.

Как сделать лифт на крышу своими руками

У нас можно не только заказать изготовление нестандартного лифта, но и купить электроподъемник для погреба, созданный по типовому проекту.

Сотрудничая с нами, вы получаете качественный продукт, обладающий спектром следующих преимуществ:

• Универсальность. Лифт может устанавливаться снаружи или внутри помещения.
• Компактные габариты. Обладая высоким уровнем производительности, электроподьемник не займет много места в помещении небольшого размера.
• Высокие показатели грузоподъемности. Заказчик сможет самостоятельно подобрать механизм с нужным уровнем мощности. Стандартные модели способны перемещать груз от 250 кг до 1500 кг и выше.
• Надежность. Конструкция электроподъемника не утяжеляется ненужными элементами.
• Безопасность. Рифление, нанесенное на платформу, препятствуют скольжению перемещаемых грузов.
• Оперативный монтаж. Для установки и выполнения пусконаладочных работ не нужно привлекать тяжелую спецтехнику.
• Электроподъёмник для погреба цена от 55000р до 90000р
• Крышка с доводчиками: 4500 Цена, руб.

Купить электроподъемник для домашнего погреба, винного подвала ресторана, гаража или дачи можно онлайн. После согласования деталей и подбора оптимальной модели монтажники компании выполнят оперативную установку мини-лифта на объекте заказчика в удобное время. На товары и выполненные работы распространяется фирменная гарантия.

Задать вопрос

Как сделать лифт своими руками

С тремление к комфорту – вполне нормальное желание. А человек, умеющий создать комфорт в доме, обязательно подумает, как сделать лифт своими руками. Особенно актуален подобный механизм в семьях, где есть больные или пожилые люди. Впрочем, ни один человек не застрахован от болезни, травмы, а от преклонного возраста и подавно.

Предусмотреть монтаж лифта желательно еще на этапе архитектурного проектирования. Установка лифта в законченном доме добавляет и работ, и финансовых затрат.

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический (электромеханический).
2) Гидравлический.
3) Пневматический (аэролифт).

Направляющие лифта своими руками

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Гидравлический лифт своими руками

Теперь – гидравлика. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.

Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический.

Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта Панорамные лифты Константа, и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п.п. 5.2 и 5.3. настоящей Политики Конфиденциальности.

6.2.3

Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

С чего начать

Предположим, мы сделали свой выбор и решили построить электрический лифт.

Привлек он нас тем, что монтаж можно сделать своими руками без какого-то специального оборудования.

Для начала следует посмотреть видео в интернете, чтобы иметь представление о предстоящем объеме ручной работы.

Сразу можно сказать, что самодельный домашний лифт получится не хуже по функционалу, чем готовый купленный в какой-либо фирме.

Итак, необходимо определиться с местом монтажа. Подвал, погреб или даже гараж на цокольном этаже, не станут помехой для выбора места.

Говоря о безопасности, отметим следующие необходимые вещи:

• установить систему остановки кабины в случае обрыва троса;
• оснастить кабину телефоном или же другим средством связи на случай аварийных ситуаций;
• подаваемое напряжение на панель управления должно быть не более 24 В.

Совет специалиста: чертежи, схемы и бумаги, лучше составлять опытному человеку, имеющими хорошие познания в этой сфере. А делать все работы, по желанию, можно и самостоятельно.

Так же стоит определиться с типом дверей: распашные или телескопические. Выбор зависит от величины свободного пространства. Телескопические двери — более экономный вариант. Они сохраняют больше места в холле.

Самый дешевый и простой вариант это — ролет. За основу двигателя можно взять тросовую лебедку, которую лучше выбрать с запасом мощности.

Каркас и кабину нужно сварить из металлического профиля, и желательно, чтобы он был довольно мощный. А обшить можно листами USB.

Не стоит рассчитывать, что работа будет легкой и быстрой, но сделать лифт в частном доме своими руками вполне возможно. В дальнейшем, мы обязательно ощутим комфорт, благодаря наличию такого устройства в нашем доме или на даче.

Смотрите видео, в котором специалист подробно рассказывает, как самому сделать лифт в частном доме:

Разница между лифтом и подъемником

Подъемник имеет ещё названия «минилифт» или консольный. Сразу хочется отметить, что подъемник — это упрощенная форма лифта, который может устанавливаться не только лишь внутри здания, но и снаружи.

Подъемники подразделяются по видам использования:

• подъемники строительные, например, для подъема принимаемого товара в супермаркетах с машин на площадку, для дальнейшей доставки на склад;
• подъем инвалидов в обход ступенек в различные здания;
• пищевые подъемники в частных домах.

Конечно это не все виды, но основной спектр направления мы выделили.

А вот лифт, это куда более сложный механизм, требующий предварительной подготовки для монтажа. Установить его где угодно не получится. Тут нам придется повозиться с расчетами и с проектом в целом.

Лифты делятся всего на две категории: это грузовой и пассажирский. Разница заключается в грузоподъемности, да и красотой и комфортом грузовые лифты, как правило, не отличаются.

Применяются последние в многоэтажных зданиях и других местах специального назначения.

Безопасность

Обязательно периодически осматриваем детали лифта

Особое внимание уделяем тросу, проверяя:. • наличие смазки; • равномерность укладки на барабан; • отсутствие перегибов и разрыва нитей плетения; • исправность узлов крепления троса на барабане и раме лифта

• наличие смазки; • равномерность укладки на барабан; • отсутствие перегибов и разрыва нитей плетения; • исправность узлов крепления троса на барабане и раме лифта.

Двигатель электромеханического лифта с лебёдкой

Нелишним будет сделать простую, но эффективную страховочную систему на случай обрыва основного троса. Для этого просто возьмем пару храповиков от инерционных ремней безопасности легкового автомобиля и установим между ними барабан со страховочным тросом. Сборка и крепление такого механизма не вызовет особых сложностей, а надежность его вполне достаточна, чтобы удержать значительный вес лифта с пассажиром.

В управляющем блоке для лифта, сделанного своими руками, предпочтительно применить кнопки без фиксации. По принципу: «нажал – едет, отпустил – не едет». И обязательно предусмотреть аварийную кнопку отключения эл. питания в случае «залипания» управляющей кнопки.

Кроме того, обязательно обеспечьте надежное заземление электрооборудования лифта.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

В наше время большинство людей привыкли к комфортной жизни как в городской квартире, так и в загородном доме.

Многие люди не решаются переехать в свой собственный дом, боясь лишиться этого комфорта.

На самом деле большую трудность при переезде в частный дом составляет именно его благоустройство, ведь никто не хочет отказываться от цивилизованных условий жизни.

Одним из таких пунктов выступает устройство лифта в частном доме.

Виды лифтов для частного дома

По своей конструкции лифты для загородного дома можно грубо разделить на три большие группы: электрические, гидравлические и пневматические – так называемые, аэролифты. Вкратце рассмотрим особенности каждого варианта.

Электрический лифт в частном доме

Основа электрического лифта (речь идет о полноценном пассажирском промышленном подъемнике) – это силовой агрегат, который посредством редуктора приводит в движение тяговые тросы. На тросах крепится кабина, она передвигается по направляющим рельсам. Такова схема в самом общем виде: о системе ловителей, противовесах, приямке и других важных компонентах речь пойдет ниже. Электрический лифт способен достигать скорости в 1,4 м/с, это вдвое выше, чем на «гидравлике».

Силовой агрегат можно установить как в специальном машинном отделении, так и наверху лифтовой шахты. В последнем случае вся тяговая работа выпадает на долю электролебедки — вместе с двигателем она монтируется на «чердаке» шахты, на специальных балках. Подобная конструкция потребует дополнительного усиления как несущих балок, так и верхней перевязки.

Основной недостатко электролифтов их шумность — лебедка будет слегка греметь, как ни крути. К тому же, она потребует дополнительных устройств для обеспечения безопасности в случае обрыва троса (крайне редко) или выключения электроэнергии. А вот скорость подъемника и его цена окажутся более привлекательны по сравнению с гидравликой.

Гидравлический лифт в частный дом

В гидравлическом лифте система состоит из емкости с маслом и гидронасоса, нагнетающего давление. Кабину в такой конструкции поднимает поршень. В отличие от электромеханического, «гидравлика» менее прихотлива в монтаже: силовой агрегат можно разместить даже на значительном удалении от лифтовой шахты. Обычно его все же следует устанавливать внизу, под лифтом: выдвижной шток плавно опускает и поднимает кабину на нужную высоту.

Лифт своими руками, чертежи.

Пневматический лифт для частного дома

Наиболее современная модель — это пневматические вакуумные лифты, не имеющие ни шкива с тросами, ни гидравлического цилиндра. Они представляют собой герметичную капсулу из поликарбоната. Движение кабины в ней происходит за счет разницы давления: когда насос откачивает из верхней секции воздух, кабина поднимается. Зачем специальный клапан впускает воздух «обратно», и кабина едет вниз. Как утверждают разработчики, аэролифт не требует ни особой лифтовой шахты, ни направляющих, ни ловителей — но полностью безопасен. Если во время движения вдруг отключится электричество, или произойдет разгерметизация, устройство просто медленно опустится вниз, по мере того, как будет падать давление в камере нагнетания.

Главный недостаток аэролифта — это его стоимость. Цена установки даже несложной модели будет начинаться от полумиллиона рублей.

Судя по отзывам пользователей FORUMHOUSE, остальные варианты ненамного доступнее. Как считает участник портала с ником Unogroup, установить индивидуальный промышленный электролифт на 2 остановки с грузоподъемность 300 кг обойдется хозяину не менее чем в 400-500 тысяч рублей хоть в Москве, хоть в отделанном регионе. В сопоставимую сумму выльется создание гидравлического подъемника с двухметровой лифтовой шахтой внизу. А вот лифт на три остановки – это уже потянет на полтора миллиона, прогнозирует Unogroup.

Как показывает наш форум, наибольший интерес у дачных самодельщиков вызывает именно электромеханический лифт: его проще всего сделать из подручных материалов. Но и «гидравлические» примеры тоже имеются.

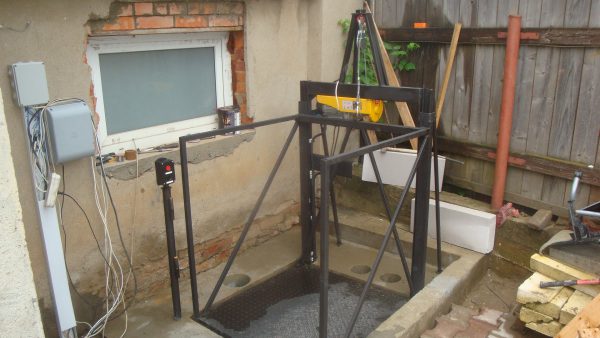

Особенности обустройства лифта в подвал

Необходимо выяснить принцип работы механизма прежде, чем начинать работы по его обустройства. Также следует изучить особенности работ с электроинструментами. Для монтажа лифта этих знаний будет достаточно, чтобы сделать его безопасным и комфортным.

Виды лифтов в подвал

Самодельный лифт в подвал может быть разного типа по организации подъема.

Электрические

Лебедка  с тросом приводится в действие электрическим подъёмником. Для того, чтобы лифт двигался — делается противовес. В силовом агрегате такого типа кабинка крепится на тросах, передвижение делается по рельсам. Скорость спуска может достигать 1,4м в секунду. Сам агрегат обустраивают как внизу в отсеке, так и наверху. Такая конструкция требует усиления опорных балок.

Недостатком таких лифтов является их шум, лебедка будет греметь, как бы её ни обустроили.  К тому же, её нужно оборудовать специальным тросом, если будет отключено электричество.

Гидравлические

Используется чаще всего в грузовом подъемнике. Представляют собой емкость с маслом и специальный гидронасос. Кабина поднимается поршнем.  Гидравлика не прихотлива в обустройстве – силовой агрегат можно размещать сколь угодно далеко от шахты лифта.

Пневматические

Для домашнего использования почти не применяется. Это пневматический вакуумный лифт без тросов и гидравлики. Это капсула из особого материала-  поликарбоната. Движение осуществляется из-за разницы в давлении, когда происходит откачка воздуха с верха кабины, а клапан выпускает снизу обратно.

Подготовка к монтажу лифта

Необходимо выполнить ряд работ:

• Определить тип лифтового устройства;
• Обустроить место для оборудования, укрепить стены и опорные конструкции;
• Рассчитать грузоподъемность по чертежам;
• Приобрести сварочный аппарат, трубы, тросы, швеллеры, подъемные механизмы;
• Изучить технику безопасности.

Когда делается подъемник в подвал своими руками, электропривод помещают наверху, прикрепляя к металлической балке для прочности. Если выбирается вариант размещения снизу- необходимо сделать приямок. Трос пропускают через специальный ролик, чтобы не было произвольного движения троса по направляющим.

Какие лифты бывают и какой лучше делать в коттедже, сколько это стоит, и что нужно знать до того, как начинать

Лифт в коттедже – это не роскошь, а средство передвижения, когда хозяева часто перемещаются между этажами или опускаются за продуктами в погреб. Ну, а если в доме есть пожилые или больные люди, то поставить лифт в дом – просто необходимость. По отзывам специалистов, профессиональная установка домашнего заводского подъемника может составлять сотни тысяч рублей (в зависимости от модели и «наворотов»). Но, как свидетельствует опыт участников FORUMHOUSE, подъемную установку можно соорудить и самому, причем срок службы некоторых моделей уже составляет более десяти лет. Вся загвоздка – как сделать его эксплуатацию максимально безопасной. Что для этого потребуется, и какие варианты выбирают форумчане – рассказываем в нашем обзоре.

Из данного материала вы узнаете:

•  Какие модели бывают
• Как установить лифт своими руками
•  Что за опасности подстерегают дачника при самостоятельной установке лифта
•  Без каких элементов не обходится ни один пассажирский подъемник
•  Какие конструкции наиболее популярны у пользователей форума

Особенности создания лифта в частном доме своими руками

Непросто будет оснастить дом лифтовым оборудованием. Необходимо знать много разнообразных деталей, чтобы добиться положительного результата. Если изначально лифт в здании не предусмотрен, будет сложней подобрать оптимальные параметры. Основным вопросом становится – безопасность и размеры. Надо отталкиваться от площади дома, количества этажей, а также числа людей, которые будут пользоваться им

Необходимо уделять особенное внимание комфортабельности. Если сделать лифт своими руками в частном доме, используя проверенное оборудование от известных марок, есть шанс добиться неплохого результата.

Несложно в своем доме расположить подъемник внутри здания или снаружи. В любом случае требуется тщательный подход, проработка проекта на достойном качественном уровне. Внутренние лифты могут обладать нестандартными размерами кабины. Есть небольшие варианты, где перемещаются даже сидя. Главное при этом полностью соблюсти все основные условия безопасности. К ним относится приямок, аварийные выход и т.д.

Чтобы лифт своими руками в частном доме работал нормально, важно выбрать качественный тип подъемника. Сейчас популярны электрические и гидравлические модели

Могут использоваться также пневматические лифты, которые стоят несколько дороже, но являются более экономичными в плане потребления электричества. Но все же для частного дома лучше выбрать гидравлический лифт. Он представляет собой идеальное соотношение цены, качества и прочих характеристик. Размеры могут быть разнообразными, что позволит под конкретные потребности и габариты дома отыскать идеальное решение. Двери и шахта в коттеджном лифте также считаются важными факторами. Дополнительно можно оснастить лифт:

• Системой радиосвязи.
• Телефоном.
• Практически любым дизайном кабины и т.д.

Почему грузовой подъемник для дачи и частного дома на 70% дешевле лифта?

Изготовление лифтов подходит под сложные технические требования: для их производства требуется на 40 % больше металла, что утяжеляет вес конструкции. Чтобы привести ее в движение, ставят привод с большей грузоподъемностью. Это отражается на цене. Конструкция грузового подъемника разрабатывается и рассчитывается под требования заказчика, исходя из необходимых для вас габаритов платформы, высоты подъема и грузоподъемности.

ООО «ЗПТМ» может предложить 3 типа подъемников для дачи или загородного дома: подъемник «МИНИ», цепной подъемник, сервисный подъемник. Они отличаются маленькой грузоподъемностью и компактными габаритами.

Техзадание на выполнение подготовительных работ вы получаете бесплатно. Достаточно внимательно отнестись к каждому пункту. Закажите грузовой подъемник для дачи или загородного дома: рассчитайте стоимость онлайн, указав необходимые для вас параметры. Или позвоните и менеджер рассчитает предложение специально для вас!

Место для обустройства лифта в подвал

Перед началом работ нужно определиться с местом для спуска в подвал. лифт довольно тяжелый по своей конструкции, а крепеж осуществляется к стене. Нужно использовать ту стенку дома, которая наиболее прочная.

Лучше будет, если это опорная конструкция. Запрещается делать лифт на стенах с кирпичной кладкой в один слой или из пенобетона, это вызовет разрушения дома и непригодность лифтового механизма.

Установка лифта делается строго по инструкции и согласно чертежам. Любой подъемник в подвал своими руками имеет несколько важных узлов, которые, как правило, взаимосвязаны. Такие элементы конструкции как платформа, кабина, рельсы для перемещения по стене, сам механизм подъемника, должны устанавливаться с тщательным соблюдением правил и норм пользования лифтами.

Как сделать электромеханический лифт своими руками

Общие параметры лифта

В нашем случае конструкция лифта, сделанного своими руками, это подвижная рама из квадратной трубы 60×40, которая движется между двух швеллеров – направляющих. По углам рамы попарно установлены 8 колёс, при этом оси одной пары (один угол рамы) расположены перпендикулярно друг к другу. Одно колесо упирается в стенку швеллера, другое – в полку. Такая конструкция обеспечивает свободное перемещение рамы лифта вверх-вниз, при этом надёжно фиксируя ее от фронтального и бокового смещения (Рис. 1).

К нижней части рамы привариваем грузовую платформу. Для обеспечения жёсткости конструкции платформу и раму связываем косоурами. При устройстве лифта потребуется применять сварочный аппарат, здесь рассказано как варить электросваркой подробно.

Расположение косоуров сверху или снизу диктуют конкретные условия помещения, поскольку каждый вариант имеет как плюсы, так и минусы. Косоуры расположенные над площадкой могут усложнить монтаж стенок кабины. Расположение косоуров снизу потребует удлинения подвижной рамы. В этом случае придётся делать приямок, иначе кабина лифта не будет доезжать до пола.

Схема направляющих электромеханического лифта своими руками

Монтаж направляющих

Швеллер для направляющих берём не меньше №10. Длина его зависит от требуемой высоты подъёма. Как показала практика, даже швеллер №12 при длине 7,5 метров имеет высокую гибкость, «играет» под собственным весом. Поэтому в процессе монтажа многократно контролируем вертикальность, проверяя ее в разных местах.

Швеллер крепим к стене через каждые 600 мм в двух точках. Для этого заранее привариваем к швеллеру крепёжные пластины, края которых выступают с двух сторон полки.

Чем крепить пластины к стене, зависит от её материала. В кирпич или бетон – анкеры по бетону 200×16, в газобетон – пластиковые анкеры для газобетона 10×120 и шурупы саморезы, в дерево шурупы-саморезы с шестигранной головкой, диаметром 4-5 мм (гвозди не применяем!).

Швеллеры — направляющие для электромеханического лифта с приваренными планками

Для монтажа второй направляющей ставим между швеллерами подвижную раму лифта в собранном виде (с колёсами), и постепенно поднимая её вверх, выставляем и крепим второй швеллер «по месту». Таким способом достигается максимально точная геометрия конструкции. Допуски будут минимальны, а значит, движение лифта – устойчивое, без раскачивания.

Подъёмный механизм

Решая вопрос как сделать лифт своими руками, особое внимание нужно уделить выбору силовой установки. Подойдет электрический тельфер с асинхронным двигателем и червячным редуктором

Такой механизм недорогой, надёжный и к тому же малошумящий.

В зависимости от места установки, поместить тельфер можно либо сверху, прикрепив к несущей металлической балке, либо снизу, в подвале или приямке, пропустив трос через закреплённый сверху ролик.

Наш домашний лифт рассчитан на одного человека, поэтому применять противовес нецелесообразно. Он лишь усложнит конструкцию и займёт дополнительное место.
