Контробрешетка под металлочерепицу: предназначение и монтаж

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю»

Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
Обеспечивает более качественный результат работ

Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Что такое контробрешетка?

Этим словом называются деревянные бруски, которые набивают поверх гидроизоляции вдоль стропильных ног (перпендикулярно коньку).

Размеры контробрешетки:

• Примерно 2,5 см в толщину, иногда больше;
• Около метра в длину. Нужно рассчитать так, чтобы длина брусков вместе с зазорами 20-30 сантиметров была кратной длине ската;
• Поскольку бруски набивают на стропила, то шаг контробрешетки получается такой же, как между стропильными ногами.

Обратите внимание

Контробрешетка и обрешетка вместе составляют по толщине 5 сантиметров. Это ширина воздушного зазора, необходимого для полноценной вентиляции пространства под кровлей. Монтаж контробрешетки (в отличие от основной обрешетки) для всех материалов осуществляется одинаково.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Требуется ли контробрешетка под металлическую черепицу?

Для чего требуется контробрешетка под черепицу из металла

Обрешетка и контробрешетка под металлическую черепицу применяется при осуществлении монтажных работ для того, чтобы создавать зазор вентиляции между кровлей, материалом для гидроизоляции, утеплителем и металлический черепицей. В процессе монтажа реек для обрешетки делают большой шаг, из-за чего появляются пустоты, которые заполнены воздухом.

Как показала практика, у контрольной обрешетки в полной мере нет несущей нагрузки, правда при этом она может выполнять ряд остальных добавочных функций, среди них выделит:

1.  В процессе выполнения работ по монтажу в обустройстве обрешетки на крыше, мастера-монтажники могут передвигаться по кровле по контробрешетки, и требуется понимать тот факт, что чем меньше нагрузка на гидроизоляционный материал, тем меньше будет вероятность повреждения материала.
2. Монтируемые бруски могут быть применены в роли перегородок для основной обрешетки и пленки гидроизоляции, на которой в процессе использования скапливается конденсат, в результате этого, влага не будет контактировать с досками, а дерево не подвергается гнилостному процессу.
3. Пленку гидроизоляции, как правило, не рекомендовано устанавливать в натяг, а контрольная обрешетка, которая предназначена для металлической черепицы, закрепляют материал, тем самым предотвращения провисание.

Требуется понимать тот факт, что простых досок для обрешетки для нормального продувания места под кровлей будет недоставать, и тем более, если будет выполнен большой шаг в монтажном процессе. В таком случае, когда кровельный уклон небольшой, шаг должен быть чаще, в результате этого между листами и пленкой не останется свободного места

Берите во внимание тот факт, что металлическая черепица является воздухонепроницаемым материалом, в результате чего при эксплуатационном процессе между финальным покрытием и гидроизоляцией начинает скапливаться конденсат, который все постепенно разрушает. За счет наличия обрешетки и контробрешетки можно делать требуемый зазор для вентилирования

Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком. Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным

Габариты обрешетки для металлической черепицы

Для правильного монтажа важно устанавливать контрбрус для металлической черепицы, требуется понимать тот факт, каков шаг контробрешетки под металлочерепицу. В таком случае первым делом нужно узнавать длину волны материала кровли

Берите во внимание тот факт, что обрешеточный шаг во многом будет зависеть от подобранного кровельного материала и его марки. Получается, что если вы планируете покупать профиль марки «Монтеррей», то дистанция должна быть 0.35 метров

Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски. Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см

Это обусловлено тем, что важно сделать выступ у крыши примерно на 5 см. Для того, чтобы понимать какой шаг должен быть сделать для контрольной обрешетки для металлической черепицы, можно рассмотреть наиболее популярные варианты в таблице

Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра. Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов.

Особенности монтажных работ

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.
3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.

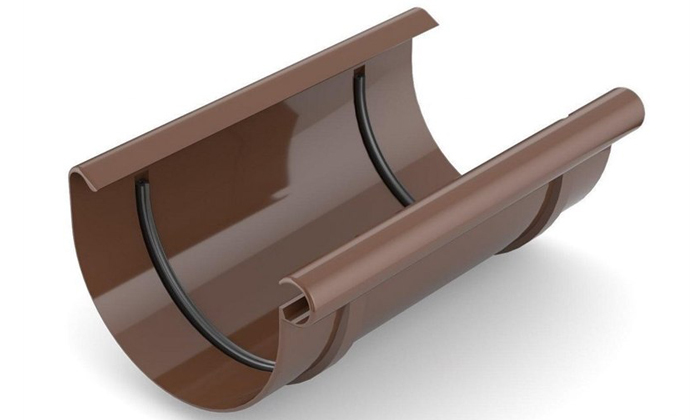

6. Крепление водосточного жёлоба осуществляют к лобовой доске.
7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.
10. Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.
11. При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект  в виде сквозного отверстия к кровельном покрытии.
12. Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

1. В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
2. Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
3. Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
4. Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м2;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.

Как установить контробрешетку под металлочерепицу

Когда гидроизоляция положена и закреплена степлером сверху над ногами стропил, можно приступать к сооружению контробрешетки, её набивают для надежности и долголетия основного материала. Длину брусьев берут от 135 сантиметров, их сечение составляет 30*50 миллиметров. Прикрепляют её гвоздями (оцинкованными), шаг выполняют до 30 сантиметров, вверх за линии пленки выходить нельзя. Высота контробрешетки делается до 5 сантиметров, её шаг должен быть одинаковым с шагом между стропилами. На контробрешетку прибивают доски, они служат ступенями для удобного перемещения по кровле. При этом на коньке запиливают бруски, делая угол с обеих сторон скатов так, чтобы точка пересечения верхних граней обрешетки была плоской. Тогда шаг будет рассчитан точно и верхний брус установлен правильно. Перед укладкой материала для покрытия, основную решетку набивают по низу стропил к брусьям, которые помещены вдоль, делают зазор до 10 сантиметров для хорошего выхода влаги и вентиляции. Сверху закрепляют ендову, элемент представляет собой внутренний угол, предотвращает проникновение мусора в срезы кровли. Когда устраиваются коньки нужно сделать так, чтобы верхние грани брусьев контробрешетки пересекались в одном месте.

Обрешетка под мягкую кровлю

После того, как производители мягких кровель совершили некоторый переворот, где рубероид перестал быть доминантной продукцией, популярность битумных материалов начала постепенно расти. Хочется отметить, что мягкие покрытия разошлись сразу по нескольким направлениям и стали укрепляться в своих нишах. Некоторые производители изменили структуру рубероида, добавили модификаторы, и получили совершенно новые рулонные материалы, но другие пошли совершенно иным путем, создав битумную черепицу. Обрешетка из пиломатериалов под мягкую кровлю отличается своим видом и структурой, в данной статье я постараюсь рассказать о ней как можно больше.

Монтаж обрешетки под металлочерепицу

Перед тем как приступить к началу работ, следует ознакомиться с теорией монтажа обрешетки, так как важно знать, какой шаг набития необходим для каждого типа профиля. Зачастую доски для контробрешетки имеют разную толщину (прочтите: «Как монтируется контробрешетка под металлочерепицу»)

Так, например, покупая доски для обрешетки толщиной в 30 мм, в партии могут находиться элементы, ширина которых отличается в ту или иную сторону на 5 мм. Подобное явление встречается повсеместно. Исключение составляют только калиброванные строганные доски. Поэтому на подготовительном этапе важно провести калибровку досок. Только в этом случае доска для обрешетки под металлочерепицу будет соответствовать нормам качества. Данная процедура обеспечит ровность соединений на стыках, а также отсутствие перепадов по высоте.

Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.

Расчет обрешетки под металлочерепицу проводят по следующим принципам:

• Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
• Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.
• Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
• На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
• Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
• Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
• Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
• Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
• Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
• Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
• После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
• В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.
