Компрессор своими руками: пошаговая инструкция как сделать воздушный нагнетатель из подручных материалов

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

1. Мотор-компрессор от старого холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет следить за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для очистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и моторное масло.
12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

• Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
• Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
• Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Материалы для изготовления

Для того, чтобы сделать воздушный компрессор, вам понадобятся:

• газовый баллон для накопления сжатого воздуха (ресивер);
• колеса от старой тележки;
• компрессор грузового автомобиля, трактора или автобуса (в примере – ЗИЛ-130);
• двигатель от стиральной машинки на 220 В мощностью 300 Вт со шкивом;
• шкив с переходником на компрессор с соотношением 13:1 со шкивом двигателя;
• металлические профильные и круглые трубы;
• металлический уголок;
• пластиковые трубы;
• клапаны;
• тройник, углы, гибкая подводка;
• сварочный аппарат;
• болгарка;
• дрель;
• крепежные болты, гайки, шайбы;
• автоматика для компрессора (иные названия – реле давления, прессостат) на 220 В;
• шланг с пистолетом с манометром;
• расширительный масляный бачок с трубкой и патрубком;
• банка и губка для воздушного фильтра.

Шаг 1. Создаем базу компрессора

1

Компрессор, используемый в примере, дает на выходе ≈90 литров воздуха в минуту, поэтому обычного газового баллона в качестве ресивера будет достаточно для работы и быстрой подкачки.

2

Привариваем к баллону колеса от старой тележки.

3

Из куска металлической трубы делаем ножку.

4

Из профильной и круглой трубы свариваем металлическую ручку по всему периметру баллона. Ручка должна быть полой внутри и герметичной – она будет использоваться для охлаждения горячего воздуха перед закачкой в ресивер.

5

Из металлических уголков свариваем прямоугольную базу для крепления основных агрегатов компрессора и привариваем ее к баллону.

Шаг 2. Устанавливаем агрегаты на базу

1

В необходимых местах просверливаем крепежные отверстия и устанавливаем на базу электродвигатель.

2

Рядом с ним, совместив шкивы в одной плоскости, устанавливаем компрессор автомобиля.

3

Далее устанавливаем автоматику, отрегулировав ее на включение при 4 и отключение при 6 атмосферах. Собираем электропитание на двигатель.

4

Для охлаждения компрессора устанавливаем расширительный масляный бачок и соединяем его с картером компрессора.

Шаг 3. Собираем воздушную систему

1

Для очистки подаваемого воздуха устанавливаем воздушный фильтр. В примере он сделан самостоятельно из банки. В качестве фильтрующего вещества использована обычная поролоновая губка.

2

На выходе воздуха из компрессора устанавливаем следующую сборку: угол – тройник – угол и подсоединяем к ручке-радиатору, которую мы сварили в шаге 1. К тройнику на гибкой подводке подключаем клапан сброса давления с магистрали.

3

С обратной стороны ручки из углов и труб собираем конструкцию для подачи воздуха через обратный клапан в ресивер.

Шаг 4. Проводим испытание

1

Надеваем ремень на шкивы и включаем электропитание.

2

Накачав давление в 6 атмосфер, компрессор отключается. Теперь к нему можно подсоединять любые пневмонасадки.

Компрессор ЗИЛ + мотор от стиральной машины

Регулируем давление

Итак, после сборки конструкции, вполне закономерно проведение ее проверки. Для этого нужно подсоединить краскопульт, или как вариант пневмопистолет. Затем, не включая тумблер, производим подключение вилки в сеть.

компрессор собранный из пылесоса

Регулировочное реле устанавливаем на минимальном давлении, и совершаем подачу питания на нагнетатель. Не забываем за манометр, который позволяет контролировать давление в резервуаре. После того как нам удалось удостовериться, что реле отключает двигатель, нужно проверить герметичность соединений.

Здесь может помочь классический мыльный раствор. Если система прошла проверку на герметичность, можно стравить остатки воздуха из камеры резервуара

Нужно обратить внимание, что в случае падения давления ниже установленных лимитов, реле должно запустить компрессор. В случае исправности всех систем, возможно, приступить к окраске любой детали

Подобное экспериментирование даст нам возможность определить атмосферную величину, чтобы окраска любого изделия происходила равномерным слоем

К тому же очень важно, чтобы весь этот процесс происходил при минимальном количестве срабатывания нагнетателя

Таким образом, можно подбить итоги. Изготовление автомобильного компрессора, подъемное занятие для каждого автолюбителя.

Конечно, сложно спорить с тем, что вторая версия сложнее и займет больше времени на изготовление, но, благодаря системе автоматического контроля давления, а также наличию пуска нагнетателя работа с таким оборудованием, станет одним сплошным удовольствием.

К тому же, вам не нужно будет больше контролировать камеру ресивера. Подобная станция позволит красить автомобиль, забор в селе или гаражные ворота.

Для продолжительной работы созданного компрессора, необходимо будет проведение периодических регламентных работ. Чтобы произвести слив масла можно воспользоваться шприцем. В этом случае откручиваем заливное отверстие, надеваем на трубку шланг и производим откачивание отработки. Также и свежее масло можно закачивать с помощью шприца. Фильтры меняются по мере необходимости, в т. ч. в случае снижения скорости по наполнению камеры резервуара.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Принципы выбора

При выборе компрессора для автомобиля нужно учитывать следующие характеристики: мощность, производительность, максимальное давление на выходе, объем ресивера, рабочий ресурс. Бытовые модели компрессоров отличаются наименьшими показателями и недорого стоят. Наибольшая производительность и прочие характеристики, достигающие потолка, характерны для профессиональных приборов. Однако они стоят намного дороже.

Так как большинство любителей используют воздушный компрессор для разовой покраски авто, стоит приобрести универсальное устройство, которое подходит для выполнения прочих работ. Для этого нужно ориентироваться по характеристикам прибора. Так, например, если планируется использовать его для подключения к пневмоинструментам, характеристики компрессора должны быть не ниже потолка совмещаемого с ним прибора. Для бытового использования достаточно моделей мощностью 1,5 кВт. Нужно учитывать, что нередко в характеристиках указывают данный показатель в hp, то есть л.с. (лошадиных силах). В таком случае значение мощности должно составлять 2 hp.

Что касается давления, у большинства моделей покрасочных компрессоров значение данного параметра составляет от 8 до 12 бар. Нужно учитывать, что в характеристиках приводят величину потолка давления, то есть максимальную, которая достигается в ресивере, а рабочее давление ниже потолка на 2 бар.

Так как основным параметром покрасочного компрессора является производительность, нужно учитывать, что различают производительность на входе и на выходе. Первую величину указывает производитель, а вторую придется вычислить самостоятельно либо узнать у продавца. Для того, чтобы узнать, какой производительностью должен обладать компрессор для покраски авто, нужно соотнести расход воздуха пневмоинструмента с тем же показателем самого устройства.

Для удобства расчета необходимой производительности компрессора далее приведены характеристики приборов, используемых при покраске машины:

• краскораспылители имеют давление в 3-4 бара, расход воздуха в 200-400 л/мин, коэффициент использования — 0,65 Ки;
• для шлифовальных машинок данные показатели составляют 6,2 бар, 350-450 л/мин и 0,65 Ки соответственно;
• для продувочных пистолетов 4-6 бар, 150-250 л/мин и 0,3 Ки.

Если характеристики оборудования и компрессора не соответствуют, это может привести к его перегреву, нестабильному давлению и низкому качеству покраски. Чтобы подобрать к устройству подходящее оборудование, достаточно ориентироваться по параметрам, а при трудностях обратиться на форум.

К тому же при выборе нужно учитывать, сколько составляет объем ресивера (желательно менее 50 л), электропитание (встречаются варианты 220В, 380В и смешанные).

Прежде чем покупать автомобильный воздушный компрессор, следует посмотреть его характеристики и фото в интернете. К тому же в сети представлено множество сайтов, занимающихся продажей такого оборудования. Большинство из них также содержит параметры, фото, а также описания представленных приборов. Там же можно посмотреть отзывы людей, уже купивших интересующий компрессор для автомобиля.

Также желательно посетить какой-либо форум — там тоже можно найти отзывы и фото. Помимо этого, форум может дать информацию об особенностях прибора и его использования, полученную пользователями в процессе эксплуатации. Также форум может помочь узнать места, где стоимость компрессоров меньше. Или, если форум содержит раздел «продажа», можно приобрести у какого-либо пользователя хороший подержанный прибор, который, естественно, стоит меньше, чем новый.

Порядок монтажа

Как сделать компрессор? Рекомендуется следующая последовательность подготовки и сборки элементов: входной заборный шланг с патрубком→фильтр предварительной очистки→фильтр окончательной очистки→жёсткая входная трубка к компрессору→компрессор→трубопровод для замены масла→выходной трубопровод на ресивер→тройник→ресивер→реле РД с аварийным предохранительным клапаном→тройник с манометром→регулятор с вентилем→комбинированный выходной фильтр→шланг с самозапирающейся пневматической розеткой.

Самодельный компрессор из мотора холодильника

На начальном этапе предстоит подготовить к монтажу компрессор от холодильника. Его очищают изнутри от грязи и примесей, подвергают покраске, и сливают масло (более, чем вероятно, что за всё время работы подобное не производилось; впрочем, для холодильника и нужды особой в том нет). На компрессоре уже имеется настроенное на его параметры пусковое реле, и менять его не рекомендуется. Запаянное отверстие в нижней части корпуса предназначено для слива масла. Это отверстие аккуратно вскрывают (частицы стружки не должны попасть вовнутрь) после чего при помощи шприца удаляют старое масло, и заполняют полость свежим (подойдёт любое синтетическое или полусинтетическое масло, характеристики которого практически постоянны). Масла необходимо залить на 30…40% больше, учитывая естественную убыль, например, при непрерывной покраске значительных поверхностей.

https://youtube.com/watch?v=twCSx3cJWew

Следующий этап – подготовка воздушного накопителя. Внутренний объём корпуса огнетушителя необходимо тщательно очистить, используя преобразователь ржавчины. После этого в нижней части корпуса получают резьбовое отверстие, которое заглушают пробкой: она необходима для периодического слива конденсата. К выходному отверстию присоединяют тройник. Возможная проблема – несоответствие резьбы – решается её перенарезанием. К противоположным концам тройника присоединяются предохранительный клапан (его параметры подбираются с учётом потребностей) и второй тройник, также снабжённый манометром. Накопительная ёмкость подлежит обязательной покраске.

Завершается монтаж присоединением к выходному отверстию второго тройника фильтра–масловлагоотделителя. Этот тройник следует оборудовать ручным вентилем и манометром результирующего контроля. Присоединением к последнему выходного шланга процесс сборки будет завершён.

Остаётся только установить все собранные компоненты на раму. Лучше для этих целей использовать алюминиевые уголки или толстолистовую фанеру. Рекомендуется компрессор устанавливать сверху: так облегчается последующее применение агрегата. Во избежание лишнего шума и вибраций всё узлы должны быть жёстко закреплены на раме, за исключением самого компрессора: он должен допускать некоторые колебания. Для этого лучше не демонтировать оставшиеся на нём крепёжные детали, либо, при их отсутствии, предусмотреть монтаж компрессора на пружинных компенсаторах.

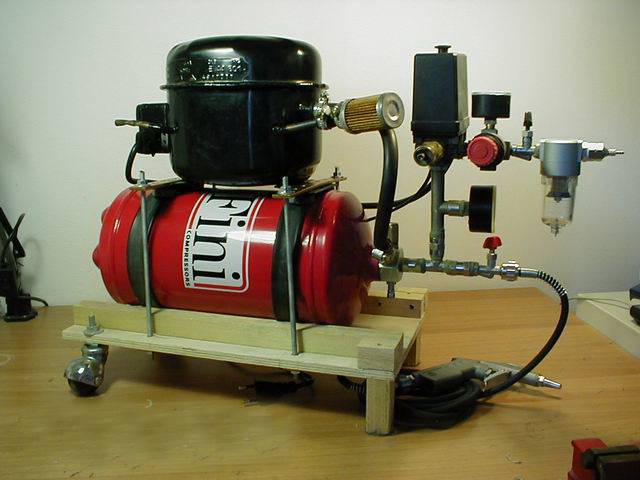

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

• манометр,
• преобразователь ржавчины,
• компрессорный ресивер,
• переходники с резьбой,
• реле для качественного контроля силы давления потока в нашем компрессоре,
• фильтрующий топливный элемент под бензин,
• масло влагоотделяющий фильтр и его редуктор,
• двигатель, приводящий в движение установку,
• крестовина с резьбой 3/4 дюйма для водопроводов,
• переключатель на напряжение 220 В,
• герметик,
• двигательное масло марки 10W40,
• трубки из латуни,
• шланг для масла,
• простой шприц,
• доска потолще,
• краска по металлу,
• фильтрующий элемент системы питания для дизельного двигателя,
• мебельные колёсики,
• надфиль,
• шпильки, гаечки, шайбы,
• фум лента,
• автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки

Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём

При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Разработка схемы компрессорной станции

Подготовка оборудования для самодельной компрессорной станции

При разработке схемы компрессорной станции и составления списка дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нём, тем шире будут возможности самоделки. Стандартная схема включает в себя следующие детали и механизмы:

• Электронный датчик давления. Он отключает двигатель при достижении заданных параметров давления в ресивере.
• Манометр для измерения степени сжатия воздуха.
• Предохранительный клапан.
• Осушитель воздуха при выходе из ресивера.
• Воздушный фильтр для установки на входную трубку компрессорного блока.
• Фильтр очистки воздушной струи под давлением от масла.
• Кнопка выключателя.
• Провода, шланги высокого давления и фитинг с необходимой конфигурацией.
• Баллон высокого давления для ресивера.
• Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.

Начинаем сборку

Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Полимерное окрашивание машины. Все по делу.
• Проверяем покраску авто. Эти советы важны.
• Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.
