Потолочный профиль для создания каркаса под гкл

4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

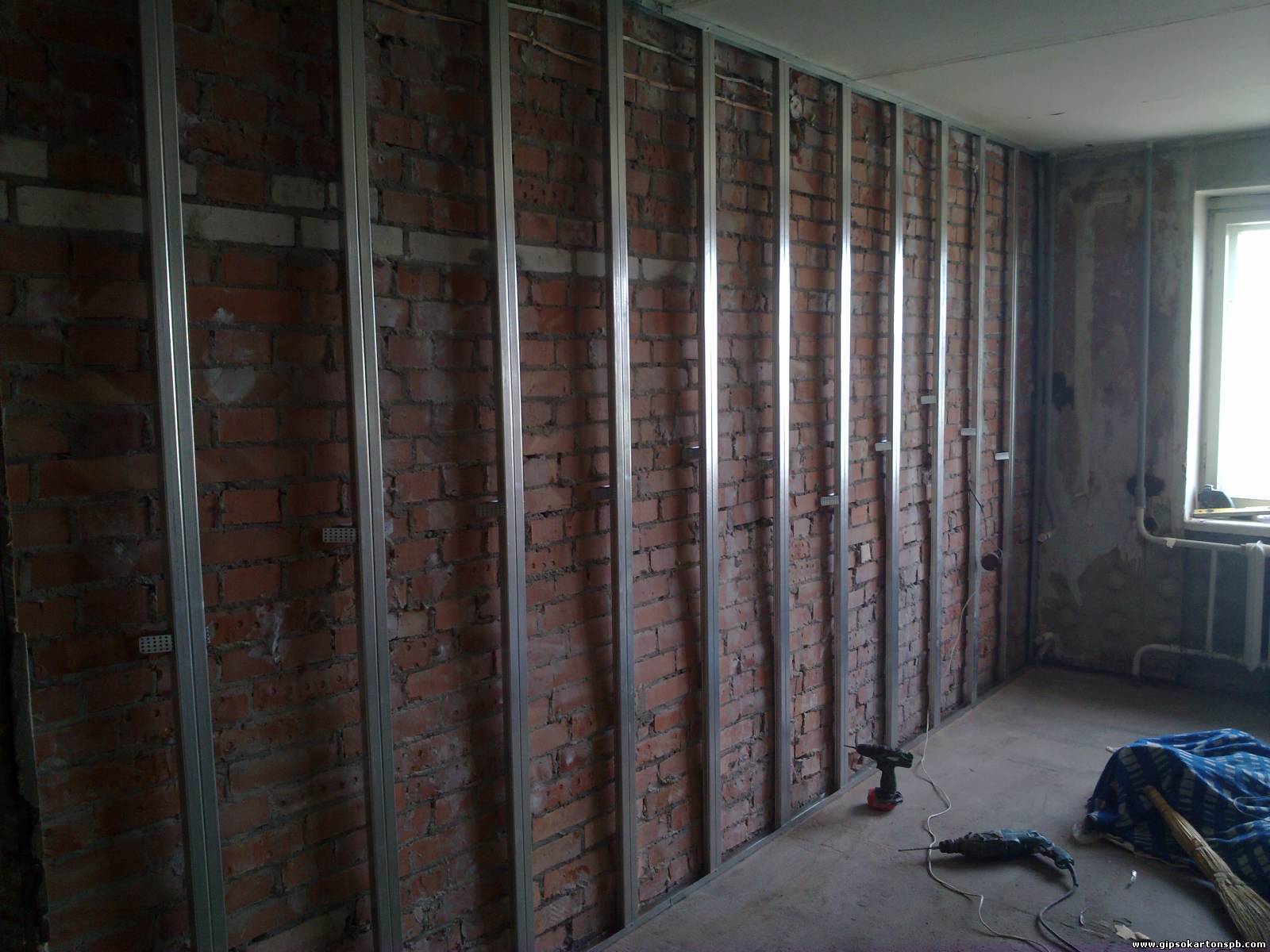

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Установка каркаса одноуровневого потолка из профилей

Для постройки одноуровневого каркаса понадобятся профили для потолка размером 60/27 мм, направляющие элементы 27/28 мм, прямые подвесы для крепления к потолку и «крабы», которые соединяют фрагменты на одном уровне. Кроме того, понадобятся саморезы в большом количестве. Перед тем как устанавливать каркас под гипсокартонные листы, сначала необходимо рассчитать количество профилей, необходимых для создания конструкции.

• Чтобы вычислить суммарную длину направляющих элементов, нужно определить периметр комнаты, измерив все(!) стороны, так как даже параллельные стены могут отличаться по длине на несколько сантиметров. Так как планки имеют в длину 3 м, то их количество рассчитывается путем деления определенного числа на 3. Не забудьте взять одну планку про запас.
• Сначала нужно определиться с потолочными профилями и рассчитать их количество. Для расчета важны ширина и длина комнаты. Если ширина помещения равняется 3 м, а расстояние между профилями – 0,6 м, то методом деления первого значения на второе получается 5 пролетов. Отсюда – количество продольных профилей будет на единицу меньше – 4 шт. Поперечный профиль на подвесной потолок рассчитывается по такому же принципу, при котором учитывается аналогичный шаг между элементами – 0,6 м. При длине комнаты 6м – 6 разделяется на 0,6. Получается 10 пролетов и 9 поперечных профилей длиной 6 м. Как уже говорилось, всегда нужно приобретать профилей немного больше, чем рассчитано. Это связано с возможной потерей товарного вида некоторых элементов во время перевозки, а также с образованием лишних отрезков при монтаже.
• В связи с тем, что прямые подвесы крепят к потолку продольные профили с расстоянием между собой в 0,6 м, то количество приобретаемых изделий рассчитывают поделив длину элементов на определенный шаг. Так как крабами соединяются продольные и поперечные профили, то количество соединительных деталей вычислить очень просто. Также для работы могут потребоваться специальные соединители, которые будут скреплять концы двух коротких элементов. Их необходимо заготовить до начала монтажа.

После подготовительных работ начинается установка профилей под гипсокартонный потолок.

По нанесенным линиям к стенам фиксируются направляющие элементы. Эти профили крепятся на расстоянии приблизительно 10 см от поверхности основного потолка дюбелями, под которые нужно предварительно проделать отверстия на расстоянии друг от друга около 80 см.

• Потом к перекрытию прикрепляют подвесы, на которые устанавливаются продольные профили. Соединение с потолочными элементами проводится с применением саморезов. При этом необходимо учитывать, чтобы профили были расположены обязательно в горизонтальном направлении. При проверке горизонтальности нужно прибегнуть к помощи уровня. Торчащие концы на элементах отгибают по направлению к потолку, а в местах стыковки продольных и поперечных элементов монтируют «крабы». Их накладывают сверху, и после установки эти детали своей рабочей поверхностью должны быть направлены в потолок. Поперечные элементы вставляются в фиксирующую деталь, а «крабами» с разных сторон происходит их скрепление при помощи саморезов.
• После сборки каркаса его конструкция проверяется на прочность крепления и, если присутствует хлипкость соединений, «крабы» жестче дотягиваются саморезами. Затем наступает очередь установки электропроводки, которая прячется в гофрированный рукав – пропускать незащищенные провода через профили непозволительно.

Монтаж каркаса потолка в хронологической последовательности представлен в следующем видеоролике:

Окончание работ

После устройства каркаса на него крепят ГКЛ, заделывают швы, шпаклюют, затирают и грунтуют, наносят слой выравнивающей штукатурки. Если нужна покраска потолка или оклейка обоями, использовать штукатурку нет необходимости.

Когда планируется устройство потолков из гипсокартона в несколько ярусов, окончательно затирают швы только после монтажа всех уровней – так можно сэкономить на шпаклевке. По завершении финишных отделочных работ с фигурными или многоярусными потолками не забывайте об установке угловых профилей.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Какой профиль нужен для потолка из гипсокартона

Последний способ взаимного соединения профилей ускоряет процесс сборки, исключая манипуляции с шуруповертом. Однако, у него есть один недостаток: разобрать такое соединение (аналог заклепочного) в случае необходимости довольно сложно.Если на потолке нет прямого угла, то срезаем угол с2. Всегда самым трудным в разметке является первый лист. Сначала отмеряем длину листа 1 по заводской кромке.

Затем отмеряем перпендикулярные два размера: слева на схеме 1200 мм, и с1 справа. Контролируем длину CD.Рассматривая виды и характеристики гипсокартона. нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж. Плюс этого метода: меньшее количество профилей надо выставлять в плоскости (только верхние, а их в два раза меньше), такая система более трещиноустойчива.

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов: Созданная основа обрешетки обшивается ГК-листами. Крепление гипсокартона к потолку на профиль производится саморезами. От края листа следует отступить 2 см. для того, чтобы край ГКЛ не лопнул.

Каждый саморез вкручивается в лист на расстоянии друг от друга 10-15 см. Гипсокартонный лист крепится не только по краю, но и во всех местах, где проходят профили.

• Дюбель-гвозди 6/40, 6/60. Фиксируют направляющий ПП к стене.
• Саморезы для крепления профилей LB 9, 11, 16.
• Анкер-клин металлический предназначен для крепления подвесов к потолку.

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон.

Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку. Когда все материалы и инструменты готовы, можно приступать к подготовке помещения и основания.

Этот процесс также одинаков для всех видов монтажа.

• Места крепления направляющих профилей (стартовых планок, идущих по периметру), отмечающиеся с шагом в 30-40 см (масштабы, конечно, нужно уменьшить на листке);
• Потолочные профили и их поперечины — с шагом в 60 см;
• Точки прохождения внутрикаркасных осветительных приборов, проводов и других коммуникаций.

На следующем этапе, в соответствии с правилами монтажа потолка из гипсокартона, нужно установить потолочные профили (ПП), имеющие размер 56 х 27 или 60 х 27 миллиметров. В первую очередь от одной стены до другой на потолочном перекрытии закрепляют длинные профили. Также следует не забывать делать отступ величиной 1 – 1,5 сантиметра от края листа до места вкручивания саморезов.

На краях плит не должно быть сколов. Когда все же такое случилось, саморез нужно извлечь и через 3-4 сантиметра от места скола установить новый крепеж. Без большинства этих приспособлений можно обойтись.

Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами. Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили Их стенки прижимаются друг к другу, после чего саморез вкручивается с помощью аккумуляторного или проводного шуруповерта. Пытаться завернуть саморез своими руками, с помощью отвертки — бесполезная затея: он входит в металл только на достаточно больших оборотах.

После разметки линии крепления стена сверлится перфоратором с буром соответствующего размера прямо через профиль. Дюбель-шуруп вставляется в отверстие и закручивается до упора шуруповертом или отверткой. Шаг крепления — около полуметра.

Как отделать проемы и поставить стойки

При монтаже гипсокартона, в листах делаются вырезы в местах расположения окон и дверей. Края должны крепиться к профилю. Поэтому после разметки стены вертикальными линиями, выше окон отбили по уровню линию. Это нижняя граница отделки.

Окна и двери делали одинаково:

1. По бокам на стены произвели монтаж дополнительных стоек, оставив 5 сантиметров для откоса.
2. Промеряли и обрезали в размер стоечный металлопрофиль, который будет располагаться выше и ниже окна.
3. С помощью крабов закрепили поперечные перекладины. К ним присоединили вертикальные над проемом. Выставили по уровню и прикрутили к подвесам.
4. Нижнюю часть стойки зафиксировали аналогично в поперечине под подоконником.

Дверной проем внизу имеет порог, поэтому профиль крепили по бокам и вверху.

Внимание! Стойки по бокам от окон и дверей ставятся дополнительные. Весь каркас делается со стандартным шагом

При монтаже гипсокартона, в листах делаются вырезы в местах расположения окон и дверей

Можно установить деревянный каркас, с которым больше хлопот

Каркас под листы гипсокартона можно делать из деревянных реек. Принцип крепления к стенам такой же. Сложнее выставлять направляющие по уровню без подвесов. Обычно делается рама с помощью металлических уголков. Она устанавливается блоками и выверяется по уровню. Недостаток древесины в короблении при попадании влаги из воздуха. Каркас необходимо обрабатывать защитными материалами. Для создания ровной конструкции нужно иметь опыт работы с деревом. Срок действия материала меньше, чем металлопрофиля. Выравнивание поверхностей гипсокартонном, закрепленным на профиле, удобно. Недостаток один – уменьшается площадь помещения.

Также рекомендуем к прочтению:

Укладываем с другом гипсокартон на стены без каркаса по всей квартире Натуральная пробка для стен совместима с современными стилями, имеет много преимуществ Подбираем плитку для ванной комнаты, оформляем маленькую ванную Оформляем свой санузел плиткой для туалета Шпаклевка для ОСБ плит и технология ее нанесения

Подготовительные работы

Преимущество каркаса из оцинкованного металлопрофиля – отсутствие необходимости подготавливать материал перед монтажом. Профиль достаточно прочен сам по себе – не подвержен коррозии и воздействию плесени, способен выдерживать повышенную влажность и перепады температур.

К состоянию основного потолка требования также небольшие. Его проверяют на наличие трещин и осыпающейся штукатурки, устраняют изъяны и зашкуривают поверхность.

Нанесение контура

После подготовки на потолок наносят разметку. Она поможет не ошибиться при установке подвесов и направляющих. Порядок работ следующий:

• С помощью строительного уровня на поверхности определяют самую низкую точку.
• Вровень с точкой на одной из стен делают отметку и отступают от нее на расстояние равное высоте между основным и навесным потолком. На этом уровне будет проходить разметка по периметру комнаты.
• На стены, пользуясь длинной линейкой, наносят горизонтальную линию, образующую замкнутый контур. По нему крепится металлический профиль с ориентирами из нейлоновой нити, помогающими выравнивать каркас потолка из гипсокартона и контролировать правильность его установки.

Данный вариант разметки выполняется для монтажа потолочного покрытия первым способом. В других случаях, помимо вышеперечисленного, потребуется определить шаг установки промежуточных профилей и нанести соответствующие метки в местах крепления подвесов.

Правила нанесения разметки для второго и третьего способа монтажа:

• Промежуток между перпендикулярно расположенными направляющими делают в 50-60 см. Чтобы обшивочный материал легко стыковался, шаг должен быть кратным длине используемых листов гипсокартона.
• Параллельные линии, по которым ляжет основной профиль, располагают через такие же промежутки. При этом отступ от стен составляет не более 80 см.
• По параллельным линиям крестиками отмечают места крепления подвесов. Оптимальное расстояние между ними – 80-100 см.

Пример разметки одноуровневого потолка

После разлиновки поверхности можно переходить к монтажу. Ниже приведено подробное описание нескольких популярных методов устройства каркаса.

Ячеистый каркас для одноуровневого потолка

Расположение элементов ячеистого каркаса

Для одноуровневой конструкции используется каркас для гипсокартона для потолка одноплоскостной, сделанный в виде решетки с пересечением 90 . Прежде чем начать сборку, вам нужно определиться с уровнем и высотой.

Водяной уровень

• Для того чтобы установить метки для каркаса, используют водяной уровень необходимой длины. В каком-либо месте на стене произвольно делается метка, а затем переносится на каждый наружный или внутренний угол.
• Следует учитывать, что в низких помещениях потолочный каркас для гипсокартона поднимается как можно выше. Поэтому, вам нужно определить самую нижнюю точку на основном потолке и отступить от нее, как минимум, на 25 мм – это толщина профиля CD, и выше поднять обрешетку просто невозможно.

Отбивка контрольной линии чоклайном

Теперь остается соединить метки чоклайном, и мы получим тот уровень, на котором будет расположен каркас под гипсокартон на потолок – сам ГКЛ вместе со шпатлевкой займет не более 10 мм.
Эту процедуру легче всего проделать малярным шнуром (чоклайном), растянув его между двумя точками и отбив контрольную линию.
Впрочем, в качестве линейки можно воспользоваться правилом или длинным уровнем, но в таком случае, придется поставить больше отметок – по длине используемого предмета.

Оцинкованный профиль UD

• Теперь берем профиль UD и устанавливаем таким образом, чтобы его нижняя часть легла строго по контрольной линии, и прикручиваем профиль к стене.

  Для фиксации используются обычные (пустышки) или ударные дюбели, которые располагаются на расстоянии 30-40 см друг от друга. Иногда такие профили выпускаются с готовыми отверстиями для монтажа, и вопрос о шаге фиксации не встает.

• Учитывая, что каркас для гипсокартона потолочный будет перекрестным или ячеистым, нам нужно сделать разметку стен под потолком через 60 см и отбить линии чоклайном на потолке.

  Получится сетка с ячейкой 60×60 см, и по этим линиям нам придется устанавливать консоли, но не в местах пересечения, а посредине. Монтаж подвесов необходим только для одного направления профилей.

На основном потолке установлены П-образные подвесы, а по периметру – профиль UD

• Прикручиваете к основному потолку подвесы через 60 см друг от друга по основному направлению профилей.

  Основным же направлением следует считать то, в котором профили будут монтироваться целиком, а не как перемычки, и чаще всего, – это наиболее короткое расстояние, ведь длина всех профилей такого типа составляет либо 3500 мм, либо 4000 мм.

• Прикручивать подвесы лучше всего на дюбели 6 мм диаметром, с кольцом у входного отверстия, чтобы они не проваливались в пустоты бетонных плит для перекрытия.

  Такая конфигурация – у ударных дюбель-гвоздей, но у них – слабая распорка, поэтому такие комплектации можно использовать, в данном случае, лишь заменив шуруп на более толстый.

  Для нивелирования каркаса, под ним натягивается капроновая нитка

• Мы рассматриваем, как собирается каркас – потолок из гипсокартона на один уровень (см. также короб из гипсокартона на потолке). Сейчас нам нужно установить целые профили в каком-либо из направлений. Обрезать их нужно на 5 мм больше требуемой длины, чтобы не допустить деформации при установке.
• Для нивелирования плоскости под обрешеткой следует протянуть капроновую нитку, но как сделать так, чтобы вставленные профили ее не оттягивали?

  Для этого под каждый из них следует подогнуть уши среднего подвеса, приподнимая чуть выше. Затем поочередно опускаете каждый CD и прикручиваете его к подвесам специальными мелкими саморезами для гипсокартонных профилей (h – 11 мм), а также фиксируете ними CD с UD.

Соединение профилей при помощи крабов (вид сверху)

Так как мы делаем ячеистый каркас потолка из гипсокартона, то нам сейчас нужно поставить перемычки, а сделать это можно при помощи крабов, как это показано на фото. Куски профиля CD отрезаются по нужной длине и вставляются поперек уже висящего каркаса под углом 90 . Краб и перемычка фиксируются мелкими саморезами.

Многоуровневый каркас – монтаж

Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.

Цены на потолочные светильники

потолочные светильники

Монтаж двух каркасов. Светильники монтируются во втором из них

Шаг 1. Первое дело – разметка

Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше

Проект двухуровневого потолка

Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

Контур каркаса потолка

Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.

Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.

Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

Монтаж CD профиля

Шаг 6. К стене крепятся направляющие нижнего уровня.

Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

Надрезы на стенках металлического профиля

Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.

Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

Пример каркаса многоуровневого гипсокартонного потолка

Видео — Монтаж многоуровневого гипсокартонного потолка

Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.

Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.
