Как пишется фаза и ноль на английском

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение цветов на схемах по электрике

Количество используемых в работе цветов зависит напрямую от конкретной схемы. Если работы проводятся согласно общепринятым стандартам, то опытный электрик в будущем легко разберется с вашей сетью. Не придется использовать дополнительные устройства для определения фазы, хватит знаний в вопросе обозначения цветов. Стандартной палитрой считается:

• ноль – синий;
• земля – желтый;
• фаза – красный.

В однофазной сети применяется один цвет, если же используются более массивные сети, то фаза может быть отмечена черным и зеленым.

При ответвлении однофазной сети от трехфазной используют одинаковую расцветку.

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт

Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

• АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
• АС – наличие дополнительной оплетки из свинца;
• Б – дополнительная защита от влаги и оплетка из двухслойной стали;
• Бн – кабельная оплетка изготовлена из негорючих материалов;
• Г – защитная оболочка отсутствует;
• Р – резиновая защитная оболочка;
• НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкой Источник electricinfo.ru

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Схема подводки электричества к дому

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Трехфазный кабель

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

• Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
• Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
• Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Однофазный провод

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Читать также: Mutlu mega silver calcium

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Вам это будет интересно Гофра для прокладки проводов и кабелей

Обозначение фаза-ноль

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба

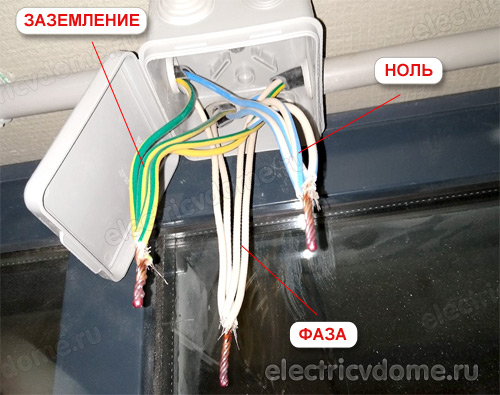

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление

Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
Отсутствие запаса проводов при монтаже

Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цветовая маркировка изоляции проводников важна для более быстрого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

1. Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
2. синий – ноль;
3. желто-зеленый проводник – заземление;
4. черный проводник – фаза А;
5. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

• В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

Термоусадочная трубка

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Тестирование 3-х фазной сети

Шаблон тестирования 3-х фазной сети:

1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Проверка трехфазного напряжения

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов
