Основные советы по штроблению стен под проводку

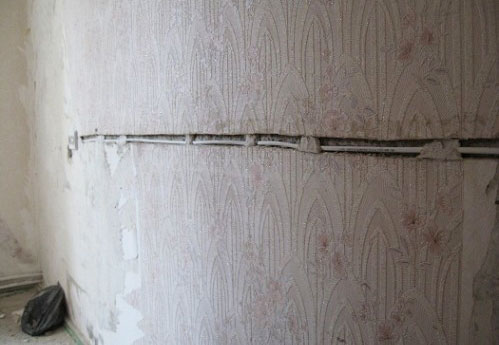

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

• 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.

• 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.

Зубило с молотком

Этот дедовский способ — против лома нет приема — известен давно. Канавки выбивают зубилом, помогая ему молотком. Есть у метода плюс — отсутствие затрат и необходимости в электроинструменте. Но в этом случае его перекрывают огромные недостатки — настоящее немотивированное «убийство» времени и нерациональная потеря сил.

В XXI веке есть ли смысл использовать почти первобытные орудия? Вопрос этот больше риторический. Второй минус — невозможность сделать штробы в кирпиче, поэтому этот вариант мастерам лучше даже не рассматривать, ведь есть претенденты достойнее.

Зубило с дрелью

Этот метод считается более эффективным. Такое штробление стен под проводку включает два этапа. Сначала через каждые 10-15 мм просверливают отверстия — точечную трассу запланированной, но допустимой ширины. Затем мастера вооружаются «инструментом скульптора»: зубилом отсекают «все ненужное» — оставшиеся перемычки.

Окончательный результат — канавка. Правда, она получается не совсем ровная, однако ее можно назвать настоящей штробой. Недостаток у этого способа такой же, как у предыдущего дуэта — транжирство времени, а также низкая производительность. Плюс — хорошая физическая зарядка.

Болгарка

Без угловой шлифовальной машины вообще трудно представить любой капитальный ремонт, поэтому ее уже можно считать «золотой серединой» и в деле штробления стен. Этот процесс упрощается, когда на болгарку ставят алмазный диск. При таком «вооружении» операция проходит достаточно быстро, а контуры канавок получаются практически идеальными.

Однако и здесь не обходится без ложек дегтя. Пыль в комнате будет стоять столбом, для штроб приходится делать два прохода — по обеим сторонам трассы. К минусам добавляется невозможность сделать ее в углу, шум, разная глубина канавки по всей длине, потенциальный срыв болгарки.

Перфоратор

Его нельзя назвать универсалом, однако данный инструмент с блеском справляется со своей главной профессией — просверливанием отверстий. Для штробления стен под проводку используют подходящие насадки — специальный штробер, бур и лопатку. По размеченным линиям проходят, включив ударный режим. Перфоратор для этой цели используют чаще всего.

У него тоже есть слабое место. Это кривизна канавок. Если сначала использовать инструмент в роли ударной дрели — просверлить ряд отверстий, а потом лопаткой выбить перегородки, то штробы будут выглядеть лучше. Такая работа по бетону более удобна и быстра.

Штроборез

Всем понятно, что этот инструмент — специалист, если дело касается штробления. Канавки получаются идеально ровными, работа проходит «без шума и пыли», так как штроборез работает относительно тихо, к тому же он подключается к строительному пылесосу, поэтому весь мусор поглощается быстро. Он быстр, эффективен, безопасен. Для удаления материала между желобками используют перфоратор.

Даже у идеалов есть недостатки. У штробореза он один — почти заоблачная цена, поэтому такой инструмент для одноразовой операции приобретать не имеет смысла. Однако можно взять штроборез в аренду, она обойдется недорого. Второй путь — операция «штроборез из болгарки своими руками».

Болгарка с перфоратором

Этот дуэт не может поспорить со штроборезом-профессионалом, однако при капитальном ремонте именно он становится фаворитом, когда дело касается штробления стен — бетонных либо кирпичных конструкций. Сначала шлифовальной машиной прорезают границы канавок, потом перфоратором выбивают середину. Этот способ быстр, эффективен, поэтому и популярен.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку. На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов. Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки. Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении

Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала. Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Специфические условия прокладки кабеля

При прокладке проводки в квартирах, офисах общественных зданий бывают ситуации, когда забить крепеж или просверлить поверхность нет возможности. Такая необходимость возникает:

• при прокладке слаботочных сетей интернета или кабельного телевидения;
• устройстве временных сетей при проведении реставрации;
• в помещении, арендованном на определенное время или для проведения разового мероприятия.

Кроме того, использование методик, связанных с шумом, значительным пылеобразованием недопустимо на действующих предприятиях здравоохранения, в детских садах, санаториях и т.п. В подобных случаях крепление кабельной продукции выполняют с помощью клея или на липучки. Это может быть обычный двухсторонний скотч либо специальные быстросхватывающиеся составы.

Скобы и клипсы

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Фото крепления кабеля

Обычно проводка предполагает прокладку большого количества групп кабелей для обеспечения возможности подключения всей техники. Такие группы желательно упорядочивать, чтобы избежать путаницы и повысить безопасность.

Есть модели, собирающие кабели в пучки. Существуют и варианты, разделяющие каждый кабель. В последнем случае в площадке предусмотрен специальный паз под каждый кабель.

Крепежные площадки могут фиксироваться саморезами или гвоздями. Есть модели, крепящиеся липкой лентой. Последние можно монтировать, к примеру, на мебель. Но, это решение скорее для низковольтной проводки. Для жестких толстых проводов такие крепежи не подойдут.

Метки: закреплять, провод, стена

« Предыдущая запись

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Выбор крепежей по типу материала

Основание может быть мягким или твердым. Также оно бывает тонким и ломким. Мягкие поверхности – это дерево или штукатурка. Крепеж проводов на стене из таких материалов, как правило, выполняют гвоздями или саморезами.

Чаще всего для крепления проводов используют дюбели. К жестким основаниям относятся бетонные, железобетонные и кирпичные поверхности. При работе с такими конструкциями применяются дюбели (дюбель-гвозди). Под крепеж предварительно подготавливается отверстие, в которое монтируется пластмассовый наполнитель.

Гипсокартонные и блочные (из пеноблоков, газобетона) – это ломкие основания. Для них предусмотрены специализированные дюбели, обладающие увеличенной упорной площадью. При работе с основаниями из блоков иногда также применяют клей.

Штробление стен под скрытую проводку

До выполнения работы необходимо вычертить на бумаге схему размещения элементов электроцепи (выключателей, розеток, распределительных коробок). Желательно ее сохранить для последующего использования.

Запрещается штробить несущие стены и делать в них отверстия. Безопасная укладка провода обеспечивается в штробе глубиной до 25 миллиметров. Распредкоробки монтируют с использованием гипсовых растворов, оставляя выступающие края с учетом будущего оштукатуривания стен. В просверленные под подрозеточники углубления накладывается немного гипсового раствора для фиксации в них концов электрокабелей. Их длина может быть 1 0 или 1 5 сантиметров, это обеспечит удобное осуществление коммутации элементов цепи.

Подрозеточники выгодно крепить одним или несколькими блоками. Это гораздо практичнее, опрятнее и эстетически привлекательнее. Для этого отверстия под них просверливаются на расстоянии до двух миллиметров друг от друга. Крышки на коробках крепятся по окончании оклейки стен обоями.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Выводы

Мы ставили перед собой задачу, рассказать вам о наиболее популярных материалах для крепежа кабеля в штробах. Ваша задача, просто используя эту информацию выбрать наиболее оптимальный для ваших условий способ крепления кабеля. Не стоит мастерить что-то новое, выдумывать, как бы лучше что-то использовать. Просто пойдите в магазин и купите необходимый крепеж и будет вам счастье!

Какой крепеж лучше — мы не знаем. Многое зависит от материала ваших стен, желаемого результата и от самих проводов и их количества. В любом случае, если вы выбираете крепежи для монтажа проводки в штробе, то так или иначе, вы будете эти штробы в результате заделывать раствором, и все ваши крепежи спрячутся, поэтому нет особой необходимости останавливаться на крепежах подробно, лучше скорее переходите к отделки стен!

Удачи в ремонтных делах!
