Выкручиваем сломанный болт, не повредив резьбу: несколько рабочих способов

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

• Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
• Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
• Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Причины излома болта

Любой механизм рано или поздно подвержен выходу из строя, а значит требует своевременной починки. А если при ремонте авто неожиданно ломается болт, это добавляет сложности в работе. Эта проблема также увеличивает продолжительность ремонта. Разберем основные причины такой неприятности.

Ржавчина на деталях. При контакте металлических изделий с влажностью и другими неприятными факторами происходит их сезонный износ. В результате этого может произойти излом болта при осуществлении ремонтных работ мастером.

Прикипание. С годами металлические детали и места их соединения сильно изнашиваются. На внешний вид все кажется нормальным. Случается, что при ремонте мастеру не удаётся выкрутить деталь из-за резьбы, которую сложно провернуть.

Аналогичная трудность возникает, когда у болта сорвана резьба. Для этого существует множество идей, как можно выкрутить болт в труднодоступном месте.

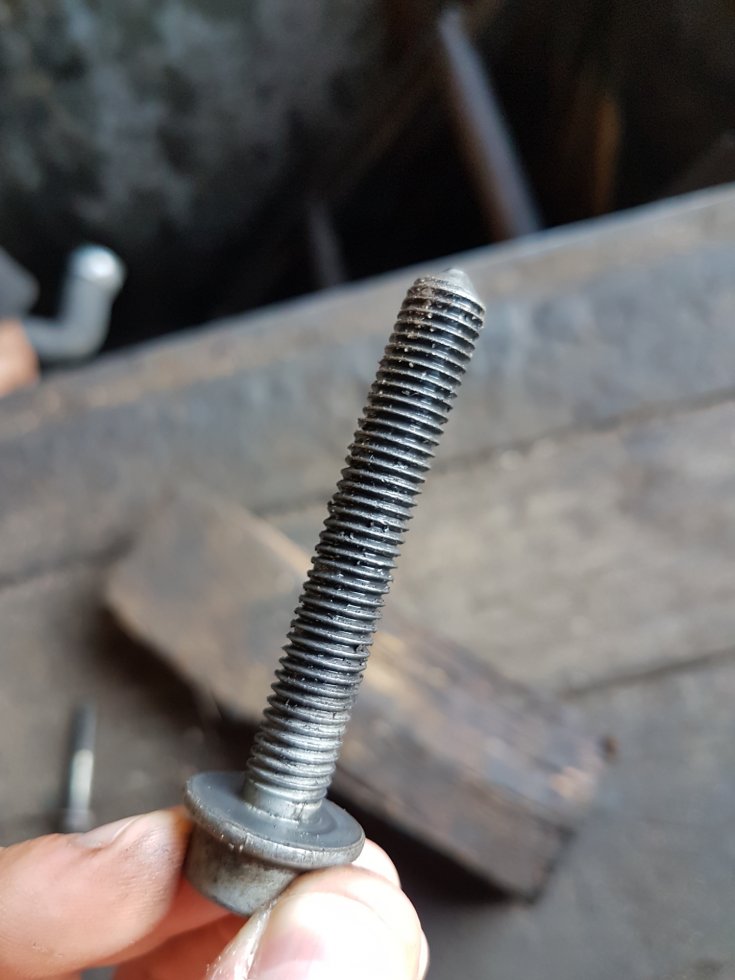

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Обрыв на поверхности

Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

1. При достаточно большом выступе лучше всего применять простейшие инструменты по типу струбцин, клещей или плоскогубцев. С их помощью легко захватывать и выворачивать деталь по резьбе без прикладывания особенных усилий;
2. Некоторые мастера при ответе на вопрос о том, как выкрутить обломанный болт, советуют использовать сварочный агрегат. Он позволит приварить к метизу рычаг, который поможет открутить или вывернуть соединение созданием вращательного движения с нужным напором;
3. Есть и вариант, при котором можно применить сверло с диаметром немного меньше самого болта. Делается отверстие по центру оси болта на всю глубину. Затем остатки крепежа извлекают с помощью крючка, выкручивая резьбу с самого низа.

https://youtube.com/watch?v=PoJ4X-xN2i4

Это наиболее общие рекомендации, возможно комбинированное использование указанных методов. Данные поломки самые простые, они требуют всего лишь небольшой обработки и применения простейших инструментов.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

https://youtube.com/watch?v=t3WmL6wh4iA

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие — прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

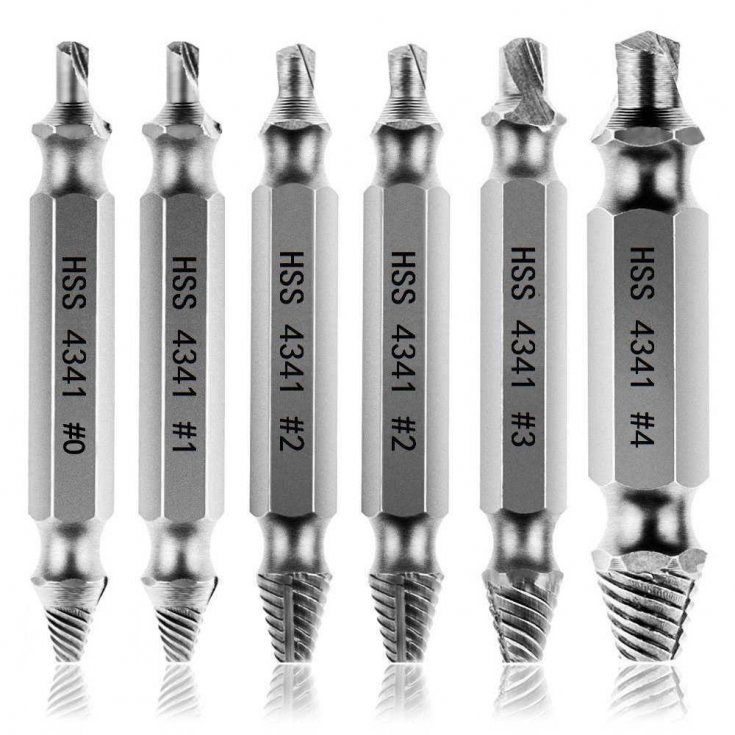

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

• в форме клина;
• изготовленные в виде стержня;
• спиральной формы;
• имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Что такое экстрактор — конструкция и виды

Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:

• Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
• Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта

Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.

Устройства отличаются по конструкции, и они бывают:

1. Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
2. Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
3. Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием

Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:

• Когда отсутствует пространство для того, чтобы забить в отверстие клин
• Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт

Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.

https://youtube.com/watch?v=7r4_2QDN1RM%3F

Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.

Высверливаем обломок

Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.

Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

При ремонте автомобиля возникает немало проблем. Одной из таких является вопрос о том, как высверлить болт, не повредив резьбу, видео о которой можно найти на ряде ресурсов. Поэтому всегда полезно знать, как высверлить обломанный болт, что нужно для этого предпринять и как выкрутить сломанный болт без серьезных и неприятных последствий для механизмов и конструкций.

Высверливаем обломок

Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.

Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.

Разогрев обломанного болта

Очень эффективным способом избавления от ржавой сцепки является разогрев места соединения. Болт разогревают докрасна горелкой или газовым резаком. При термическом расширении металлов вся ржавчина отходит от их поверхностей. После частичного остывания выкручивание происходит почти без усилий.

Если из корпуса торчит часть крепёжного элемента, то с помощью электросварки к нему можно приварить рычаг. В качестве рычага лучше использовать кусок стальной полосы. В полосе прожигают отверстие, чтобы в него мог войти обломок болта и производят сварку. Вместо рычага к обломку болта можно приварить и гайку под обычный рожковый ключ. Одновременно с процессом сварки происходит ещё и термическая обработка заржавевшего резьбового соединения.

Как открутить сорванный болт?

Основные методы:

1. Зачищают поверхность металлической щеткой и обрабатывают соляркой или керосином. Пытаются открутить гайку накидным ключом. Хотя нет стопроцентной гарантии, что она открутится.
2. При помощи зубила и молотка наносят удары в сторону откручивания. Этот способ не подойдет для маленькой гайки.
3. Газовый ключ с мощным зажимом хорошее средство в данной ситуации. Им легко захватывать даже круглые предметы, но тяжелее в труднодоступных местах. Чем длиннее рукоятка, тем легче проводить операции по откручиванию.
4. Когда крепежный материал с большим размером и выкрутить его трудно, то можно при помощи сварочного оборудования нанести металлическое покрытие и подготовить напильником нужную форму под ключ.
5. Выпиливают дрелью отверстие внутри тела крепежного элемента, продевают через него прут г-образной формы, который послужит рукояткой, и извлекают.

Когда хватает места для применения разводного ключа или пассатижей — это хорошо, а что делать в других ситуациях?

Как открутить болт с головкой под шестигранник или звездочку

Для выемки элемента применяют газовый ключ с обжатием детали, делают пропил на шляпке болгаркой и выкручивают отверткой, экстрактором соответствующего размера, специальными инструментами (гайковерт, шпильковерт), приобретать которые выгодно только в том случае, если с такими проблемами приходится сталкиваться довольно часто.

Подбирают звездочку TORX по размеру (она не должна быть большой и шлицами проходить в отверстие под шестигранник). Ее вводят плотно в шляпку и рывком откручивают болт, во избежание срыва шлиц звездочки. При забивании звездочек с отверстиями в центре они отламываются, поэтому использовать их не рекомендуется.

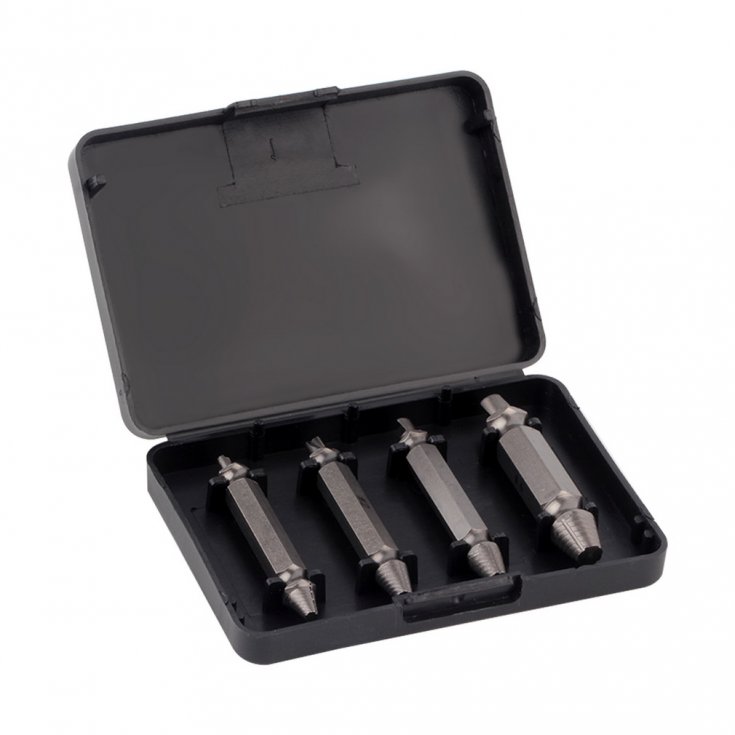

В любом строительном и автомагазине продаются наборы экстракторов. Внешне это приспособление имеет вид металлического прута с конусной резьбой с левой стороны и граненым основанием с правой. С их помощью откручивают гайки с сорванными гранями. Для этого высверливают отверстие строго в центре болта, забивают туда экстрактор нужного размера и выкручивают плоскогубцами. Делается это просто и быстро, потому что у экстрактора нарезка противоположная.

Дрель с реверсом – незаменимая вещь. Делают тонким сверлом отверстие у болта. Берут сверло левого вращения с меньшим диаметром и в режиме инверсивного вращения высверливают поврежденный болт.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.
