Чем и как вывернуть сломанный болт или шпильку

Как выкрутить оставшуюся в блоке резьбу?

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

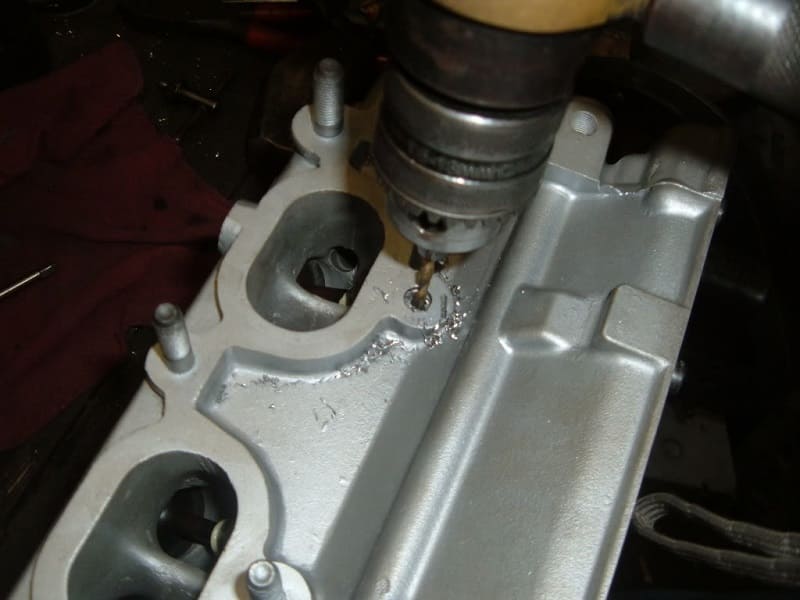

Высверливание резьбы обломавшейся шпильки

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью

Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы

Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Для примера, шпилька на Ваз с резьбой М-8. На ремонтной, с одной стороны будет резьба М-8, а на другой лучшим вариантом будет накатка резьбы М-9. При таком варианте сверлом 7,8 мм прогоняем наше отверстие с обломком. Очищаем отверстие от остатков старой резьбы. Машинным метчиком М-9 нарезаем резьбу и накручиваем ремонтную шпильку. Дальше устанавливаем головку.

По такому же алгоритму можно заменить обломок свечи зажигания. Ремонт свечного отверстия и доставание обломанной свечи проводится в несколько этапов. Как выкрутить обломанную свечу, вам расскажет на Ютубе множество видеороликов. Сначала попытаемся открутить обломок. Как правило, она ломается сразу за шестигранником, поэтому смачиваем ВД-40 или тормозной жидкостью резьбу и даем постоять. Затем специальным ключом с динамометром выкручиваем обломок.

Получилось – хорошо. Нет, в этом случае обращаемся к токарю для вытачивания футорки. Пока она делается, подводим поршень под это отверстие для перекрытия канала и предотвращения пропадания в картер стружки и грязи. Высверливаем большее отверстие, нарезаем резьбу и закручиваем футорку. Внутренняя резьба сделана под вашу свечу, в нее закручиваем свечку и пользуемся автомобилем.

Выполнив все работы по замене, ремонту и нарезанию внутренней резьбы на двигателе вашего авто, вы получаете новые знания и умения, а также экономите семейный бюджет.

Выкручиваем обломанный болт

Для того, что бы извлечь обломанный болт экстрактором Вам необходимо будет воспользоваться дрелью. Так же Вам необходимо взять сверла, плашки для метчиков, крепкий керн. В сломанном «виновнике» необходимо сделать отверстие, диаметр которого не должен превышать диаметра резьбы обломанного болта.

Экстрактор имеет обратную резьбу.

В отверстие вкручивается экстрактор. При закручивании экстрактора, а точнее его обратной резьбы в обломанный болт, вы вместе с последним извлекаете его.

Если болт обломался и есть возможность до него достать, то Вам нужно восстановить геометрию того, что от него осталось. Воспользуйтесь напильником либо крупнозернистой наждачной бумагой. Потом нужно аккуратно накернить поверхность. Иначе сверло будет всегда гулять по остатку болта и сделать отверстие строго по центру не получится. Так же необходимо соблюсти соосность. Отверстие должно быть просверлено, как можно ближе к центру болта.

Необходимо начинать сверлить сверлом небольшого диаметра и чётко расположить отверстие по центру. Центрированное отверстие очень просто можно расширить. Диаметр экстрактора необходимо брать на 1мм больше, чем диаметр отверстия

Важно не просверлить насквозь отверстие, чтобы экстрактору было за что зацепиться

Экстрактор нужно вкрутить в углубление поверхности болта. Затем экстрактор необходимо установить в углубление и нанести удар молотком, стараясь забить в отверстие, как гвоздь. После этого он должен остаться в углублении.

Необходимо зажать плашкой его головку и вращать в направлении откручивания самого болта. Вращать плашку нужно не торопясь и как можно аккуратнее. Врезаясь в болт, экстрактор максимально затягивает его и передаёт свой крутящий момент на обломанного «виновника». В свою очередь крутящий момент и вывернет обломанный болт.

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

• в форме клина;
• изготовленные в виде стержня;
• спиральной формы;
• имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Замена шпильки

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель

Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять

Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

1. Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
2. Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
3. Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Как выкрутить прикипевшую шпильку

Закисшую шпильку необходимо выкручивать с дополнительными хитростями, как в части инструментария, так и в части методики.

• нанести несколько ударов молотком в торец шпильки вдоль ее оси, не повредив край резьбы;
• нанести несколько несильных ударов с разных сторон по боковым поверхностям шпильки (на резьбовую часть при этом накрутить гайку для исключения повреждений), не допустив при это сгибания;
• применить специальные проникающие составы – WD-40, жидкий ключ и их аналоги, дав необходимое время в соответствие с инструкцией к этим препаратам от их производителя перед попыткой откручивания;
• использовать удлинитель к ручному инструменту для увеличения прикладываемого усилия (вороток большей длины или надев трубу подходящего диаметра на вращаемый конец ручного инструмента;
• использовать при отворачивании за приваренную гайку не рожковый ключ, а головку Super Lock, в которой усилие прикладывается не к углам (граням), а к плоскостям;
• вместо приложения физической силы и ручного инструмента использовать ударный гайковерт (если его нет в домашней мастерской, то можно обратиться в ближайший шиномонтаж или автосервис, доставив туда деталь с прикипевшей шпилькой);
• при способе наворачивания двух гаек первую накручивать до упора с настолько большим усилием, чтобы она врезалась в цилиндрическую часть шпильки, а вторую гайку использовать не стандартную, а самоконтрящуюся (это позволит применять гораздо большие усилия, снизив риск холостого откручивания гаек);
• несколько раз нагреть и дать остыть, на финальной стадии нагреть и выкрутить.

Незаменим многократный нагрев и для откручивания шпилек, посаженных на специальные составы — фиксаторы резьбы.

При выкручивании прикипевшей шпильки за приваренную или накрученную гайку лучше использовать, тот инструмент, который более прочен конструктивно и плотнее охватывает периметр рабочих поверхностей гайки, исключая слизывание граней:

• 6-гранную головку вместо 12-гранной;
• головку Super Lock вместо обычной;
• накидной ключ место рожкового;
• вороток вместо трещотки.

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Шпильки ГБЦ

4Выкручивание прикипевшей шпильки

Если шпилька закисла, то выкрутить ее еще сложнее. Специалисты расходятся во мнении лучшего варианта выкручивания, но самыми эффективными считаются:

• 1 вариант — с помощью молотка нанести на шпильку несколько ударов, они должны быть точными, бить необходимо вдоль оси;
• 2 вариант — использование WD-40 или жидкого ключа;
• 3 вариант — применение ударного гайковерта;
• 4 вариант — нагревание шпильки с помощью газовой горелки или паяльной лампы. Следите, чтобы шпилька не нагрелась до красна.

Перед тем, как начать выкручивать шпильку, ударьте ее молотком несколько раз, без применения силы в полную мощь. Обязательно очистите резьбу или ее часть от загрязнений, а также воспользуйтесь проникающим составом. Эти простые советы помогут выкрутить шпильку без проблем и неприятных последствий.

Как выкрутить прикипевшую (заржавевшую) шпильку, чтобы не сломать её?

В начале в «тело» с резьбой в которое вкручена шпилька, капните не много проникающей жидкости, или тормозной, или керосин, масло, если вообще нет ни чего, то хотя бы воду.

Пусть не много «окиснет».

Далее нужны две гайки и 2 ключа к ним (можно рожковые).

Шаг резьбы на гайках такой же как и на шпильке резьбовой.

Закручиваем первую гайку, далее вторую на шпильку, головки как у болта, на шпильках, нет.

Одну гайку придерживаем одним ключом, вторую затягиваем 2 по направлению друг к другу.

Всё, мы гайки законтрили.

Рожковым ключом начинаем откручивать гайку та которая ниже по направлению против часовой стрелки.

Можно предварительно, не сильно подстучать молотком по гайкам.

Главное сорвать шпильку с места.

Если шпилька не нужна, то верхний её край можно сплющить (если шпилька не калёная), гайка гарантировано не открутится.

Второй вариант, без гаек, но нужна болгарка и отрезной круг.

Подготовка та же (проникающие жидкости).

Устанавливаем тонкий отрезной диск (1,2, 1,5 мм, можно тоньше) на болгарку и делаем пропил под плоскую отвёртку, пропил с торца шпильки.

В пропил вставляем мощную плоскую отвёртку и начинаем выкручивать шпильку против часовой стрелки.

Если и это не помогает, или шпилька обломилась заподлицо в поверхностью, то можно или высверлить шпильку, или выкрутить при помощи экстрактора.

Но тут нужна дрель и сверло по металлу, а также поверхность надо накернить, то есть нужен кёрн.

Сверлим отверстие (в начале керним) вкручиваем (вбиваем) экстрактор и откручиваем шпильку.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия

Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Замените старый крепеж на новый: https://avselectro.ru/catalog/4976-bolty — болты отменнного качества от мировых производителей в большом ассортименте.

Кононические

Он снабжен левой конической резьбой. При вворачивании в отверстие, засверленное в обломанной шпильке, он рано или поздно заклинивается в нем и затем выворачивает шпильку.

Инструмент изготовлен из закаленной хромованадиевой стали. Они поставляются как поштучно, так и в наборах для наиболее распространенных размеров резьбы. Каждая фирма-производитель указывает, какому размеру резьбы (диаметру шпильки) соответствует та или иная модель. Если такая информация отсутствует, ее можно найти в фирменном каталоге. Если и этого сделать не удалось, тогда можно воспользоваться таблицей приблизительного соответствия между диаметром цилиндрической части конического экстрактора и номиналом резьбы обломанной шпильки.

Диаметр	Резьба
От	До
3,2	4,0	М3 — М6
4,0	5,5	М6 — М8
5,5	7,0	М8 — М11
7,0	9,5	М11 — М14
9,5	13	М14 — М18
13	17	М18 — М24
17	21	М24 — М33
21	25	М33 — M50

Показан самый распространенный тип конического демонтажного инструмента — с относительно мелкой резьбой. Существуют и другие типы конических моделей, которые незначительно отличаются по рабочим свойствам.

Как высверлить высокопрочный болт?

Последовательность действий такая же до того момента, когда нарезается резьба в просверленном отверстии. В этом случае, до того, как высверлить каленый болт, необходимо изготовить следующую деталь: из углеродистой стали вытачивается болт с головкой под гаечный ключ. Концу болта, при помощи кузнечного молота, придают четырехгранную коническую форму.

Далее болт забивают в высверленное отверстие на всю глубину, где он должен заклиниться. Накидным ключом, расшатывая, постепенно выкручивают отломанный кусок болта.

А вот как высверлить обломанный болт, если ни один способ не помогает? В этом случае, единственный кардинальный способ, полностью высверлить всю оставшуюся часть. Это самый сложный и ответственный способ, как высверлить болт, не повредив резьбу в деталях механизма.

Для начала в обломке просверливается отверстие тонким сверлом. Затем более толстым. И так до тех пор, пока не будет высверлена большая часть оставшегося куска. Это один из самых эффективных способов, как высверлить болт из ступицы автомобиля.

Когда болт крепежного соединения проворачивается

Изредка случается, когда в резьбовом отверстии проворачивается болт, как открутить его, рассмотрим подробнее.

Сначала нужно поддеть изделие гвоздодером и постараться вытащить его как можно выше. Оставляя соединение в натяжении, медленно ключом выворачиваем его. Если нет в наличие гвоздодера, можно использовать отвертку. Если болт небольших размеров, можно извлечь его пассатижами.

Головка зажимается, и с применением силы тянется вверх. Если болт не представилось возможным извлечь сразу, тогда начинайте вращение зажатой кусачками головки против часовой стрелки, не ослабляя усилия вверх.

Эти смазки предназначены для трущихся деталей. Если ими смазать болт или гайку, со временем смазка затвердеет и открутить будет сложнее, чем ржавый болт. Лучше смазывать болты и гайки, когда их закручиваете, графитовой смазкой.

Ее можно купить в любом автомагазине.

Надеюсь, что статья была полезной и помогла Вам найти выход из сложной ситуации.

Как выкрутить сломанный болт, если обломок не выступает над поверхностью изделия.

Способ 4.

Если у вас имеется сверло с левым ходом, можно попробовать выкрутить им.

Диаметр сверла = наружный диаметр шпильки – высота зубьев х 2

По центру шпильки делаете углубление керном. В образовавшееся углубление устанавливаете обычное «правое» тонкое сверло. Сверлите на 1-2 см.

Потом устанавливаете в патрон «левое» сверло бОльшего диаметра и сверлите на малых оборотах.

Особенность способа в том, что «Левое» сверло сверлит против часовой стрелки, что совпадает с направлением выкручивания шпильки. И если она не сильно прикипевшая, в процессе сверления шпилька может начать проворачиваться.

Способ 5.

Экстрактор.

Сверлите по центру шпильки отверстие диаметром, соответствующим типу экстрактора.

В полученное отверстие вставляете экстрактор и выкручиваете вашу шпильку.

Способ 6.

Сверлите в шпильке отверстие, нарезаете метчиком в нём резьбу.

Вкручиваете соответствующий болт, зажимаете его контр-гайкой, выкручиваете шпильку ключом, накинутым на головку зафиксированного болта.

Способ 7.

Подбираете сверло с правым ходом, диаметром как в «Способе 4».

Высверливаете шпильку по всей глубине отверстия. Задумка способа такова: в теле резьбы изделия останутся только зубья резьбы шпильки, которые можно удалить метчиком.

Метчиком того же диаметра, как и диаметр шпильки, прогоняете резьбу в массиве изделия.

Главным условием успешной реализации данного способа, является точное размещение сверла по центру шпильки. Иначе вы испортите резьбу в массиве изделия.

Если в процессе демонтажа шпильки была нарушена резьба, есть смысл рассверлить повреждённое отверстие под следующий типоразмер резьбы и нарезать метчиком новую резьбу бОльшего диаметра.

Способ 8.

Если шпилька обломалась в алюминиевом массиве, можно воспользоваться азотной кислотой (её трудно найти, но вдруг у вас имеется).

Заливаете обломыш кислотой. Она разъедает сталь, оставляя нетронутым алюминий (или дюраль). Когда остатки шпильки будут извлечены, не забудьте нейтрализовать кислоту в отверстии щелочью (например содой).

Процесс конечно длительный, поэтому годится в том случае, если вы никуда не спешите.

Способ 9.

Сверлите в шпильке отверстие и загоняете в него либо напильник трёхгранный, либо метчик заточенный под конус с тремя гранями.

Выкручиваете шпильку, вращая расклинившийся напильник или метчик.

Как высверлить обломок болта из алюминиевого блока?

Довольно часто случается, что ломается болт небольшого диаметра в алюминиевом блоке двигателя автомобиля. Высверлить такой остаток болта не просто. В интернете предлагается очень много вариантов, как высверлить сломанный болт м6 из алюминия без особых трудностей.

На самом деле, самый надежный способ — это классическое высверливание с последующим нарезанием резьбы. При этом все подготовительные операции, рассмотренные выше, должны выполняться очень тщательно.

Рекламируются всевозможные китайские экстракторы, но они очень часто ломаются внутри отверстия, что в разы усугубляет ситуацию. Кроме того, этот инструмент своей конической формой, создает дополнительное трение между стенками болта и блока, что затрудняет извлечение.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

• Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
• Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
• Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

Узел восстановлен.

Смотрите подробное видео

2Выкручивание шпильки за цилиндрическую часть

Если резьба сломана, то на помощь приходят другие варианты откручивания шпильки — за гладкую цилиндрическую часть. В этом случае необходимо применить разного вида инструменты: плоскогубцы, трубный ключ, тиски и т.д:

• 1 способ — с помощью плоскогубцев зажать цилиндрическую часть и с силой выкручивать шпильку по направлению откручивания;
• 2 способ — с помощью сварки наварить на сломанный участок небольшой пруток, за который можно будет выкрутить шпильку;
• 3 способ — применение гайки на размер больше, которую необходимо приварить к шпильке и выкрутить при помощи ключа.
• 4 способ — применение плашки, при этом конец шпильки необходимо тщательно обточить до нужного размера;
• 5 способ — использование шпильковерта.

Если во время выкручивания шпильки, она никак «не поддается», то лучше применить сразу два рабочих инструмента, например, одновременное использование отвертки и плоскогубцев.

Как выкрутить сломанную шпильку

Если шпилька сломана и нет выступающей над поверхностью части, то выкрутить ее можно следующими способами:

• сварочным полуавтоматом постепенно и аккуратно «наростить» пару сантиметров (если торец шпильки в зоне досягаемость сварочной проволоки) и за это «нарост» вывернуть с использованием зажимного инструмента;
• использовать специальный инструмент – экстрактор (с виду похож на метчик, рабочая часть конусная, направление резьбы противоположное резьбе шпильки): выровнять торчащий торец шпильки напильником (или ровно отпилить ножовкой по металлу), накернить точно в центре, просверлить по оси шпильки отверстие нужного диаметра и глубины (примерно 2/3 от длины рабочей части экстрактора), вставить экстрактор и вращать с усилием до выкручивания шпильки;
• подготовка с высверливанием как предыдущем способе, только применить метчик на левую резьбу шпильки (если шпилька с правым направлением) — когда метчик, нарезая резьбу, упрется в дно высверленного углубления в теле шпильки, то обломок часто выкручивается;
• высверлить центр шпильки, подобрав таким образом диаметр, чтобы не задеть резьбовую часть гнезда, после чего извлечь остатки металла шпильки;
• высверлить обломанную часть шпильки и резьбовое гнездо на сверлильном станке или ручной дрелью сверлом большего диаметра под ремонтную шпильку.

Использование метода высверливания углубления с вбиванием в него наконечника торкс несет в себе риски усиления клина в резьбовом гнезде из-за расширяющейся деформации стенок шпильки. С учетом возможных осложнений рекомендовать его в этой ситуации не будем, несмотря на то что ограниченно, с определенными условиями, и он может быть применен.

Затруднение может доставить выравнивание торца шпильки, если облом произошел в глубине. В таком случае неоценимую помощь окажет торцевая борфреза.

Еще одна вариация для метода высверливания. Можно применить сверла с левым направлением вращения и электродрель с переключателем направления и регулировкой числа оборотов. При сверлении на малых оборотах подклинившая резьба прослабляется и за счет левого вращения дрели остаток шпильки легко страгивается с места и выходит из резьбового гнезда.

Сверление часто разумнее делать в несколько проходов, от маленького сверла к тем, что покрупнее, до нужного диаметра.
