Как изготовить пылесос своими руками?

Пылесос, в котором сепаратор и емкость для сбора мусора представляют собой одно целое

Простейший циклон делается из канализационной трубы большого диаметра.

Высота имеет принципиальное значение: чем более длинный путь проделает грязный воздух вдоль стенок, тем меньше частиц попадет в выпускной патрубок. Другая сторона медали – длинный цилиндр требует большой мощности базового пылесоса.

Есть способ пойти на технологический компромисс: высоту цилиндра делаем средней, а по пути движения монтируем спиральную направляющую типа «улитка».

Это эффективная технология. Во-первых, загрязненный воздух принудительно направляется по необходимой траектории, создается максимальная центробежная сила для твердых частиц.

Во-вторых, отсутствуют завихрения в центральной части цилиндра, в которых может находиться взвесь из более легкой пыли. В любом случае, на выходе мы получаем более чистый воздух.

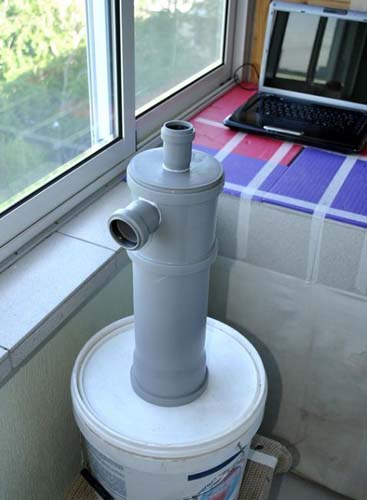

Типовой набор деталей показан на иллюстрации.

Кроме комплектующих для канализации, вам понадобятся:

1. крепежные элементы: винты, саморезы
2. средство для герметизации стыков (густой клей или герметик)
3. прочный скотч (если не удастся обеспечить герметизацию традиционным способом)

Собственно это всё. Никаких сложных технических приспособлений не требуется. Отдельно можно сказать про извлечение скопившегося мусора. Либо нижняя часть циклона выполняется съемной, либо используется дополнительная емкость, сверху которой пристыковывается цилиндр.

Вторая конструкция удобна в использовании, но требует мощного пылесоса. Объем существенно увеличивается, и для создания первичного вакуума требуется больше энергии.

Итог: Нет необходимости тратить значительные средства на покупку промышленного образца. Самодельный агрегат не менее эффективен, и строится из недорогих подручных материалов.

Самодельный циклон за две минуты – видео

Советы профессионалов

Процесс создания самодельного строительного пылесоса, как уже видно, сравнительно несложен. Но есть отдельные тонкости, которые надо знать. Так, при установке очистителя воздуха на болгарку, требуется использовать кожух. Для его изготовления используют алюминиевую кастрюлю либо подходящее по размеру изделие из пластмассы

Важно только как следует рассчитать глубину погружения режущего диска в обрабатываемый материал

Несколько иной подход нужен при подготовке самодельного пылесоса на деревообрабатывающий станок с ЧПУ. Поскольку опилок образуется очень много, обязательно нужна емкая бочка (от 100 л). Если готовой бочки с подходящими размерами нет, просто делают фанерный каркас, наполняемый сотовым поликарбонатом. Корпус сепаратора составляют из колец, нарезаемых фрезерным циркулем

Важно: кольца должны быть сделаны из фанеры, а не из ДВП

Принцип действия и преимущества водяного фильтра

При включении агрегатов промышленного назначения двигатель обеспечивает разрежение воздуха, а затем происходит его захват вместе со строительной пылью. Воздушные массы вместе с частицами бетона пропускают через систему фильтрации, основным элементом которой является резервуар с водой. В нем оседают крупные фракции мусора, а более мелкие улавливаются с помощью сепаратора.

По сравнению с другими вариантами очистки пылесос с аквафильтром более эффективен и не требует приобретения расходных элементов, но для его работы необходимо значительное количество чистой воды. Частая ее замена не всегда возможна, поэтому такие модели используются при выполнении ремонта в жилых, административных и производственных помещениях с функционирующей сетью водоснабжения. Еще один недостаток пылесосов с водяным фильтром — ограниченная производительность, не позволяющая справляться с удалением цементной пыли в слишком больших объемах.

Конструктивные элементы самодельных пылесосов

Схема промышленного пылесоса для цемента и бетона.

Для сборки самодельного пылесоса нужно иметь электродвигатель с количеством оборотов не менее 6000 в минуту. Для изготовления устройства подходит электродвигатель от старого пылесоса, стиральной машины или компрессора холодильной установки. Можно использовать в конструкции электроприводы от кухонных приборов, но они имеют повышенную способность к перегоранию, так как эти устройства не приспособлены к высокой и длительной нагрузке.

После выбора электропривода для самодельного устройства подбирается герметичный контейнер и вентилятор для охлаждения. Для корпуса в качестве основы можно использовать пластиковое или металлическое ведро, на дне которого делается отверстие для осуществления забора воздуха. Для сбора мусора используется контейнер. В качестве приемника мусора можно использовать обычный контейнер или циклонную камеру. Наиболее удобной является конструкция, в которой используется циклонная камера. Для самостоятельного изготовления строительного пылесоса требуется применять спецгофру для пылесосов, так как при использовании другой гофры агрегат становится слишком шумным.

Для строительного агрегата рекомендуется использовать как можно более мощный электродвигатель. Это позволит проводить максимально эффективную уборку строительной пыли. Помимо мощности очень важным фактором является создаваемая устройством степень разрежения.

Для приема мусора лучше всего использовать контейнеры среднего размера, так как большие очень часто являются непрактичными. Самодельное устройство должно быть оснащено высокоэффективным фильтром для качественной очистки воздуха.

https://youtube.com/watch?v=npHJz_EPl-Q

Возможные ошибки при изготовлении циклона

Поняв суть конструкции и принцип ее работы, сделать циклон не сложно, но есть ряд ошибок, которые не позволят готовому устройству работать так, как запланировано:

1. Во-первых, несоответствие размера циклонного фильтра и пылесоса. То есть, мощности агрегата может не хватить для нормальной работы фильтра, изготовленного из дорожного конуса. Или же наоборот. Мощность мотора настолько высока, что пластиковое или жестяное ведро под конусом, выполняющее роль пылесборника, под действием вакуума просто «схлопывается», то есть деформируется.
2. Вторая ошибка — это плохая герметизация. Все швы вокруг труб и отверстий под болты и шурупы обязательно надо проклеивать и обрабатывать герметиком. Полная непроницаемость – вот залог качественной работы устройства даже с обычным бытовым пылесосом.
3. Нельзя оставлять прибор в работающем состоянии без присмотра, например, во время обеденного перерыва или ночью. Любой электроприбор может сломаться, загореться и уничтожить тем самым и помещение мастерской, и все здание.

Ведь это самодельное устройство. Оно не оснащено дополнительной защитой от короткого замыкания и других аварий. И как бы оно ни было хорошо выполнено, но таким и останется – самоделкой.

Техника безопасности

Когда изготавливается самостоятельный аппарат, можно приобретать детали и запчасти заводского типа, чтобы сэкономить время и силы. Но при установке фильтров следует учитывать, что HEPA-фильтры не подойдут для самодельного прибора, так как такие изделия могут задерживать маленькие частицы пыли в порах самого фильтра. Всё это ведёт к заполнению фильтров мусором, а, следовательно, сила всасывания будет потихоньку уменьшаться. Фильтр невозможно будет очистить, так как выдуть пыль будет сложно, а при смывании может возникнуть процесс гниения. Также могут развиваться бактерии, и из-за них появится неприятный запах в процессе работы.

Если в простом пылесосе будет отсутствовать фильтр, то всё это может привести к обратному эффекту. Если в пылесосе нет фильтра, то аппарат должен включать в себя идеальную систему очистки, а изготовить ее дома будет очень сложно. Поэтому если человеку нужен пылесос без фильтра, то лучше приобрести его в магазине, а не изготавливать самостоятельно. Нельзя использовать аппарат, если он забит пылью, в данном случае нужно выключить питание, и очистить устройство.

Чтобы оптимизировать работу аппарата, можно подключить 2 шланга. Первый шланг нужен для всасывания, а второй – для выдувания. Второй может хорошенько очистить разные площади и труднодоступные поверхности, так как выдувающаяся пыль сразу соберётся при помощи втягивающего шланга.

Чтобы аккуратно очистить печи и камины, рекомендуется применять зольный пылесос. Если очищать такие места простым бытовым пылесосом, то аппарат быстро испортится. Процесс фильтрации не сможет очистить крупные частицы золы, в результате горящие угольки могут прожечь мусорный мешочек, разогреть и деформировать пластиковый корпус устройства. Ещё у простого пылесоса не хватит мощности всасывания, чтобы качественно убрать золу.

Остановимся на некоторых дополнительных условиях использования самодельных пылесосов.

• Нельзя крепко прижимать насадку к очищаемой площади, чтобы пылесос не нагревался и не снижал качество очистки. Аппарат должен иметь доступ к воздуху. В процессе работы также нельзя резко продвигать насадку, нужно очищать все места аккуратно и равномерно.
• Если пылесос не является моющим, его запрещено применять при очистке жидкости.
• Если при работе слышится посторонний звук, то необходимо выключить аппарат и проверить его.

Эти правила необходимо учитывать, чтобы не возникало проблем с устройством, и оно не сломалось.

Как сделать пылесос из бутылки своими руками, смотрите в следующем видео.

Особенности конструкции

Сначала следует предостеречь от распространенной ошибки: простые бытовые аппараты не могут заменить настоящий строительный пылесос. Их приходится глубоко перерабатывать и усовершенствовать, чтобы добиться эффективной работы. В противном случае пылесборник будет постоянно перенасыщаться, а само устройство стремительно выйдет из строя. Чтобы аппарат работал эффективно, надо использовать компоненты, создающие сильное разрежение на вводе. Вакуумный агрегат приводится в действие электромотором повышенной мощности, иногда используется даже пара приводов сразу.

Так как при ремонте и строительстве, при демонтаже конструкций создается намного больше пыли, чем обычно, приходится очищать воздух быстрее и интенсивнее. Это предъявляет повышенные требования и к фильтрам (их надежности, пропускной способности), и к шлангам. Шланг крепится на патрубок, размещенный в корпусе. Пылевые частицы и твердые взвеси устремляются по шлангу в специальный контейнер. Чтобы повысить качество работы, на выходе из контейнера должен быть поставлен дополнительный фильтр.

Так как в строительном пылесосе движется больше воздуха, вдобавок содержащего крепкие частицы, иногда вкрапления с острыми гранями, он должен быть надежнее бытового аналога. Внешний корпус придется максимально укреплять. Придется тщательно отбирать мотор, чтобы он не ломался от повышенной нагрузки. Крепче, чем у обычного, должен быть и шланг строительного пылесоса. Расположение и совместимость всех деталей тщательно продумывают.

Популярность получили строительные пылесосы циклонного типа. Они оснащаются парой фильтров, задерживающих частицы различных фракций. Такое решение повышает эффективность очистки и сокращает частоту ухода за фильтрами

Что немаловажно, циклонные аппараты создают сравнительно мало шума. Даже если случайно внутрь попадет ценный предмет, отыскать его будет очень легко

Две концепции строительных пылесосов

Задача любого пылесоса, тем более строительного, как можно больше убрать пыли и мусора и при этом не поднять пыль в воздух. В связи с этим конструкторы бьются над различными фильтрами, два направления которых, являются основными. Их и рассмотрим.

Аппарат с водяным фильтром

Аквапылесосы выпускаются промышленно, в том числе и для дома. Суть работы заключается в следующем: входной поток загрязненного воздуха проходит через емкость с водой, пыль остается в жидкости, а из выходного патрубка мы получаем очищенный воздух.

Самодельный водяной фильтр к обычному пылесосу – видео

Преимущества данного способа: идеальная очистка даже от мельчайших частиц. Недостатки: требуется большая мощность агрегата (значительная часть энергии теряется на преодолении сопротивления воды), водяные пары пагубно воздействуют на электродвигатель.

Для изготовления понадобятся следующие материалы:

1. пластиковая емкость с плотно прилегающей крышкой
2. пластиковые канализационные трубы подходящего диаметра
3. герметик
4. алюминиевый скотч (можно использовать ленту для соединения полового утеплителя или линолеума).

В крышке проделываем два отверстия, чтобы трубы входили в них максимально плотно. Приемная труба должна погружаться в воду (уровень жидкости должен быть примерно на 1/3 высоты емкости). Раструб выходной трубы располагается как можно ближе к верхней части, чтобы брызги не втягивались в пылесос.

Места соединения обрабатываем герметиком, даем возможность высохнуть и закрепиться. Собственно, на этом конструкция готова. Далее собираем фланцы для подключения шлангов. Именно для этого необходимо угадать с диаметром, чтобы не пришлось делать переходники. К приемной трубе крепим рабочую часть шланга, для всасывания пыли. К выходному патрубку крепим шланг пылесоса. Соединения уплотняем с помощью алюминиевого скотча.

Пылесос готов. В отличие от «циклона», тяжелый строительный мусор ему не под силу, зато идеальная фильтрация гарантирована. Использовать пылесос мощность менее 1500W бессмысленно, эффективность уборки будет приближаться к нулю.

Фильтр циклонного типа

Такой пылесос отлично подойдет для цементной пыли и мелких камушков, сделать его своими руками совсем не сложно. Преимущество агрегата: простая технология, нет риска попадания влаги в пылесос. Недостаток – недостаточная степень очистки, часть пыли (легкие фракции) попадают в основной фильтр.

Циклон можно сделать из емкости цилиндрической формы, конусное сужение в нижней части не обязательно. Однако если ваша конструкция предусматривает отдельную емкость для сбора строительных отходов, то сам сепаратор (циклон) выполняется в виде конуса.

Его можно раскроить из пластика, жести либо плотного картона. А можно воспользоваться готовым решением: дорожным конусом. Строительный пылесос для дома не обязательно должен быть большим.

Конструкция сепаратора рассчитывается исходя из мощности донора – вашего домашнего аппарата. Главное преимущество – приспособление легко отделяется от пылесоса, и вы можете пользоваться им в обычном режиме.

Простейшая модель пылесоса

Для тех, кто сильно не любит возиться с самоделками, предлагается простейший вариант пылесоса. В общих чертах прибор состоит из пластиковой бутылки. На горлышке надет шланг для всасывания мусора. Внутри емкости к донышку закреплен моторчик с лопастями. Между вентилятором и входным отверстием установлен фильтр.

Из материалов понадобится ПЭТ бутылка емкостью 1–1,5 л, кусок гофрированного шланга, медная проволока, капроновый чулок, батарейки и многожильный провод. Моторчик можно взять из детской игрушки, но они обычно слабые. Чтобы пылесос хорошо всасывал мусор, двигатель лучше демонтировать с поломанного магнитофона или другого электроприбора.

Инструкция по сборке пылесоса состоит из следующих шагов:

Изготовление самоделки начинают с корпуса. Бутылку берут из-под напитка Sprite. Выбор обусловлен неправильной формой емкости, внутри которой удобнее размещать детали. На участке расширения бутылку перерезают острым ножом. Из верхушки получится крышка.

Вторая часть бутылки идет немного на сужение, а возле донышка сильно расширяется. От места среза нужно произвольно отрезать неширокую полосу. Суженая часть легко войдет внутрь крышки.

Корпус откладывают в сторону и приступают к изготовлению вентилятора. Прочный и легкий пропеллер получится из жестяной банки для пива или напитков. Ножницами отрезают дно и верхнюю часть. Получившийся цилиндр разрезают вдоль, разгибают и выравнивают, чтобы получился прямоугольный кусок жести.

На заготовке циркулем рисуют круг. Диаметр пропеллера и внутренней части бутылки возле донышка должны почти совпадать. Для зазора оставляют 2–3 мм, чтобы лопасти не цепляли стенки.

Ножницами из жести вырезают круг. Заготовку расчерчивают карандашом, разделив на 8 одинаковых треугольников. По линиям делают надрезы, не доходя до центра 10 мм.

Разрезанные сегменты подгибают под углом. Лопасти при вращении должны втягивать воздух, а не выталкивать. В какую сторону выгибать лепестки, зависит от направления вращения вала мотора. Все можно испытать опытным путем. Если вентилятор выталкивает воздух, лепестки легко можно перегнуть в обратную сторону.

По центру пропеллера шилом прокалывают отверстие. Крыльчатку насаживают на вал моторчика, фиксируют термоклеем или винтом, если имеется резьба.

Во время работы вентилятора со стороны донышка бутылки должен выходить воздух. Отверстия прожигают паяльником, просверливают или вырезают ножом.

Заднюю часть моторчика помещают в пластмассовую пробку. Сбоку выводят провода. Моторчик к пробке приклеивают или прикручивают болтиками, если на корпусе есть отверстия с резьбой.

С помощью горячего пистолета пластиковую крышку с мотором приклеивают к внутренней части донышка бутылки. Двигатель располагают строго по центру. Пробуют прокрутить вентилятор, чтобы лопасти не цепляли стенки бутылки.

Для защиты мотора от пыли изготавливают фильтр. Из толстой медной проволоки выгибают кольцо по диаметру бутылки. На каркас натягивают кусок капронового чулка.

Фильтр вставляют внутрь бутылки перед мотором. Кольцо должно войти плотно. С обеих сторон фильтра стенку емкости прокалывают канцелярскими кнопками. Ограничители предотвратят смещение кольца. Чтобы кнопки не выпали, участок бутылки обматывают изолентой или скотчем.

На горлышко второй части бутылки надевают всасывающий шланг. Его можно сделать из куска пластиковой гофры для прокладки электропроводки. Соединение шланга с горлышком плотно обматывают изолентой. Рабочие насадки изготавливают из любых пластиковых трубочек.

Две части пылесоса сделаны и их осталось соединить. Провода от электромотора выводят через вентиляционное отверстие на донышке. Подключать можно к блоку питания, но тягать провода за пылесосом неудобно. К внешней части донышка лучше приклеить пластиковый отсек для батареек. Мобильный пылесос можно будет брать с собой в дорогу.

Советы мастеров

При изготовлении аппарата для сбора строительного мусора самостоятельно в домашних условиях рекомендуется придерживаться советов опытных мастеров, имеющих положительный опыт в этом деле.

1. Старый домашний пылесос должен быть мощным. Если он плохо всасывает пыль, эффективности от собранного на его базе строительного устройства не будет, потому что часть мощности потеряется из-за установки дополнительного оборудования, будь то циклон или аквафильтр.
2. Если пылесос изготавливается из ведра, оно должно быть металлическим или пластиковым, но очень прочным. В противном случае стенки емкости будут втягиваться внутрь во время работы, особенно если аппарат обладает высокой мощностью.
3. Объем ведра не должен быть большим, иначе пылесос не справится с работой. Лучше выбрать бак средних размеров или взять сразу несколько. В этом случае при наполнении емкости крышку можно будет переставить на другую и продолжить уборку, а затем вынести сразу весь мусор.
4. На стенках ведра не должно быть ребер или граней, так как они будут препятствовать движению воздуха и отделению мусора.

Итак, купить промышленный строительный пылесос для проведения ремонта дома может позволить себе не каждый человек, потому что строит такое устройство дорого. Но его можно собрать своими силами, если знать правильный порядок действий, найти чертеж, а также подходящие материалы и инструмент. Самодельная конструкция уступает заводским пылесосам в производительности, но эффективность все-таки будет гораздо выше, чем при уборке строительного мусора бытовым агрегатом. Более детально схему сборки можно увидеть на видео, которое собрало множество положительных отзывов.

Советы профессионалов

Для самостоятельной сборки промышленного пылесоса специалисты советуют использовать мотор, обороты которого превышают 6 тыс. Для этого можно снять двигатель со старого бытового пылесоса, стиральной машины, компрессора холодильника. Редко используют двигатель кухонной посудомоечной машины: такие агрегаты не выдерживают больших нагрузок и быстро перегорают.

В качестве корпуса используют металлическое либо пластиковое ведро. В дне резервуара потребуется сделать отверстие для забора воздуха. Контейнер необходим для сборки мусора. Для этого можно использовать следующие резервуары:

• обычные;
• емкость с водой;
• циклонный отсек.

Специалисты советуют в домашних условиях изготавливать промышленные пылесосы с циклонной камерой. При необходимости аппарат укомплектовывается резервуаром с водой. Эти промышленные агрегаты применяют для уборки пыли. Чтобы сделать качественный аппарат, используют специальную гофру либо гофру от старого пылесоса. В противном случае инструмент при работе будет сильно шуметь.

Так как в самодельный аппарат попадает около 95% пыли, для его сборки применяют мощный двигатель. Чем выше будет этот показатель, тем более тяжелый мусор он сможет всасывать. Важным моментом при самостоятельном изготовлении промышленного пылесоса является степень разрежения двигателя. Этот показатель должен быть максимально высоким.

Объем внутреннего контейнера либо резервуара должен быть средним. Большие емкости непрактичны и малоэффективны. При самостоятельном изготовлении инструмента невозможно учесть степень фильтрации пыли и грязи.

При покупке готового изделия большое внимание уделяется корпусу агрегата. Специалисты рекомендуют отдавать предпочтение строительным пылесосам с металлическим корпусом

При этом особое внимание уделяется насадкам, которые идут в комплекте: от их количества зависит функциональность промышленного инструмента.

При проведении строительных работ, либо во время обработки деревянных изделий (это не редкость даже в современной квартире), в воздух поднимается большое количество пыли. Она оседает на всех горизонтальных поверхностях, удалить этот мусор с помощью веника и мокрой тряпки невозможно.
