? тепловизор для обследования зданий и сооружений: ловим тепло правильно

Устройство и характеристики

Конструкция большинства тепловизоров ограничивается наличием следующих элементов:

• Корпус с элементами управления, например, кнопками.

• Объектив с защитной крышкой и органом фокусировки изображения.

Последний, в большинстве случаев, имеет вид поворотного кольца, как на фотоаппаратах.

• Датчик (матрица).

• Дисплей.

• Электронная система и программное обеспечение.

• Встроенная память.

• Система охлаждения матрицы (для моделей с высокой чувствительностью).

Основные характеристики прибора:

• Угол и дальность обзора.

• Параметры матрицы: разрешение, порог температуры, погрешность, четкость изображения.

• Функциональность: наличие подсветки, лазерный указатель, возможность цифрового масштабирования, наличие и объем встроенной памяти для хранения результатов измерений, возможность переноса данных на ПК.

К тепловизионному оборудованию применяются следующие государственные стандарты:

• ГОСТ Р 8.619–2006 – методика проверки приборов.

• ГОСТ 53466-2009 – технические требования к медицинским тепловизорам.

Материал

Корпус большинства моделей тепловизоров изготавливается из ударопрочного пластика с резиновыми накладками для удобства удержания, является либо влагозащищенным, либо полностью водонепроницаемым.

Дешевые модели, как правило, вовсе не имеют серьезной защиты от негативного воздействия окружающей среды.

Объективы в большинстве случаев изготавливают из германия с тонкопленочным покрытием, оптимизирующим пропускание света.

Линзы из этого материала работаю в диапазонах длин волн 3 – 5 и 8 – 14 микрон.

Оптическое стекло не используется по причине его неспособности пропускать инфракрасное излучение в требуемом диапазоне.

Однако, при работе с прибором следует учитывать, что повышение температуры влияет на прозрачность германия.

Если повысить температуру до 100°, этот показатель упадет вдвое от изначального.

Размеры и вес

Габариты и вес тепловизоров зависят от их типа, количества дополнительного функционала и оборудования, а также размеров матрицы и наличия системы охлаждения.

Так размеры простеньких переносных моделей сравнимы с фотоаппаратом, их вес начинается от 500 – 600 г до 2 кг.

Класс защиты тепловизоров

Практически все тепловизоры имеют защищенный от воздействия негативных факторов корпус, степень защиты которого определяется международным стандартом с буквами IP и двумя цифрами.

Первая цифра (от 0 до 6) указывает на защиту от посторонних предметов, а вторая (от 0 до 9) – на устойчивость к воздействию воды.

Например, тепловизор с классом IP67 полностью защищен от проникновения пыли и сохраняет работоспособность даже после кратковременного погружения в воду на глубину до 1 метра.

Разрешающая способность

Важность разрешающей способности инфракрасного датчика кроется в степени детализации изображения:

• Базового уровня: до 160х120 пикселов.

• Профессиональные: 160х120 – 640х480 пикселов.

• Экспертного класса – более 640х480 пикселов.

Калибровка, поверка и погрешность

Измерительный тепловизор, согласно стандартам, принятым в метрологии, проверяется на работоспособность не реже, чем раз в год.

Поверка подразумевает под собой следующие действия:

• Осмотр корпуса прибора, его опробование и проверка во всех режимах работы.

• Замер углового разрешения.

• Проверка диапазона измеряемых температур.

• Определение максимальной температурной чувствительности и неравномерности чувствительности по полю.

• Определение сходимости результатов.

Измерительные тепловизоры должны подвергаться периодической калибровке.

Современные модели оснащаются специальной шторкой, которая надвигается на матрицу.

По ее известной температуре и производится калибровка.

Современные матрицы выполняются в виде терморезисторов, имеют высокое разрешение (вплоть до сотых градуса).

В технических характеристиках измерительных моделей обязательно указывается погрешность (точность), которая, как правило, находится в пределах 2% или 2°.

Как укрыться от тепловизора — самый простой способ

Если между человеком и тепловизором находится преграда, которая медленно нагревается, прибор не сможет распознать объект. Но так происходит далеко не всегда (рисунок 2).

На самом деле скрыться от тепловизора можно, причем весьма легким и доступным способом.

Как бы парадоксально это не звучало, но самая простая и доступная защита от прибора — это костюм Гилли. Отечественные военные называют его «лешим» или «кикиморой». Обычно такая экипировка используется снайперами для маскировки на местности.

Так почему человека в таком костюме нельзя заметить на тепловизоре? Все дело в том, что в костюме Гилли, кроме основы, прилегающей к телу, есть наружная маскировочная мишура. Она крепится к основе, но напрямую с телом не контактирует. Именно этот наружный слой и будет скрывать человека от инфракрасного излучения, так как маскировка не соприкасается с телом и не нагревается.

Рисунок 2. Маскировочный костюм Гилли — один из простых способов укрыться от тепловизора

Многие считают этот тезис спорным, хотя на практике все зависит от модели и степени новизны тепловизора, а также качества самого маскировочного костюма.

Альтернативные варианты

Все остальные альтернативные варианты маскировки основаны на использовании материалов, которые либо не поглощают тепло, либо отражают его (рисунок 3).

Рисунок 3. Альтернативные варианты маскировки работают не всегда

На открытой местности в качестве защиты используют несколько вариантов. Первый — фольга. Этот вариант хоть и имеет право на существование, но все же существенно уступает костюму Гилли. Многие тепловизоры распознают фольгу, но вот увидеть под ней человека не смогут. Эти данные использовал один американец, который создал специальный маскировочный плащ со слоем фольги. Правда, практические испытания этого изобретения еще не до конца завершены, поэтому и эффективность способа не подтверждена.

Второй вариант используют военные. Его суть заключается в ношении специального защитного костюма, созданного по новейшим технологиям. Принцип «работы» костюма можно сравнить с хамелеоном, но он подстраивается под окружающую среду не по цвету, а по температуре. За счет этого граница между прохладным окружением и теплом человеческого тела становится размытой, и тепловизор не видит объект.

Еще больше информации о тепловизорах и способах укрытия от них можно узнать из видео.

Поделиться

2.12.2020
303

Что нужно знать про выявление больных людей с помощью тепловизора?

В связи с распространением в мире коронавирусной инфекции сегодня возник спрос на экспресс методы определения потенциальных больных людей в пассажиропотоке на вокзалах, аэропортах, в метро и других местах. Это непростая задача, поскольку:

1. Необходим одновременный контроль большого количества людей.
2. Необходимо быстрое выявление в массе пассажиров людей с повышенной температурой.

Лучше всего с этой задачей справится тепловизор, но использование тепловизора без понимания принципа его работы может привести к ложным результатам по измерению температуры.

Параметры, влияющие результат, делятся на внутренние и внешние:

Внутренние параметры:

Выставленный коэффициент излучения.

Человеческая кожа по своим свойствам близка к черному телу. Значение коэффициента излучения в общем следует принимать 0,97

Это важно, поскольку изменение этого параметра на 1% (0,01) влечет за собой изменение показаний на 1 градус цельсия, что в свою очередь является критерием выборки. В отдельных случаях коэффициент излучения может принимать значения в более широких пределах до 0,8, что связано по большей части с использованием косметики, результат будет виден как пониженная температура по сравнению с остальными пассажирами

• Выставленная температура фона. Поскольку фоновая температура создает отраженное излучение, выставление ее точного значения влияет на точность результата измерений.
• Выставленная температуры изотермы. Изотерма — это инструмент, который позволяет определить повышение температуры выше определенного порога с помощью цветовыделения областей с температурой выше указанной. Для больного человека характерна повышенная температура, обычно это значение определяется как температура выше 37 градусов.

Внешние параметры:

посторонние источники тепла в обследуемой области

Тепловые пушки, обогреватели и некоторые виды ламп освещения будут создавать тепловое пятно, тем самым отводя внимание от потенциально заболевших людей. В связи с этим следует убедиться в отсутствии объектов с повышенной температурой в обследуемой области

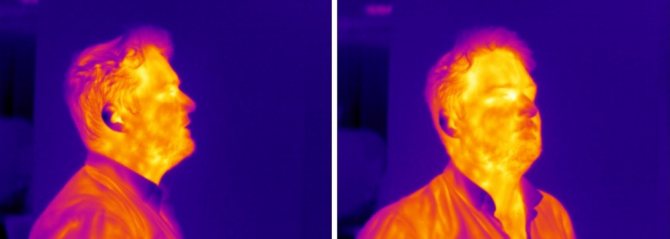

Наличие растительности на лице

Волосы рассеивают тепло, создавая трудности в измерении температуры.
Расстояние до объекта. Расстояние до объекта влияет на минимальную площадь поверхности, на которой измеряется температура. Это следует учитывать при выборе расстояния, на котором будет измеряться температура.

Например, тепловизором TIX580 со стандартным объективом может достоверно померять температуру в области 2 на 2 см на расстоянии 21,3 метра. Вычислить дистанцию измерения температуры можно с помощью специального калькулятора.

Настройка тепловизора до начала обследования здания

Настраиваем оборудование базовыми настройками:

1. Установка для верхнего и нижнего предела температуры.
2. Настройка диапазона термозахвата.
3. Выбор уровня тепловой защиты (иногда называют “интенсивность” и “отличие”).

Остальные настройки необходимо производить в соответствии материалов стен и типа теплоизоляции. Тепловизор позволяет произвести массу дополнительных настроек, которые желательно все изучить. После качественной настройки ИК-камерой легко выявить общие тепловые мосты, такие как крепежные шпильки утеплителя или плохой теплоизоляционный слой каркасных соединений сандвич панелей. Хорошо настроенный тепловизор покажет все пустоты теплоизоляции. После тепловизионного обследования внешней стороны здания, специалист термографии обычно сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех строительных и отделочных дефектов. Как и в случае наружного осмотра, идея заключается в сканировании дефектов поверхности. После первоначальной проверки, большинство термографистов проветривают помещение, чтобы сбросить внутреннее давление. Вентиляционным сквозняком увеличивается расход воздуха и его утечки из здания через трещины в стенах, полах и потолках. Таким образом, воздух иной температуры скапливается в области трещин, создавая видимые перья в тепловых изображениях.

Устройство тепловизора

Тепловизор состоит из нескольких компонентов от качества исполнения которых зависит функциональные возможности прибора:

• Объектив
• Матрица
• Блок электронной обработки сигнала
• Дисплей
• Корпус

Объектив

Объектив является важной частью тепловизора. Через линзы объектива инфракрасное тепловое излучение попадает на матрицу тепловизора

Линзы объектива тепловизора покрыты германиевым напылением, которое хорошо пропускает через себя ИК излучение. Оптика тепловизора имеет черный цвет и характерный блеск.

Важным параметром объектива тепловизора является его диаметр, от которого зависит угол обзора прибора. Чем больше диаметр объектива, тем больше угол обзора тепловизора, а чем больше угол обзора, тем удобнее им пользоваться на охоте.

Современные компактные тепловизоры имеют диаметр объектива от 20 мм, более дорогие и качественные приборы имеют диаметр объектива 50 мм и более.

Матрица тепловизора

Объектив тепловизора фокусирует тепловизоре излучение на болометрической матрице. Болометрическая матрица самая важная часть тепловизора и самая дорогая. Матрица состоит из терморезисторов, напыленных на кристаллическую решетку. Под воздействием ИК излучения терморезисторы матрицы меняют сопротивление, в результате на выходе матрицы образуется электрически сигнал, который передается на блок электронной обработки.

Болометрические матрицы, пригодные для использования в тепловизорах в России не производятся, только три страны в промышленном масштабе могут их производить: США, Франция и Китай. Более того, так как матрицы для тепловизоров являются продукцией двойного назначения, которая может применяться как в гражданских, так и военных целях, в этих странах существуют жесткие ограничения на экспорт таких матриц в другие страны.

Важнейшей характеристикой матрицы является ее разрешение. Чем больше разрешение матрицы, тем лучше. Матрица с высоким разрешением дает более высокое качество картинки и лучшую детализацию, а также позволяет различить животное на более далеком расстоянии.

В тепловизорах начального уровня разрешение матрицы обычно составляет 160х120 точек, что позволяет различит животное на расстоянии до 200 метров. Матрицы с разрешением 240х180 точек, позволяют различить животное на расстоянии до 800 метров. Более качественные тепловизоры имеют матрицу с разрешением 384х288 точек, с их помощью можно различить цель на дистанции до 1500 метров.

Блок электронной обработки сигнала

Блок получает электрический сигнал с болометрической матрицы, обрабатывает его и передает на дисплей для отображения. От характеристик блока зависит частота обновления картинки, чем выше частота обновления картинки, тем лучше.

Дисплей и окуляр из оптического стекла

Изображение от электронного блока обработки сигнала поступает на дисплей для отображения. Дисплей представляет собой жидкокристаллическую или светодиодную матрицу небольшого размера. В некоторых тепловизорах для удобства наблюдения имеется окуляр с резиновым наглазником.

В тепловизорах используются дисплеи двух типов: OLED-дисплеи и LCD–дисплеи. LCD-дисплеи имеют серьезный недостаток, они замерзают при температуре ниже -10С. OLED-дисплеи лишены этого недостатка, они дают картинку хорошего качества с высоким показателем яркости, что позволяет использовать их в любое время суток и при любой температуре окружающего воздуха.

Дисплеи тепловизоров различаются своим разрешением, чем разрешение больше, тем лучше.

Корпус

Корпус защищает внутренние компоненты тепловизора от внешних воздействий. Тепловизоры для охоты эксплуатируются в условиях далеких от идеальных, поэтому большинство из них изготавливается с защитой от ударов, пыли и влаги.

Надежная защита корпуса тепловизора защищает его во время охоты. Тепловизор для охоты должен обладать степенью защиты не ниже IP54, в противном случает такой прибор не заслуживает серьезного внимания.

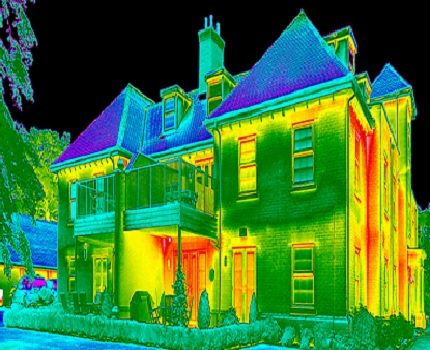

Зачем проводить тепловизионную съемку?

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

• локализовать места утечек тепла и определить степень их интенсивности;
• проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
• правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
• обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
• проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
• провести диагностику вентиляции и системы кондиционирования;
• определить наличие трещин в стенах сооружения и их размеры;
• найти места засоров в системе теплоснабжения;
• диагностировать состояние электропроводки и выявить слабые контакты;
• обнаружить места обитания грызунов в доме;
• найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.

Нужны ли дополнительные объективы: мнение специалиста

Профессионалы считают, что подобное приобретение оправданно только в случае обследования дома тепловизором организациями. Они могут быть двух видов. Телескопические помогают при съемке верхних этажей высотного здания, придавая дополнительную четкость картинке, а широкоугольные позволяют увидеть строение целиком, когда нет возможности отойти назад.

Для бытового использования в подобных объективах необходимости нет. Ведь владельцу квартиры не нужна съемка всего дома целиком – достаточно только своих окон. И даже если они расположены достаточно высоко, утечку тепла подобный прибор показать вполне способен.

Как выбрать тепловизор: основные характеристики

Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.

Разрешение

Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.

Разрешение экрана может сильно отличаться от разрешения теплового детектора

Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.

Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.

Диапазон измеряемых температур и термочувствительность

Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла

Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.

Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.

Режим отображения и сохранения данных

Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.

Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета

Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур

Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели

Дополнительные объективы и функционал

Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.

Объективы, в основном используются для профессиональных моделей тепловизоров

Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.

Зачем нужно обследовать?

В первую очередь, экспертиза с применением специального оборудования необходима для выявления следующих моментов.

1. Обследования индивидуального жилья. При покупке нового дома или коттеджа, проверке работы строительной компании осмотр объекта с использованием тепловизионного оборудования дает возможность оценить потенциальные теплопотери. По статистике, 9 из 10 объектов, заявленных как энергоэффективное жилье, не соответствуют заявленным застройщиком параметрам. Обследование, если оно проведено официально, может стать поводом для торга или даст почву для переговоров с продавцом относительно дополнительной теплоизоляции здания.
2. Контроля качества теплоизоляции в новостройке. При приемке нового жилья сам застройщик такую экспертизу не проводит. Но подписав акт приема-передачи покупатель автоматически соглашается со всеми не выявленными дефектами. Если замеры проведены по инициативе нового владельца, можно использовать их результаты для подтверждения претензий по качеству строительства. Приемно-сдаточная экспертиза в этом случае используется в виде комплексного контроля изнутри и снаружи здания.
3. Определения утечек тепла в уже построенном жилье. Исследование для измерения температуры поверхностей позволяет выявить щели в стыках между плитами и другие скрытые источники проблем. Также выявляются следы грибка, плесени, влаги под обоями.
4. Расчета теплоизоляции. Съемка стен тепловизором помогает определить параметры теплопроводности материалов, дает возможность сделать подбор теплоизоляции более эффективным. Реальные характеристики теплопроводности стен, пола, кровли в уже построенном здании рассчитать по-другому будет гораздо сложнее и дороже.
5. Периодической проверки качества теплоизоляции. Такой аудит, выполняемый раз в 5-7 лет, позволяет успешно выявить и оперативно устранить возможные проблемы, возникающие со временем из-за усадки материалов. Это актуально для каркасных домов, где используется минеральная вата в качестве утеплителя, а также для зданий из бревен, стены которых нуждаются в периодическом проконопачивании.

Если есть очевидные проблемы с наружной стеной дома, кровлей, оконными или дверными проемами, достаточно сделать выборочную экспертизу. Данные будут представлены в виде отчета или составленной карты, показывающей тепловую проводимость материалов. Во втором случае составляется полноценная термограмма с замерами температур и данными об их соответствии нормативам.

Что дешевле — один тепловизор, или несколько видеокамер?

Сразу оговоримся, что вопрос вне контекста задачи абсолютно некорректен. Тепловизор, как было сказано ранее, решает иные задачи, и сравнивать его напрямую с обычной камерой неверно. Однако именно в такой формулировке вопрос звучит достаточно часто, поэтому сформулируем задачу максимально одинаково для тепловизора и камер.

Задача:Требуется обеспечить обнаружение объектов на прямом участке периметра в 500 метров в условиях отсутствия внешних источников освещения в нормальных погодных условиях с вероятностью решения задачи 50%. Решение с использованием тепловизора:

Два тепловизора AXIS Q1932-E 19 mm, два коммутатора TFortis PSW-2G, сопутствующее оборудование, материалы и работы.

Стоимость решения: 1 143 696 р. (подробная смета)

Решение с использованием видеокамер и ИК подсветки:

Восемь камер AXIS P1365-E Mk II, восемь прожекторов AXIS T90B20 IR-LED, три коммутатора TFortis PSW-2G, сопутствующее оборудование, материалы и работы.

Стоимость решения: 1 161 539 р. (подробная смета)

Из расчетов видно, что стоимость решения задачи защиты и обнаружения целей на периметре с использованием тепловизоров и камер сопоставимы. Решение на тепловизорах даже немного дешевле. Значит ли это, что теперь стоит повсеместно переходить на тепловизоры? Конечно, нет. Задачи, решаемые тепловизорами и камерами значительно отличаются, и принимать решение о тактике охраны объекта следует из контекста угроз.

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.

У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию

У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.

Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации. Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете.

На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.

По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт

На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.

На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.

Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.

Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.

Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.

Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.

Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.

Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.
