Укладка электрического теплого пола

Укладка греющих кабелей

Силовые концы необходимо завести на стену к термостатическому устройству. При этом муфты должны находиться в стяжке. Укладывают кабель для подогрева пола согласно схеме в форме «улитки» или «змейки». Первый способ сложнее в реализации, а преимуществ не имеет, поэтому почти всегда задействуют второй вариант монтажа. Иногда укладывают двойную или тройную «змейку».

Величину шага монтажа подбирают с учетом требуемой мощности: она будет тем больше, чем ближе располагаются провода. Максимальное расстояние между рядом уложенными проводниками составляет 30 сантиметров, а минимальное –5 сантиметров. Более точный шаг определяют на основании назначения помещения: в спальнях и детских он обычно больше, а в общих комнатах меньше.

Кроме этого, при желании расстояние уменьшают в зонах около оконных и дверных проемов, а также в центре комнаты

Основное, на что следует обратить внимание при разработке схемы расположения проводов – они не могут пересекаться и соприкасаться, а промежуток между стенами и кабелями должен составлять не меньше 15 сантиметров.. После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга

Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга. Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

Расчет мощности электрического теплого пола

Если потребитель остановил свой выбор на электрическом теплом покрытии, то следующим этапом будет расчет мощности нагревательного кабеля. Как выполняется расчет электрического теплого пола калькулятором-онлайн? Решить задачу можно благодаря подготовленной онлайн–системе для получения максимально достоверных результатов по расчету мощности электрических теплых полов.

Важно учитывать данные площади поверхности пола. При этом мощность кабеля будет зависеть от показателей размера помещения

Нужно измерить строительным инструментом – рулеткой, длину и ширину пола, а после перемножить данные для получения требуемого результата. Такие расчеты действительны для помещений с высотой потолка до 3 м.
Указать тип готового пространства, если речь идет о замкнутых площадях, то нужно учитывать высокую теплоизоляцию стен, что позволит надолго сохранить тепло даже после отключения отопления.
Если монтируется пол на первом этаже, то следует проверить теплоизоляцию со стороны стен и напольного покрытия, наличие подвала с определенным уровнем теплоотдачи.
Какой тип обогрева? Теплый пол может использоваться как основной источник тепла, а также быть частью отопительной системы дома или квартиры.

С помощь онлайн-калькулятора электрического теплого пола можно за короткое время узнать общую мощность кабеля и его удельное значение на один квадратный метр.

Данные для расчета мощности электрических теплых полов. Пользователь должен указать в подготовленной таблице индивидуальные показатели:

• ширину и длину пола;
• насколько теплое помещение;
• выбрать тип обогрева.

После нажать на кнопку «рассчитать» и за несколько секунд получить достоверный результат на основе указанных данных.

Механических расчет мощности электрических теплых полов

Если пользователю необходимо рассчитать теплый пол площади гостиной на 25 квадратных метров, следует условно рассчитать полезную площадь комнаты. Полезной площади будет не более 60% от всего пространства, а это: S_комн=25·0,6=15 м 2 .

Следующим шагом будет выбор мощности проводника, которым будет греющий кабель. Мастеру нужно определиться с шагом укладки материала на один квадратный метр, оптимальное значение для гостиной будет 110 Вт/м 2 .

Используя предварительные данные и подставляя их в известную формулу расчета мощности получаем:

После того, как расчет сделан, можно отправляться в строительный магазин за необходимыми материалами.

Внимание: пользуясь онлайн калькулятором расчета теплых полов можно за короткое время сопоставить данные различных видов напольного покрытия, возможно электрический тип обогрева будет более затратный и экономично невыгодный, а подходящим решением станет использование инфракрасных обогревателей. Необходимые рекомендации специалистов

Необходимые рекомендации специалистов

1. Для нагревательных кабелей вся энергия должна быть преобразована в тепло, это важный технический параметр этой отопительной системы.
2. Система электрического пола укладывается под кафельной плиткой, такой пол будет обеспечивать отличную теплоотдачу и гарантировать нечувствительность к длительному воздействия тепла.
3. Онлайн-калькулятор расчета теплого пола демонстрирует соотношение нагревательных секций и матов, первые монтируются в цементную стяжку, а вторые входят в слой плиточного клея.

Делайте предварительные онлайн-расчеты теплого пола с помощью, представленной на нашем сайте, автоматической программы и получайте достоверные и максимально точные результаты. Рассчитать денежные расходы на отопление дома калькулятором онлайн.

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Выбор греющего кабеля

Для теплых полов выпускается одножильный или двухжильный греющий кабель. Двухжильный кабель предназначен для обогрева в местах, где подключение тока с его двух противоположных концов затруднено, например, при обогреве водостоков или труб. Двухжильный кабель имеет высокую стоимость, что делает экономически нецелесообразным его применение для обогрева жилых помещений.

Общая мощность греющего кабеля должна равняться площади пола, под которым он будет находиться, умноженной на удельную мощность обогрева Вт/м2. При этом необходимо учесть, что на поверхности пола, в тех местах, где под ней уложен кабель, не должна находиться мебель или приборы с низким либо непроветриваемым зазором между ними и полом, например, холодильники, шкафы без ножек, душевые кабинки. В случае, когда греющий кабель используется не для общего обогрева помещения, а только для придания полу комфортной температуры, лучше всего расположить его только в тех местах, под полом, где можно будет ходить. Это позволит не только упростить монтаж, но и сэкономить на электроэнергии.

Нагревательный кабель следует приобретать с некоторым запасом мощности. При этом не стоит бояться, что это приведёт к перерасходу электроэнергии. Дело в том, что в любом случае, кабель рассчитывается с некоторым запасом, в расчёте на сильные морозы, когда температура опускается ниже – 20º C. Маломощный кабель может, не справится с отоплением, в такую погоду. Мощный нагревательный кабель при умеренных холодах, а также в межсезонье, просто будет чаще отключаться терморегулятором.

Ещё одним положительным фактором того, что кабель выбирается с запасом по мощности, является то, что это позволяет не ломать голову над достаточно сложными электротехническими расчётами

Для выбора удельной мощности обогрева следует принять во внимание два момента – предельно допустимую для различных типов полового покрытия удельную мощность кабеля и величину этой мощности, рекомендованную для различных условий использования тёплого пола

Предельная удельная мощность кабеля для разных типов полового покрытия:

• Натуральная пробка — не более 80 Вт/м2;
• Ламинированное половое покрытие – не более 120 Вт/м2;
• Натуральный паркет — не более 150 Вт/м2.

Выбор мощности кабеля в зависимости от условий использования тёплого пола:

• Минимальный подогрев (теплый пол является вторичным источником отопления), при покрытии, выполненном из натурального паркета, ламинированных материалов, натуральной пробки — 80 Вт/м2;
• Минимальный подогрев, при покрытии из керамической плитки или декоративного камня – 100 Вт/м2;
• Обогрев хорошо утеплённого помещения по нормам ДБН В.2.6-31 2006 – 150 Вт/м2;
• Обогрев средне утеплённых или объёмных помещений с высокими потолками и большими окнами – 200 Вт/м2.

Например, требуется осуществить минимальный подогрев облицованного декоративным камнем пола площадью 8 м2 (с вычетом площади, занимаемой мебелью), в помещении, имеющем основной источник отопления, получаем величину необходимой мощности 8 * 100 = 800 Вт, что означает, что можно выбрать кабель, имеющий максимально близкое к этому значение мощности.

Оформление кабеля теплого пола

Да, именно оформление, а не виды и не типы. Дело в том, что в простейшем виде, такой кабель продаётся метражом в бухтах. Кабель в бухтах, придётся раскладывать по полу самостоятельно, при этом надо будет позаботиться о способе его фиксации. Дело это не сложное, но просто увеличивается объём работ.

Сетка с кабелем называется – маты теплого пола. Она скручена в рулон, но сама полимерная основа не является неотъемлемой частью этого комплекта. Её можно разрезать для изгиба или поворота. А в некоторых случаях, вообще частично удалить. Чаще всего на матах устанавливается одножильный нагревательный кабель. Ширина таких матов единого стандарта не имеет.

Цена нагревательного кабеля варьируется не только в зависимости от мощности и производителя, но и от сезона. Минимальная цена за один погонный метр двужильного кабеля составит 450-470 р. Одножильный обойдётся рулей в 400. Такой же кабель, зафиксированный на сетке, будет стоить от 1300 р/м2.

В комплектах тёплого пола обязательно имеются:

• Термодатчик
• Термостат
• Гофрированная трубка

В дорогих наборах включаются битумные изоляторы, коннекторы или клеммные коробки.

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

• максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
• небольшое потребление электричества;
• экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

• ненагреваемый кабель сначала подключают к регулятору температуры;
• основную длину провода располагают под полом в виде «змейки»;
• второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

• провода легко укладывать, они не требуют возврата второго конца;
• есть возможность проложить теплоканал самой разной сложности;
• коммутация к терморегулятору происходит с одной стороны;
• напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Обустройство теплого пола электрическими матами

Греющий электрический мат очень удобен для обустройства теплого пола с минимальными затратами. Мат бывает карбоновый и кабельный. Между собой они различаются техническими характеристиками, монтажом, материалами изготовления и принципом нагрева. Единственная схожесть – это их компоновка. Любой мат напоминает дорожку, скрученную в рулон.

Кабельный мат

Если внимательней рассмотреть устройство, можно увидеть, что кабельный мат – это тот же резистивный одножильный нагреватель, закрепленный к армирующей сетке в виде змейки. Такой подогреватель хорошо подходит под плитку, так как толщина всего «пирога» примерно составляет 30 мм.

Нагревательный мат раскатывают по старому напольному покрытию. Главное, чтобы оно было ровным и чистым, так как фиксация рулона происходит за счет клеевой основы пленки. Мат раскатывают по комнате, начиная от терморегулятора. На поворотах разрезают только армирующую сетку, а сам провод вместе с отрезанной сеткой поворачивают под нужным углом. Следующим устанавливают терморегулятор, прокладывают провод в гофрированных шлангах и приклеивают мат к основанию. После проверки работоспособности сверху нагревателя укладывают плитку на клеевой раствор.

Карбоновый мат

Конструкция карбонового мата имеет стержневые нагревательные элементы, параллельно соединенные между собой. Специальный материал шин под воздействием электрического тока позволяет им выделять инфракрасное излучение, являющееся источником тепловой энергии.

Каждый стержень работает автономно, не завися друг от друга. Если один элемент выходит из строя, инфракрасный мат продолжает работать. Стержням свойственно самостоятельно регулировать нагрев по принципу саморегулирующего кабеля. При достижении максимальной температуры стержень запирается, что обеспечивает экономию электроэнергии и защиту от перегрева.

Инфракрасный мат также лучше выбрать для укладки под керамическую плитку. Рулон раскатывают по комнате аналогично кабельному мату. Только инфракрасный мат укладывают на теплоизоляцию со светоотражающим покрытием. Оно обеспечит отражение тепла вверх. К полу мат прикрепляют скотчем или клеем. Плитку сверху можно уложить двумя способами:

• вначале делают 20 мм бетонную стяжку, а после ее высыхания укладывают сверху на клей плитку;
• без дополнительной стяжки, плитку приклеивают на инфракрасный мат клеем. При этом толщина клеевого слоя должна быть не менее 20 мм.

Обычно плитку сразу приклеивают в кухне или ванной комнате. Для зала свойственно сделать стяжку, потом приклеить плитку.

Пленочный мат

Теплый пол из электрического пленочного мата – это тот же инфракрасный пол, только немного отличающийся своими особенностями. В данном материале карбоновые стержни запаяны в полимерную пленку. Они боятся перегрева, поэтому их монтаж, как и матов с резистивными кабелями, невозможен под установленной мебелью.

Принцип монтажа одинаков, как и для других матов, только сверху пленочный мат укрывают ветрозащитным нетканым материалом. После этого приступают к укладке напольного покрытия. Если предусмотрено сверху уложить ламинат, то ветрозащиту может заменить подложка. Под ковролин или линолеум пленочный мат накрывают фанерой или ДСП, а вот плитку укладывать сверху нельзя. Это связано с тем, что клеевой состав не приклеится к пленке. Хотя, некоторые изобретатели умудряются покрыть нагреватель водостойким гипсокартонном или армирующей стяжкой, а сверху уже уложить плитку.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

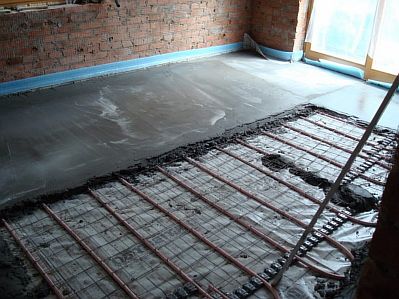

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Монтаж электрического теплого пола с саморегулирующимся проводом

Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:

Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.

Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.

Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.

Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.

Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.

Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.

Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.

Укладывается финишное покрытие —  любой материал (плитка, ламинат), который может соседствовать с отоплением.

Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.

Плюсы и минусы саморегулирующего кабеля

Планируя монтаж тёплого пола с саморегулирующими свойствами, следует помнить, что цена проводника высокая, значительно выше цены обычного провода. Однако, при правильно составленном проекте, такое устройство обойдётся дороже процентов на 40, не больше. Несмотря на это, система считается выгодной, так как более экономична, а затраты на монтаж быстро окупятся.

Основные достоинства саморегулирующихся тёплых полов:

1. Высокая надёжность, в отличие от полов с резистивным шнуром. Этот провод не перегревается, поэтому вероятность возгорания или выхода из строя мала.
2. Нагревательный контур не ограничен определённой длиной, что позволяет укладывать его на любой площади, даже менее метра, это не возможно с обычным проводом.
3. Несложный монтаж, при этом используются простейшие регуляторы.
4. Возможность применять в помещениях, где запрещено использование взрывоопасных приборов.
5. Экономия электроэнергии, так как производится нагрев только холодных участков.
6. Независимость удельной мощности от длины.
7. Неточности при монтаже не влияют на качество работы пола, и даже перехлёсты не приводят к перегреву.

Стоит сказать, что саморегулирующиеся полы имеют и минусы:

• высокая цена;
• не способны прогревать помещение полностью, а лишь поверхность пола;
• возможность укладки только в стяжку не меньше 35 мм;
• периодический износ тепловыделяющей матрицы;
• срок эксплуатации всего 10 лет;
• стартовые токи такого кабеля высокие, особенно при наличии больших холодных участков, поэтому возникает необходимость в защитных автоматах класса С.

Расчет длины нагревательного кабеля

Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:

где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.

Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.

Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:

где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.

То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.

В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.

Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:

https://youtube.com/watch?v=J8GJC6lEL-c

Особенности пленочного теплого пола

Высокая потребляемая мощность всегда была недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями пожирает дикое количество электроэнергии, заставляя счетчики буквально взлетать из-за большого расхода. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прикладывают немало усилий, чтобы уменьшить расход электроэнергии. Например, в технике используются точные электронные термометры, проводятся эксперименты с теплоносителем и способами его нагрева. Интересным и экономным решением стали пленочные теплые полы. Требуя для своей укладки минимума трудовых затрат, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономным. Нельзя сказать, что расход электроэнергии уменьшается прямо-таки кардинальным образом, но в целом затраты снижаются на 20-40%. Учитывая дороговизну электрического обогрева, сумма экономии будет существенной. Также следует отметить минимальные затраты на установку пленочных теплых полов. Только вот придется потратиться на саму пленку.

Давайте рассмотрим основные особенности пленочных теплых полов:

Пленка может греть кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

• Экономный расход электроэнергии – поработав над теплоизоляцией своего жилища, его можно снизить еще на 10-15% от исходного значения;
• Большой выбор пленки различной мощности – для работы в качестве основного или вспомогательного источника тепла;
• Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
• Инфракрасная пленка не требует мощной стяжки, что еще больше снижает расход электроэнергии и избавляет конструкцию от инерционности.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Производители

Был составлен список, представляющий топ-5 популярных марок теплого электрического пола:

• Лидирует датская фирма Devi. Высокое качество ее продукции – не единственное достоинство. Фирма радует доступной ценой, удобством сервисного обслуживания и долговечностью систем. Отзывы о товарах сплошь положительные. Потребителями не было зафиксировано ни одного случая выхода конструкции из строя по причине брака.
• Корейская марка Caeo производит инфракрасные пленочные маты. Ее продукты стоят намного дороже, но имеют впечатляющие технические характеристики.

• Ведущими отечественными производителями являются компании-конкуренты «Теплолюкс» и «Национальный Комфорт», выпускающие высококачественные системы обогрева.
• Фирма Ensto (Финляндия) представляет на рынке товар, как нельзя лучше подходящий для российского климата. Системы разработаны специально для эксплуатации в местах с неблагоприятными условиями: для помещений с повышенной влажностью, для чрезмерно сухих, неотапливаемых, имеющих прочие проблемы.
• Компания Topan специализируется на выпуске надежных и бюджетных кабелей, наиболее известный из которых – ТОП-3UTP10PR-GY.
