Самодельный искатель скрытой проводки

Обнаружитель с полевым транзистором: порядок работы

Прибор функционирует по следующему принципу. Электрическое поле, воздействующее на n-p переход, приводит к изменению толщины последнего, в результате чего меняется и его проводимость. Так как изменение электрического поля совпадает с сетевой частотой (50 Гц), при приближении к проводке из динамика будет доноситься нарастающий гул. Чтобы не спутать выводы полевого транзистора, необходимо проверить их маркировку.

Собрать по этой схеме искатель скрытой в стене проводки не сложнее, чем простейшую электроцепь, которую составляют школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Чтобы процесс определения существующей в стене проводки отображался визуально, подключите стрелочный прибор параллельно электрической цепочки исток-сток. В составе индикатора должен иметься балластный резистор. Номинал элемента сопротивления может колебаться от 1 до 10 кОм.

По мере закрывания транзистора, происходящего при приближении его к электропроводке, будет заметен рост показаний индикатора. Это будет свидетельствовать о том, что в кабелях, находящихся внутри стены, присутствует напряжение, а значит, и электрическое поле.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

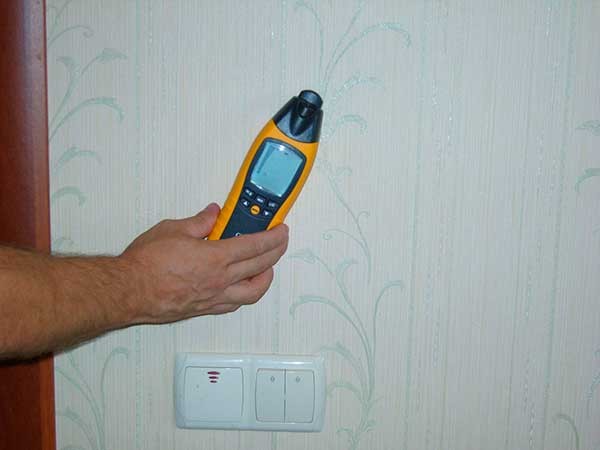

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

• работа от напряжения до 380 Вольт;
• вес – 250 грамм;
• возможность бесконтактного поиска;
• возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
• мониторинг работы счетчика и предохранителей;
• четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Лучшие бюджетные детекторы скрытой проводки

Модели стоимостью до 1000 рублей компактные и легкие. Бюджетные детекторы имеют минимальную функциональность и определяют местоположение кабеля с точностью до 10 мм.

Stanley S100 STHT0-77403

4.9

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Модель отличается простотой в использовании – калибровка осуществляется одной кнопкой. В верхней части корпуса предусмотрен специальный вырез, облегчающий нанесение отметок на поверхность. Прочная конструкция не боится падения с высоты человеческого роста. Вес устройства — 100 г.

Максимальная глубина обнаружения электропроводки составляет 51 мм. Светодиодная индикация своевременно оповестит о нахождении металла. К дополнительным возможностям детектора относятся обнаружение кромок и звуковое предупреждение о наличии кабеля под напряжением.

Достоинства:

• легкий, удобно лежит в руке;
• прочный корпус;
• индикация срабатывания;
• простая калибровка.

Недостатки:

быстрый разряд батареи.

Stanley S100 STHT0-77403 подойдет для домашнего применения. Экономичное решение для поиска не только проводки, но также металлических и деревянных балок.

Meet MS-158M

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Особенностью модели является возможность регулировки чувствительности. Яркий светодиод не только информирует о текущем состоянии прибора, но и освещает рабочую зону в темное время суток.

Сенсор может быть повернут под углом до 180° для более комфортного использования в труднодоступных местах. Максимальная глубина обнаружения — 5 сантиметров.

Корпус выполнен из ударопрочной пластмассы. Устройство стабильно функционирует при температуре от -10 до +50 °С, что позволяет применять его как в отапливаемом помещении, так и на улице. Срок службы батареи — не менее 1 года.

Достоинства:

• подсветка рабочей области;
• термостойкость;
• удобная настройка;
• поворотный механизм сенсора;

Недостатки:

непрочный корпус.

Meet MS-158M будет полезен для обнаружения таких металлов, как золото, медь, алюминий, сталь и пр. Подойдет он для тестирования напряжения в слабопроводящей и нейтральной среде.

Condtrol Drill Check

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Благодаря небольшим размерам и весу всего 45 г модель комфортна при работе в течение длительного времени и в труднодоступных местах. Прибор питается от трех батареек типа LR44 и может функционировать без их замены в течение 6 часов. Устойчивость к температуре от -10 до +50 °С позволяет использовать устройство в сложных условиях.

Глубина обнаружения — до 40 мм. Индикация состояний с помощью светодиодов разного цвета, удобное расположение кнопки и надежность удержания в руках облегчают работу с детектором. Его корпус выполнен из ударопрочного пластика и не боится ударов и царапин.

Достоинства:

• удобство транспортировки;
• простота хранения;
• прочный корпус;
• термостойкость;
• понятная индикация.

Недостатки:

небольшая глубина обнаружения.

Condtrol Drill Check стоит приобрести для использования в быту. Он будет полезен при монтаже кондиционеров или сигнализации, проведении ремонтных и строительных работ.

Wortex MD 3009

4.7

★★★★★
оценка редакции

85%
покупателей рекомендуют этот товар

Модель неприхотлива к условиям хранения и может использоваться при температуре от -5 до +45 °С. Прибор отличается низким потреблением энергии. В качестве источника питания он использует батарею типа «Крона» напряжением 9 В. Вес устройства — 200 г.

Глубина обнаружения электропроводки достигает 50 мм. Звуковая и цветовая индикация при нахождении облегчают использование детектора. А возможность контроля заряда батареи позволяет вовремя заменить ее для стабильной работы.

Достоинства:

• термостойкость;
• долгий срок службы;
• удобство использования;
• компактность;
• экономичное энергопотребление.

Недостатки:

невысокая чувствительность.

Wortex MD 3009 подойдет для нахождения проводки под напряжением. Работает аппарат как с цветными, так и с черными металлами.

Поиск скрытой проводки своими руками: обзор наиболее эффективных методов

Наиболее эффективным способом будет, разумеется, обращение в специализирующуюся фирму – она, применяя профессиональное оборудование и многолетний опыт, не только отыщет все провода, но также предоставит точную схему их пролегания. Но такие фирмы есть далеко не во всех городах, да и подобного рода услуги стоят достаточно дорого, поэтому рассмотрим, как можно самостоятельно найти электрокабель в стене.

Способ первый. Задайте максимальную нагрузку на проводку. Далее возьмите обычный компас и, ориентируясь по отклонениям стрелки, определите место, где идет электропровод.

Способ второй. Можете также смонтировать собственное устройство, состоящее из трех транзисторов – одного полевого и двух биполярных. Первый транзистор будет электроключом, пара других образует мультивибрационную установку. Такой самодельный прибор будет улавливать электромагнитные волны, исходящие от проводов. В случае выявления проводов на приборе загорится лампочка, а сам он начнет вибрировать.

Способ третий. Другой вариант самодельного устройства можно сделать из полевого транзистора, аккумуляторов и головного ТА (телефона, то есть). Для поиска проводки нужно провести транзистором вдоль стены – если прибор издаст звук, значит, кабель найден.

Телефон головной ТА-56М 3200 Ом

Способ четвертый. Он уместен лишь при капитальном ремонте. Отметим, что он не всегда эффективен и больше подходит для комнат со «старой» отделкой.

Суть его заключается в следующем: необходимо удалить обои или любой другой отделочный материал со стен. Под ним, если повезет, обнаружится полоска, отличающаяся цветом от остальной стены, или представляющая собой неровность. Вероятно, именно там и пролегает электропроводка.

Способ пятый. Классический вариант, который использовался до появления искателей проводки. Радиоприемник нужно настроить на частоту 100 кГц и водить им по поверхности стены. В месте пролегания провода приемник будет издавать характерный шум, напоминающий помехи. Ввиду того что этот способ был популярен в среде профессиональных электриков, нет причин сомневаться в его эффективности.

Способ шестой. В данном случае электропроводка выявляется посредством обычного слухового аппарата, дающего возможность прекрасно прослушивать частоты до 50 Гц.

Способ седьмой. В качестве альтернативы радиоприемнику можно использовать микрофон, желательно катушечный электродинамический. Его нужно подключить к любому оборудованию, способному снимать и воспроизводить сигнал. Сама процедура поиска ничем не отличается от аналогичной с использованием приемника.

Способ седьмой. Можно также привязать к веревке небольшой магнит и водить им рядом со стеной. Характерно, что этот способ неэффективен в панельных домах и на потолках.

Способ восьмой. Не стоит расстраиваться, если ни один из способов не увенчался успехом. Всегда можно прибегнуть к надежной технологии поиска электропроводки, демонстрирующей стопроцентный результат. Речь сейчас идет о детекторах скрытой проводки.

Сегодня искатели проводки продаются во всех магазинах электротехники. Проводя таким прибором по стенам, можно запросто выявить не только место пролегания кабелей, но и определить силу напряжения в них.

Схема детектора обрыва проводки

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

1. уменьшить напряжение питания батареи;
2. соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
3. сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.

Конструкции устройств поиска электропроводки

Принципиальные схемы промышленных устройств содержат в своих конструкциях датчики восприимчивости различного вида сигнала, аналого-цифровые преобразователи, усилительные элементы и индикаторы.

Например, наиболее популярной к повторению является схема детектора скрытой проводки «Дятел».

Принцип действия изделия основан на определении электростатической индукции в электрическом поле переменной величины. Такое поле неизменно возникает вокруг проводника, по которому протекает ток. Индикатор регистрирует напряжение в цепи переменного тока с рабочим напряжением 380 вольт.

транзистор

Схема собирается на печатной плате, при попадании антенны в поле действия поля принятый сигнал усиливается полевым транзистором и попадает на вход микросхемы. На другом её выходе сигнал инвертируется и его уровень открывает транзистор. Вместе с этим импульсы поступают на светодиод и пьезоэлемент (пищалку). Такое устройство, кроме нахождения кабелей, может определять правильность фазирования, исправность предохранителей, наличие полей на различных объектах, и всё это бесконтактным способом.

Простая схема для повторения

При самодельной сборке необязательно использовать интегральные микросхемы и сложные радиоэлементы. Собрать детектор проводки своими руками, содержащий минимум деталей, можно по следующей схеме:

Такой искатель проводки в стене использует возможности включения полевого транзистора КП103И, характеризующегося высокой чувствительностью. Когда затвор мосфета находится в области воздействия электромагнитного поля, то его сопротивление уменьшается, при этом открываются биполярные транзисторы и светодиод зажигается. При необходимости КТ203 можно заменить на КТ361.

Схема металлодетектора

Кроме электростатических схем широко используются металлодетекторы. Устройство на основе такого детектора характеризуется компактностью и может определить местоположение металлических элементов при поиске. Такой прибор называется пинпоинтером, он не обладает высокой чувствительностью, но довольно точно определяет место залегания. Самостоятельно изготовить такое изделие начинающему радиолюбителю будет сложно.

диаметром 8 мм и длиной

Стабилизатор 78L05 может быть заменён на любого типа с напряжением стабилизации 5 вольт. Заменить транзисторы КТ3102 можно любыми подобного вида, звуковой излучатель используется с сопротивлением катушки не менее 100 Ом. Светодиод любой сверхъяркий. Конденсаторы C2 и C3 плёночные, остальные конденсаторы могут быть любого типа. С помощью регулятора регулируется чувствительность. Такая схема собирается на плате текстолита и не требует сложных настроек.

Originally posted 2018-04-18 12:10:30.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама.

При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Улучшенные самодельные определители

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционных усилителей, в состав которых входят детали логических микросхем.

Существует два основных принципа, по которым работают эти приборы:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ней меняется звуковой тон оповещателя, а также частота видимого сигнала. Приемный элемент такого устройства является компонентом схемы управления частотой вырабатывающего электрические импульсы одновибратора (мультивибратора). Этот детектор может быть собран на основе операционного, логического чипа, или же биполярных транзисторов.
• Усиление сигнала звукового оповещателя с одновременным отклонением стрелки указателя. В этом случае усовершенствуется схема, основой которой является полевой транзистор либо антенна приема. Роль последней играет катушка индуктивности с прибавлением повысительных каскадов.

Хотя изготовить такой определитель не очень сложно, его работа сопряжена с определенными минусами. К ним относится, во-первых, узкий диапазон обнаружения скрытой электропроводки, а во-вторых, необходимость присутствия напряжения в кабелях.

Самодельные индикаторы скрытой проводки

Конечно, опытный радиолюбитель соберет детектор скрытой электропроводки без проблем. Ну а что делать потребителю, смутно представляющему, что такое транзистор или диод. Выход есть! Ниже мы представим варианты изготовления простейших индикаторов скрытой проводки собственными руками для «чайников» в области электроники.

Первый вариант. Если вы являетесь обладателем современного смартфона с опцией «датчик магнитного поля», то проблема поиска скрытой проводки решается элементарно! Вам просто необходимо скачать в интернете специальное приложение «Metal Detector» или любое другое подобное. Программа позволяет, правда с невысокой точностью, определить где не следует сверлить отверстие под дюбель или вбивать гвоздь, а также определить место разрыва кабеля.

Пользоваться своеобразным детектором скрытой проводки на базе смартфона довольно просто! Перемещая гаджет, с активированным приложением, вдоль предполагаемого места расположения электропроводки следует следить за уровнем электромагнитного поля. При максимальном значении этого параметра смартфон просигнализирует звуковым сигналом. В этом месте и расположен провод под нагрузкой. Определить где находиться обесточенный кабель с помощью смартфона не удастся!

Второй вариант. В качестве индикатора скрытой проводки можно использовать простую отвертку-пробник для определения наличия напряжения в сети. Лучше всего, взять продвинутую модель устройства, со встроенной электронной схемой. Такой прибор имеет в своей конструкции не только световую индикацию, но и звуковую сигнализацию состояния электрической проводки, что улучшает эксплуатационные удобства инструмента.

Для поиска скрытой проводкой отвертку-пробник используют в обратном режиме. Жало инструмента зажимают пальцами, после чего медленно проводят рукой с зажатым прибором вдоль стены, где необходимо определить местоположение электропроводки. В месте наибольшей интенсивности электромагнитного поля звуковой и световой сигнал отвертки будет максимальным. Такой вариант поиска скрытой проводки можно использовать только в том случае, если она находится по напряжением.

Третий вариант. Этот способ поиска скрытой проводки также не вызовет затруднений, даже у человека далекого от радиотехники. Для его реализации необходимо иметь мультиметр и приобрести в ближайшем магазине радиодеталей маломощный полевой транзистор, например, КП303. Если вы совсем не разбираетесь в электронных комплектующих, то попросите продавца указать, где у этого транзистора сток, исток и затвор. Этих знаний достаточно для создания простенького индикатора. Схема такого детектора скрытой проводки, изготовленного собственными руками, до смешного проста.

Включаем мультиметр в режим омметра со звуковой сигнализацией. К двум щупам прибора присоединяем сток и исток полевого транзистора. Полярность соединения не имеет значения. Все! Простой индикатор скрытой проводки на базе мультиметра и полевого транзистора готов. Транзистор выступает в роли датчика электрического поля. В месте его максимального значения показания омметра будут наибольшими. С помощью такого самодельного детектора скрытой проводки можно определить место обрыва провода.
