Индикаторная отвертка виды и выбор

Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.

При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera

Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.

Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.

Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами

Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Внешний вид этой модели мало отличается от обычной индикаторной отвертки.

Индикаторная отвертка с малогабаритной батарейкой

Схема, встроенная в прозрачный корпус, существенно отличается. В ее состав входят:

• металлический щуп (перо отвертки);
• резистор, в качестве которого обычно используют графитовый цилиндр;
• светодиод как индикаторная подсветка;
• транзистор;
• элементы питания (2 батарейки таблеточного типа по 1,5 В);
• металлическая пружина, прижимающая контакты между пластиной на ручке и батарейкой.

Внешний вид светодиодной индикаторной отвертки с батарейками

Данная схема позволяет не замыкать цепь пальцем, достаточно прикоснуться к проводу, при наличии фазы индикатор засветится. Эту отвертку можно использовать для прозвонки цепи, в этом случае палец прикладывается к контактной пластине на ручке, перо отвертки — к концу обесточенного провода. Пальцем второй руки коснитесь противоположного конца провода, если нет обрыва, индикатор засветится.

Проверка индикатора в режиме прозвонки

Принцип проверки тот же, что и прозвонка пробником, цепь замыкается для подключения источника питания, индикатор начинает светиться.

Отвертку можно использовать для определения места обрыва и прокладки скрытой проводки. Кода провод расположен под штукатуркой толщиной 1–1,5 см, есть возможность использовать наводки провода под напряжением. Отвертку надо держать за перо, а контактную пластину на ручке приложить к стене, продвигая по предполагаемому маршруту прокладки провода. Индикатор будет подсвечиваться, в месте обрыва погаснет.

Недостатком этой модели считают большую чувствительность к наводкам электросети, в некоторых случаях даже при обрыве индикаторные светодиоды подсвечиваются. Только опытные электрики по яркости свечения могут определить обрыв. Стоимость таких отверток — в пределах 60–70 руб.

Как выбрать?

Если индикаторную отвертку выбрать правильно, то и удовольствие от покупки не испортит неприятный осадок от разочарования, которое придет, когда станет понятно, что инструмент не выполняет поставленной задачи

В первую очередь покупателям советуют принимать во внимание технические характеристики товара. Очень многое, в том числе и удобство, зависит от формы и размера корпуса

Рукоятка должна хорошо ложиться в руку, поэтому важно, чтобы она отличалась эргономичностью. Что касается цвета, то тут у каждого свои предпочтения

Несмотря на то что такой инструмент обладает простой конструкцией, его функциональность играет немаловажную роль. Отвертка должна не только справляться с обычными задачами, то есть вкручивать и выкручивать болты, но и качественно и без перебоев показывать наличие напряжения (желательно, если с ее помощью возможно найти обрыв на линии под отделкой).

Лампочка в конструкции может быть как светодиодной, так и неоновой, правда, лучше второй вариант. На более дорогих моделях также может присутствовать дисплей, на который выводится необходимая пользователю информация, а при нахождении тока звучит сигнал.

Следует знать, что такой инструмент, независимо от его модели, рассчитан на работу при напряжении до 1000 В. Не стоит упускать из внимания тип, качество материалов, которые производитель использовал при производстве отвертки. Иногда случается так, что цена совершенно не оправдывает качество, и пользователь явно переплачивает за бренд, но не за качество.

В лучшем варианте стержень и наконечник изготавливаются исключительно из инструментальной стали. Это именно тот материал, который способен выдержать возлагаемую нагрузку в течение всего срока эксплуатации. Ручка в конструкции должна находиться дальше от наконечника. Покрытие сверху — только диэлектрик, который и обеспечивает безопасность пользователю.

Хорош тот производитель, который поставляет свой инструмент вместе с батарейками. На первом этапе это позволит сократить расходы на обслуживание индикаторной отвертки. Если их нет, то придется купить отдельно, разобрать корпус, вставить в разъем и снова собрать, только после проверить инструмент на работоспособность.

Есть наиболее часто встречающиеся ошибки, которые допускают покупатели при выборе товара описываемой категории.

• Если наконечник на отвертке будет меньше имеющегося крепежа, то пользователь столкнется с проблемой: в процессе эксплуатации прокрутить болт будет непросто, а если ставится крестообразный наконечник, то его зубья начнут изгибаться.
• При слишком большой величине толщины наконечника он просто не войдет в паз.
• Не стоит выбирать изделия, у которых ручка изготавливается из пластика, поскольку при длительной работе ладонь будет потеть, отвертка — прокручиваться, а корпус — натирать кожу. Лучше, если ручка прорезинена.
• Для каждого конкретного болта стоит подбирать соответствующий наконечник, а иначе либо качество работы будет низкое, либо срок эксплуатации инструмента снизится.

Классификация индикаторных отверток

Зная основной принцип действия и то, как работает индикаторная отвертка прежде всего необходимо для ее правильного использования. Это позволит избежать ошибок во время работы и получить точные данные о состоянии электрической сети.
Основные виды указателей напряжения классифицируются следующим образом:

• Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
• Приборы со светодиодными индикаторами.
• Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
• Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.

Принцип работы индикаторной отвертки независимо от конструкции, примерно одинаковый, они различаются между собой лишь некоторыми техническими особенностями. Все они обладают своими преимуществами и недостатками, знание которых поможет сделать правильный выбор устройства, наиболее подходящего для конкретных условий эксплуатации.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307

) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама. При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

Сигнализатор скрытой проводки без батареек

Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Однополюсные измерительные приборы

В схему однополюсного индикатора входит сигнальная неоновая лампа и резистор. Элементы помещены в диэлектрический прозрачный корпус с выступающим контактом (жалом). На другом конце этот индикатор фазы оснащен плоским контактом на головке. Внешним видом он напоминает отвертку, поэтому прибор так и называется – отвертка индикаторная.

Рекомендуется перед применением индикатора провести его испытание, притрагиваясь контактом-жалом к электрическому проводнику, который точно находится под током. Если в отвертке-тестере используются батарейки, проверяют ее, прикоснувшись одновременно и к контакту-жалу, и к пластинке на ее головке. Тестерная отвертка может использоваться при напряжении сети не более 1000 В! Используемые в ней элементы просто не рассчитаны на более высокое напряжение. При использовании категорически запрещается прикасаться пальцами к жалу индикатора! Жало – это, по сути, оголенный проводник, если дотронуться им до контакта, находящегося под напряжением, и одновременно прикоснуться к нему пальцем, ударит током! Поэтому при работе держать отвертку разрешается только за рукоятку!

Пользоваться отверткой просто. Для того, чтобы проверить наличие напряжения в цепи, нужно прикоснуться пальцем к контакту на головке указателя, а жалом к оголенному проводнику или токоведущей части оборудования. Если они под напряжением «неонка» начнет светиться.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

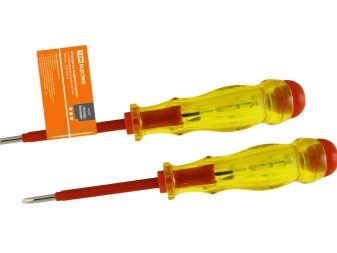

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи

Параметры выбора

Как пользоваться индикаторной отверткой и что она может, вы уже знаете. Теперь надо узнать, как выбрать подходящую модель. Даже самая сложная индикаторная отвертка стоит не более 12-15$ (это европейских производителей, «китайцы» раза в три дешевле). Обычную можно купить вообще рублей за 20 (порядка 25 центов). Несмотря на это, выбирать ее тоже надо с умом. В хозяйстве лучше всего иметь две модели: обычную — как детектор фазы, и со светодиодом контактного типа — для прозвонки и определения целостности проводов. Более «навороченные» модели требуют постоянной практики, иначе вы просто забудете что и как делать. А читать каждый раз мануал — не самый лучший вариант.

Внешне очень похожи, но функциональность может сильно отличаться

Даже если вы определились с типом индикаторной отвертки, которую ходите приобрести, надо выбирать ее по определенным параметрам:

• Для какого напряжения.
  • Если измерения надо проводить для однофазной сети, диапазон измерений должен быть 70-250 В или 100-250 В.
  • Для трехфазных сетей есть модели, которые могут измерять напряжение до 400 В.
  • Для низковольтных тоже свои модели — 12-24-36 В.
• Длина индикаторной отвертки. По размерам они могут быть в двух вариантах: около 12 см и 18-19 см. Первыми удобно работать там, где мало места. Например, в электрошкафу. Вторыми удобнее «доставать» находящиеся вдалеке контакты или провода.

Вот, собственно, и все параметры. Выбор не так уж и сложен. Главное — не забывайте: перед тем как пользоваться индикаторной отверткой, обязательно проверять ее работоспособность и соблюдайте правили электробезопасности при работе.
