Аппарат бабингтона и другие виды горелок на отработанном масле, их изготовление

Инструкция по эксплуатации

Использование масляного котла для отопления частного дома может оказаться весьма притягательным делом. Но только в том случае, если не нарушать базовые принципы эксплуатации. В случае проникновения воды в топливную массу она начинает бурно гореть. Избежать пожара можно, если немедленно применить углекислотный огнетушитель. Разумеется, он должен быть размещен непосредственно в котельном помещении.

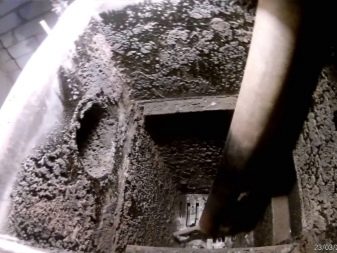

Очистка камер сгорания производится минимум раз в 24 часа. Для этого используется особый скребок, который с фабричными изделиями идет в комплекте. Очистка производится после остановки котла и полного дожигания горючего до фазы сухой золы. Суть: котел переводится в режим розжига (если нет специального режима выключения). После угасания огня нужно, выждав 5 минут, открыть зольник и очистить его.

Далее котел разжигается по обычной схеме, запускается автоматика. Дымоход чистить не следует. Очищать трубку, по которой подается масло, приходится довольно редко и только при применении некачественного топлива. Проверять эту деталь нужно, как только обнаруживаются признаки плохой подачи масла. Крышка котла снимается, ее переворачивают и осматривают деталь.

Для чистки используют:

• стальную арматуру;

• толстые сверла;

• проволоку;

• щетку из металла.

Автоматику нужно продувать от пыли. Регулярно требуется оценивать ее состояние. Обнаружив накопившуюся пыльную массу, следует немедленно устранить ее, даже когда срок не пришел формально. Помещения с повышенной влажностью оборудуются автоматикой таким образом, чтобы она оказывалась за стеной. Проводку выводят через эту стену, если есть малейшая возможность сделать именно так.

Розжиг начинается с открытия крана, после чего дно камеры сгорания должно покрыться слоем масла от 0,5 до 1 см. Если его меньше или больше, запускать котел нельзя. В случае необходимости быстрого розжига туда добавляют 50-100 г керосина, особой жидкости либо дизельного топлива. Обычно розжиг производят при помощи бумажного или сделанного из ветоши фитиля. Этот фитиль поджигают и спускают через зольник или сквозь верхний люк до самого дна рабочего отсека.

Далее, когда жидкость загорается:

• запускают вентилятор, обеспечивающий наддув;

• следят, чтобы масло не горело без наддува;

• закрывают крышку на зольнике;

• выжидают от 120 до 300 секунд, чтобы масло закипело и котел вошел в рабочий режим.

Нельзя опускать подающий топливо насос до самого дна резервуара. Если сделать так, в котел может попасть осадок. Целесообразно выдерживать промежуток в 0,1 м. Специалисты полагают, что стоит хотя бы раз в месяц очищать бак от накапливающихся там засоров.

Чтобы погасить котел, закрывают кран и дожидаются выгорания топлива. Отключать поддувающий вентилятор можно минимум через 5 минут после окончательного выгорания горючего. Если продув камеры недостаточен, образуется много дыма и сажи. Попав в управляющий блок, они выводят его из строя.

Периодически дно камер сгорания очищают от набирающихся постепенно негорючих веществ. Чем хуже топливо, тем чаще такая очистка оказывается необходимой потребителям. Сократить количество шлака можно, если отказаться от синтетического или трансмиссионного масла. В случае появления необычно большого количества сажи и копоти следует немедленно остановить котел и вызвать специалистов. Также поводом для срочного ремонта является необычный шум и неоправданно частое потухание.

Недопустимо подключать котел на отработанном масле к отопительной системе, которая имеет меньшую мощность, чем он сам. При недостаточном потреблении тепла радиаторами система изнашивается исключительно быстро. Запрещено доливать в разогретую камеру дизельное топливо. Также крайне опасной практикой оказывается применение смесей масел с высокооктановым горючим. Это может спровоцировать взрыв или просто ускорить износ во много раз.

Подача топлива в горелку

Это была одна из самых сложных проблем – обеспечить капельную подачу топлива. Сама горелка не чувствительна к твердым примесям в масле, но капельный механизм очень чувствителен. Проблема решилась так. На нижний конец заборного шланга я установил масляный фильтр от автомобиля, обеспечивающий полную фильтрацию (бывают фильтры с частичной фильтрацией, но они нам не подойдут). У фильтра резьба метрическая. Найти подходящий патрубок, чтобы на него навинтить фильтр мне не удалось. Но я взял штуцер подходящего диаметра, надел на него кусок шланга из маслостойкой резины и просто туго засунул его в отверстие фильтра. Фильтр надо регулярно, раз в месяц, менять.

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

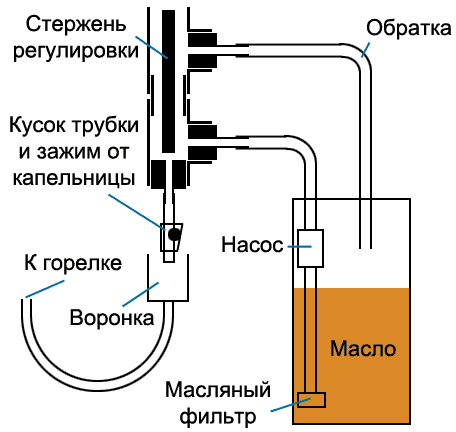

В качестве масляного насоса использую бензонасос высокого давления от инжекторной Волги ГАЗ 3102-40I. Ему тяжеловато вращаться с маслом внутри, но это компенсируется тем, что на выходе практически нет избыточного давления. В инжекторе на выходе более 3 атмосфер. В общем, в процессе испытаний насос показал себя отлично. У него только один недостаток, он слишком производительный. Но с этим удалось легко справиться. Решение показано на схеме. Собрана конструкция из двух полудюймовых тройников, трех штуцеров, ниппеля и куска шпильки (стержень для регулировки).

Теперь насос накачивает ровно столько масла, сколько помещается в конструкцию с учетом нахождения в ней стержня, до выхода обратки. Все остальное масло стекает обратно.

На нижний штуцер одет кусок медицинской капельницы с зажимом для регулировки скорости капания. Из него масло капает в открытую воронку. Скорость капания надо отрегулировать так, чтобы горелка устойчиво горела, но не коптила. Чем меньше масла, тем лучше сгорание, но может начать погасать пламя. Регулировка зависит от вязкости, температуры и свойств топлива. Так что, если топливо меняется, то требуется новая регулировка. Масло должно быть комнатной температуры (10 – 20 гр.), иначе оно капать не будет.

Петля трубки перед горелкой заполняется маслом и образует гидравлический запор, препятствующий выходу воздуха от компрессора через этот патрубок. Воронка, в которую капает масло, должна быть открыта, чтобы исключить влияние давления в горелке на скорость капания. Воронка должна быть на такой высоте, чтобы уровень масла при включенном воздушном компрессоре и отсутствии подачи отработки стабилизировалось на самом дне воронки. Воронку я сделал из пустой пластиковой бутылки из-под питьевой воды. Отрезал донышко, а в горлышко вклеил штуцер. Только вклеивать штуцер надо маслостойким клеем. Я сначала вклеил моментом. Момент моментально растворился от масла. Подойдет, например, поксипол.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

Разновидности горелок и сфера их применения

Горелки — это уникальная, полностью укомплектованная система, подходящая для паровых и водогрейный котлов, парогенераторов большинства производителей.

Горелки можно подразделить на несколько видов:

• Осветительные.
• Сварочные.
• Нагревательные.

По используемому топливу они могут быть:

• Газовые.
• Жидкотопливные.
• Комбинированные.

Горелки классифицируются по регулированию в работе с котлом:

• Модулируемые горелки.
• Одноступенчатые горелки.
• Двухступенчатые горелки.

Горелки применяются:

• для нагрева воды в бойлерах;
• для водяного отопления СТО;
• для водяного отопления складов;
• для водяного отопления дома;
• для водяного отопления дачи;
• для обогрева теплиц;
• для нагрева воздуха в бане;
• для нагрева воздуха в сушке;
• для получения пара;
• для сушки песка;
• для сушки глинозема;
• для обжига керамических изделий;
• для обжига кирпича;
• для плавления алюминия;
• для сушки титановой губки;
• и еще во многих узлах.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Горелка Бабингтона своими руками

Еще один вид факельных горелок, доступных для изготовления в домашних условиях – сферическая горелка Бабингтона.

В ее устройство входят:

• тройник диаметром два дюйма;
• металлическая трубка для подачи топлива;
• сгон по размеру резьбы используемого тройника;
• полый стальной шар;
• воздушный компрессор;
• металлические уголки;
• толстая проволока.

Горелка Бабингтона своими руками

Схема конструкции

Тройник – это основа прибора.

1. В него по резьбе вворачивается сгон с просверленным сбоку отверстием 15 – 20 мм (для розжига) – получаем горелку с соплом.
2. Сверху буквы «Т», образуемой тройником, сверлится отверстие для подключения трубки, подающей жидкое топливо. Она навивается в виде спирали вокруг нагреваемого пламенем сопла. Это нужно для достижения необходимой температуры и вязкости масла.
3. А под выходом питающей трубки, внутри тройника, закрепляется шар или полусфера, с калиброванным отверстием 0,27 мм ± 0,02 мм, сориентированным строго по центру сопла. Можно для упрощения задачи использовать жиклёр указанного размера.
4. Воздух подается от компрессора патрубком, подсоединенным с обратной стороны шара.
5. Через нижнее ответвление тройника сливаются излишки масла.
6. Масляная питающая емкость закрепляется подальше от горелки (и выше нее) для обеспечения необходимого давления.
7. Весь аппарат устанавливается на ножки, которые можно сделать из толстой проволоки. Он должен быть очень устойчивым!

Прибор работает так. На сферическую поверхность подается самотеком или с помощью насоса, масло. Изнутри шара, обтекаемого маслом, выходит под давлением воздух, накачиваемый компрессором.

Он распыляет масло и образует факел, направляемый в сопло. Эта конструкция монтируется внутри тройника. Лишнее масло и примеси собираются в отстойник, расположенный ниже. Чтобы избежать возгорания его нужно расположить как можно дальше от факела.

Преимущество этого типа факельной горелки в том, что она неприхотлива к качеству и вязкости масла. Поскольку через калиброванное отверстие проходит только воздух.
