Дроссель для ламп дневного света: назначение, замена, правила выбора

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

1. Полном отсутствии включения.
2. Кратковременных мерцаниях лампы с дальнейшим включением.
3. Продолжительном мерцании без дальнейшего включения.
4. Гудении.
5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

• гудение светильника из-за дребезжания пластин;
• лампа зажигается нормально, потом темнеет по краям и гаснет;
• перегрев ЛДС;
• после включения внутри колбы бегают змейки;
• сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Для чего нужен дроссель

Технические характеристики

Характеристики энергосберегающей лампы предполагают наличие балласта, поглощающего лишнюю мощность в электроцепи. В лампе мощностью 36-40 Вт дроссель забирает около 6 Вт (15%).

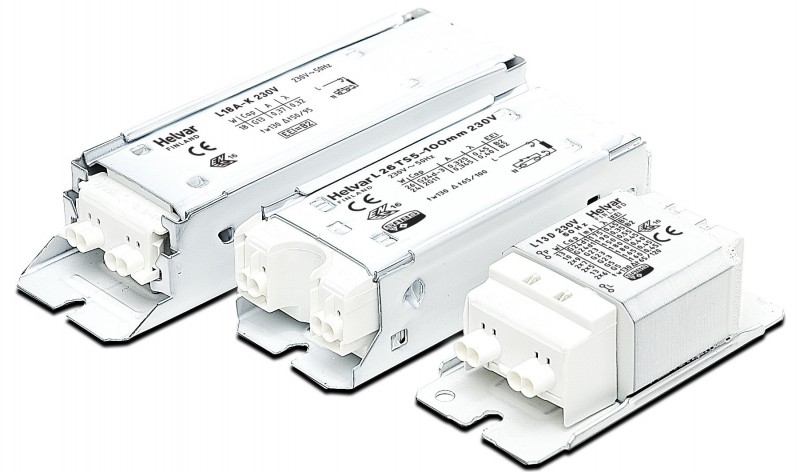

Электромагнитные дроссели для ламп люминесцентного типа

Основные функции дросселя:

• подогрев катодов для их подготовки к эмиссии электронов;
• создание напряжения, необходимого для стартового разряда;
• ограничение тока, протекающего по электрической схеме после старта.

В цепи переменного тока дроссель обеспечивает сдвиг фаз между током и напряжением. Величина отставания тока от напряжения, которую вызывает дроссель, указана в его маркировке (cos ϕ). Данная характеристика имеет еще одно название – коэффициент мощности.

Активная мощность определяется по формуле:

P = U х I х cos ϕ, где

U – напряжение,

I – сила тока.

При низком коэффициенте мощности растет потребление реактивной энергии.

Дроссели классифицируются по уровню мощности и шума.

По уровню мощности дроссели делятся на три класса:

• С – с низким уровнем;
• В – с супернизким;
• D – со средним уровнем поглощения.

Различаются дроссели и по уровню шума:

• С – очень низкий;
• А – особо низкий;
• П – пониженный;
• Н – нормальный.

Принцип работы

Устройство в лампе работает в паре со стартером по такому принципу:

• при подаче напряжения на лампу ток попадает на стартер – элемент, состоящий из баллона и конденсатора (в баллоне, заполненном инертным газом, размещены контакты из биметалла);
• под воздействием напряжения происходит ионизация газа, и ток протекает по цепи дросселя. Газ и контакты разогреваются, что приводит к увеличению силы тока до 0,5 А. Следом разогреваются и катоды и освобождаются электроны. Они, в свою очередь, способствуют разогреву ртутных паров, помещенных в трубку лампы;
• как только контакты замыкаются, завершается ионизация. Температура стартера падает, контакты размыкаются.

Наглядное представление работы дросселя

Как выбрать нужный вид

Выбрать дроссель к люминесцентной лампе, в первую очередь обращайте внимание на его мощность: она должна совпадать с мощностью светильника. Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется

Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги

Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется. Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги.

Еще один вопрос, требующий решения: какой дроссель вы хотите купить – электронный или электромагнитный. Цены на них заметно отличаются.

Cтоимость электромагнитного дросселя в зависимости от мощности начинается примерно со 150 рублей (импортный вариант), а
минимальная цена на электронный дроссель составляет около 500 рублей.

Рекомендуем Вам также более подробно ознакомиться с мощностью люминесцентных ламп.

Характеристики дроссель для ламп

Основной характеристикой является индуктивность. Но, кроме нее, существует еще несколько параметров, которые характеризуют данный прибор. Они определяют мощность устройства, возможности его использования и срок службы.

Основные характеристики:

• мощность. Она определяется видом сердечника и обозначает уровень сигнала, который может пропустить ограничитель. Мощность измеряется в ваттах;
• угол потерь — вспомогательная характеристика, обозначающая качество дросселя. Чем меньше угол, тем ограничитель лучше;
• частота тока. Она измеряется в герцах. В зависимости от данного показателя дроссели делятся на три вида: низкочастотные с установленной границей колебаний в 20-20000 Гц, ультразвуковые ограничители с колебаниями 20-100 кГц и мощные сверхвысокие дроссели колебания, у которых более 100 кГц;
• допустимое значение пропускаемого тока измеряется в амперах;
• сопротивление в неподключенном состоянии измеряется в Омах.

Разные виды дросселей

Обратите внимание! Современный рынок переполнен сотнями видов ограничителей, которые отличаются по своим характеристикам. Таким образом можно найти идеальный вариант, который подходит под конфигурации и электрическую цепь дома

Также ограничители могут отличаться формой и своим весом.

Назначение балласта

Обязательные электрические характеристики светильника дневного света:

1. Потребляемый ток.
2. Пусковое напряжение.
3. Частота тока.
4. Коэффициент амплитуды тока.
5. Уровень освещённости.

Дроссель обеспечивает высокое начальное напряжение для инициирования тлеющего разряда, а затем быстро ограничивает ток для безопасного поддержания нужного уровня напряжения.

Основные функции балластного трансформатора рассматриваются далее.

Безопасность

Балласт регулирует мощность переменного тока для электродов. При прохождении переменного тока через дроссель напряжение повышается. Одновременно ограничивается сила тока, чем предотвращается короткое замыкание, которое приводит разрушению люминесцентного светильника.

Подогрев катодов

Для работы светильника необходим всплеск высокого напряжения: именно тогда происходит пробой межэлектродного промежутка, и загорается дуга. Чем холоднее лампа, тем выше необходимое напряжение. Напряжение «проталкивает» ток через аргон. Но у газа есть сопротивление, которое тем выше, чем холоднее газ. Поэтому требуется создать более высокое напряжение при максимально низких температурах.

Для этого требуется реализовать одну из двух схем:

• с помощью пускового выключателя (стартёра), содержащего небольшую неоновую или аргоновую лампу мощностью 1 Вт. Она нагревает биметаллическую полосу в стартёре и облегчает инициирование газового разряда;
• вольфрамовыми электродами, через которые проходит ток. При этом электроды нагреваются и ионизируют газ в трубке.

Обеспечение высокого уровня напряжения

При разрыве цепи магнитное поле прерывается, импульс высокого напряжения посылается через светильник, и возбуждается разряд. Используются следующие схемы создания высокого напряжения:

1. Предварительный подогрев. В этом случае электроды нагреваются до инициирования разряда. Пусковой выключатель замыкается, позволяя току протекать через каждый электрод. Переключатель стартера быстро охлаждается, размыкая переключатель и запуская напряжение питания на дуговой трубке, в результате чего и возникает разряд. Во время работы вспомогательное питание на электроды не подаётся.
2. Быстрый запуск. Электроды нагреваются постоянно, поэтому балластный трансформатор включает две специальные вторичные обмотки, которые обеспечивают низкое напряжение на электродах.
3. Мгновенный запуск. Электроды перед началом работы не нагреваются. Для устройств мгновенного пуска трансформатор обеспечивает относительно высокое пусковое напряжение. Вследствие этого разряд легко возбуждается между «холодными» электродами.

Устройство стартеров и дросселей и принцип их работы

Стартер
состоит из небольшой стеклянной колбы, заполненной газом. Колба размещается внутри металлического или пластикового корпуса. На нижней стороне стартера имеются два электрода, которые непосредственно вступают в контакт с проводами лампы во время работы. Сверху стартера иногда бывает окошко. Стартеры часто выходят из строя, но их очень легко заменить, потому что они съемные.

Дроссель
представляет собой катушку в металлической оболочке. По мощности устанавливается такой же, как и сама лампа. Без дросселя лампа не будет работать. Дроссель поджигает находящиеся в лампе пары ртути и ограничивает подачу тока. Дроссель стабилизирует напряжение в сети, если оно выше номинального.

Принцип работы стартера и дросселя заключается в том, что один элемент (стартер) запускает в работу электроды, а дроссель поддерживает эту работу. При включении тока в цепи первым включается стартер. Он прогревает электроды, увеличивается подача тока на прибор, нагревается биметаллическая пластина стартера. После того, как электроды прогрелись, контакт размыкается, и ток передается на дроссель. Некоторое время дроссель накапливает напряжение, газ в колбе пробивается, и лампа загорается.

При работе ток равномерно распределяется между дросселем и лампой, что обеспечивается стабильную работу даже при условии повышенного напряжения. Дроссель не расходует энергию на себя, он всего лишь накапливает ее и преобразовывает.

Без стартера, в основном, невозможно включение лампы, использующей определенные дроссели. Она просто не загорится. Тогда как при дальнейшей работе лампы стартер не нужен. Можно даже вытащить его, если необходимо, и проверить его или заменить во время работы лампы. Но последующее включение потребует наличия стартера. Также возможна работа лампы без стартера, напрямую. В таком случае лампа зажигается путем холодного старта, что значительно снижает срок ее службы. Дроссель обеспечивает работу лампы. Без него лампа работать не будет.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

• создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
• образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
• обеспечение стабилизации электрического разряда;
• способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

• дроссель мощностью в 9 Вт — для энергосберегающих ламп;
• 11 Вт — для миниатюрных светильников;
• 15 Вт — для настольных светильников;
• 18 Вт — для офисных ламп;
• 36 Вт — для малых люминесцентных ламп;
• 58 Вт — для потолочных светильников;
• 65 Вт — для многоламповых потолочных светильников;
• 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

• EL — лампа;
• SF — стартер;
• LL — дроссель;
• 1, 2 — спирали лампы;
• C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Схемы подключения

Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.

Рисунок 3. Подключение к патрону лампочки

Через дроссель

Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.

Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов

Световой поток при этом остается неизменным, что важно для любого источника освещения

Рисунок 5. Схема подключения ДРЛ через дроссель

Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.

Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.

Без дросселя

Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.

Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.

Рисунок 5. Схема подключения ДРЛ без дросселя

Элемент сопротивления можно заменить конденсатором или набором конденсаторов

При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Watch this video on YouTube

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

• формирование напряжения запуска;
• ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

• длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
• большие искажения формы напряжения питающей сети (cosф<0.5);
• мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
• большие массо-габаритные характеристики;
• низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
• низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Watch this video on YouTube

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

• с предварительным подогревом электродов;
• с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.

Особенности люминесцентных светильников

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.
