Фильтрующий колодец: конструкция, назначение, технология устройства

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

1. Пластик (ПВХ, ПЭ);
2. Чугун;
3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Септик

Установка септика на участке целесообразна в том случае, если существует дефицит воды, а также актуальным является вопрос перерасхода жидкости, который сопряжен с дополнительными тратами.

Для чего нужен?

Установка септика – задача, которую под силу решить почти каждому владельцу участка. Устройство можно сделать из подручных средств, благодаря чему поступающая в емкость вода будет проходить фильтрацию. Кроме того, конструкция может быть использована для очистки дренажных вод и фильтрации канализационных стоков.

Благодаря септику домовладельцы получают следующие преимущества:

• наличие воды для проведения полива, однако за эту воду не будет необходимости дополнительно платить;
• в первом отсеке септика естественным путем образуется органическое удобрение, которое можно использовать повсеместно;
• наличие очистного резервуара послужит решением возможных проблем с санэпидемстанцией.

Как работает?

Принцип функционирования приспособления достаточно простой: в первом отсеке собираются вода из дренажной системы и нечистоты из канализации. В процессе поступления жидкости ил оседает на дно, а вода, наполнив первый отдел резервуара до предела, свободно перетекает во вторую камеру. То есть, по сути, первый отдел служит для механической очистки жидкости от ила и других включений.

Последующие отсеки проводят биологическое очищение поступившей жидкости, благодаря имеющимся микроорганизмам. Их специально приобретают в супермаркетах. При откачке жидкости из последнего отдела септика, владельцы конструкции получают очищенную воду, которую без опасений можно применять для хозяйственных потребностей, в особенности для полива.

Этапы монтажа

Для обустройства септика потребуется котлован, который сможет уместить три пластиковые или бетонные трубы. После того как яма будет вырыта, в нее устанавливаются изделия на расстоянии одного метра друг от друга. Дно каждого изделия бетонируется. Такая особенность поможет избежать протечки воды и отходов. На высоте около 10 сантиметров от верха изделия все три емкости соединяются между собой трубами.

После выполнения вышеперечисленных работ конструкция засыпается гравием, щебнем и кирпичом, что увеличит прочность септика. Заключительным слоем будет грунт, который необходимо тщательно утрамбовать. На завершающем этапе выполняется установка люков для каждого резервуара. Для их обустройства вокруг каждой трубы выполняется бетонирование поверхности.

Предназначение и принцип работы фильтрующего колодца

Фильтрующий колодец применяется как природный очиститель для сточных вод. Его используют при отсутствии канализации и возможности вывести бытовую воду в водоем, предназначенный для таких отходов.

Картинка поясняет схему функционирования такого колодца

Система очистки бытовых вод довольно простая.

Вода из дома попадает в септик или отстойник, где оседает часть тяжелых частиц. Частично очищенная вода по трубе выводится в емкость.

Фильтрующий колодец для септика применяется не только как место отвода воды, но и как дополнительный фильтр, где заканчивается последняя стадия очистка и жидкость всасывается в грунт. Если объём бытовых отходов не более 1 кубического метра в сутки, то на участке монтируется очистительная емкость, как самостоятельное сооружение. В обратном случае он выполняет функцию обработки вод.

Сооружение монтируют на расстояние 30 метров от источника питьевой воды.

Установка фильтрующего колодца

В первую очередь, следует учесть, что очистительный колодец подходит только для определенных видов грунта.

Песчаный грунт, торф, рыхлых грунт горных пород, которые содержат немного глины, являются отличным местом для полного функционирования природного фильтра. Фильтрующий колодец в глине не будет в полной мере выполнять свои функции, так как глина по своей сути, очень плохо пропускает воду. Для грунтов, которые слабо очищают и впитывают жидкость, существуют другие способы очистки воды.

Кроме того, грунт также влияет на площадь сооружения и на срок его службы. Эффективность работы фильтра достигается за счет глубины размещения грунтовых вод, которые должны находиться на полметра ниже, чем колодезное дно.

Совет. Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не стоит, так как у воды будет отсутствовать возможность всасываться в землю. Также стоит учесть глубину промерзание грунта зимой.

Фильтрующий колодец состоит из:

• перекрытия;
• стенок (бетон, кирпич, покрышки, пластиковые бочки);
• донного фильтра (щебень, кирпич, шлак, гравий);

Под донным фильтром подразумевают насыпь на дне высотой около метра. Крупные частицы укладываются посередине, а мелкие по периметру.

Пример донного фильтра из камня

Сточная вода перед попаданием в очистительную емкость, находится в септике. Далее она по трубе перемещается в колодец.

Расстояние между септиком и фильтрующим колодцем должно составлять 20 см.

Стенками для колодца может служить бочка, кирпич, камень, стандартные бетонные кольца и покрышки. Главное, чтобы они имели отверстия диаметром до 10 см и располагались в шахматном порядке.

Фильтрующая емкость должна быть оснащена вентиляционной трубой диаметром 10 см. Над уровнем земли труба должна находиться на высоте около метра.

Стандартные размеры современных фильтрующих емкостей составляют 2 метра в диаметре и 3 метра в глубину. По форме они строятся квадратные или круглые. Через несколько лет после начала эксплуатации фильтра для сточных вод и появления первых проблем, каждый задает себе вопрос как восстановить фильтрацию фильтрующего колодца.

И перестает пропускать воду в грунт. Для замедления этого процесса специалисты рекомендуют установить несколько отстойников для воды. А при сильном заиливании вызывать машину ассенизатор.

Делаем такой колодец из подручных средств: из кирпича и покрышек

Для монтажа фильтрующего колодца из кирпича выкапывается большой котлован. Устанавливается опалубка и обкладывается кирпичом. Камень ложится на небольшом расстоянии. На дно емкости засыпается дренажный слой. А сверху закрывается деревянной или пластиковой крышкой.

Пример колодца из использованных шин

Дешевым и доступным вариантом считается создание фильтрующего колодца из покрышек. Чаще всего для этой цели выбираются автомобильные и тракторные шины. Такое сооружение не долговечное, но способно более 10 лет прослужить на благо окружающей среды.

Процесс обустройства емкости довольно простой.

В начале выкапывается яма по диаметру покрышек и засыпается щебнем толщиной около 30 см. Остатки кирпича и шлака также подойдут. Кроме того, щебнем засыпается пространство между покрышками. В верхней покрышке вырезается дырка для трубы. Для обеспечения гидроизоляции с внешней стороны автопокрышки оборачиваются плотным полиэтиленом или рубероидом.

Установка фильтрующего колодца является обязательным для любого загородного дома, где отсутствует система центральной канализации. Это поможет уберечь грунтовые воды от загрязнений опасными химическими частицами.

На видео показан процесс постройки фильтрующего колодца. Обязательно его посмотрите.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
2. Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Основные виды

Существует несколько разновидностей канализационных фильтрующих сооружений, работающих по схожему принципу, но отличающихся по области применения.

• Дренажный тип колодца используется как дополнение к сложной системе дренов – подземному трубопроводу с перфорацией. Колодец служит для отвода воды от строений и участков земли, а также фильтрует ил и песок, позволяя воде очиститься для слива, например, в водоём.
• Для очистки септика используется дополнительный фильтрационный колодец, имеющий толстую фильтрационную подушку (не меньше 60 см, лучше 1 метр) из нескольких слоёв: песка, щебня, битого кирпича, отвального шлака.
• Для канализации открытого типа. Такие колодцы ещё называют смотровыми. Хозяева получают возможность визуально контролировать степень наполнения колодца. Фильтрующий материал расположен на дне. В случае быстрого заполнения колодца, его содержимое можно откачать насосом.

Несколько советов по дренажному колодцу

1. Не нужно затрачивать финансы на гидроизоляционные материалы, тут они не нужны. Наоборот, чем лучше и равномернее будет уходить вода, тем проще пользование системой и ее очистка.
2. Колодец нельзя устанавливать на участке, где есть проблемы с высоким уровнем грунтового водоносного слоя. Лучше всего углубиться даже ниже глиняных слоев, чтобы стоки проходили как можно более тщательную фильтрацию;
3. Избежать пучения грунта, максимально дочистить стоки и добиться лучшего поглощения позволит нетолстый (200 мм) слой крупнозернистого песка или песчано-гравийной смеси (малой фракции), уложенный на дно колодца;
4. Перфорация стенок должна производиться правильно: не ниже 500-800 мм от уровня дна, чтобы вода выходила равномерно;
5. Для избежания заиливания перфорации, необходимо окружность бочки или кольца засыпать керамзитом, среднефракционным гравием;
6. Качественная вентиляция, гидроизоляция верхней части дренажного колодца, утепление верха – все эти требования для бесперебойной функциональности системы обязательны. Правильно будет установить на конструкцию крышку съемного типа, чтобы иметь доступ к внутренней части;
7. Просчет параметров, соответственно объемы выброса вод, определение места для дренажного колодца – первоочередные задачи, необходимые к решению до начала строительства.

И немного знаний для тех, кто решил установить дренажные тоннели

Расходная часть конструкции велика, однако, следуя подсказкам можно чуть сократить расходы:

1. Глубина траншеи равно модульному размеру и плюс полметра, общая глубина ямы – 2 метра. Дно обкладывается 500 мм песка, затем 300 мм щебня, подушка утрамбовывается и только потом устанавливается модуль. Способ поможет избежать затрат на геотекстиль или другие дорогие фильтрующие материалы;
2. Для незаиливания модулей, можно применять геотекстиль (накрыть), а можно и мелкофракционный керамзит;
3. После всего система засыпается щебнем средней фракции, без заделки отверстий для вывода вентиляционных труб;
4. Осталось досыпать слой до уровня почвогрунта. Не стоит брать дорогие составы, достаточно сделать смесь из земли и песка. В отдельных случаях, потребуется георешетка.

Порядок устройства дренажного колодца своими руками

Независимо от назначения колодца последовательность работ по его монтажу можно считать типовой, и все же существуют некоторые нюансы.

Для ливневой канализации

Поскольку последовательность выполнения монтажных работ одинакова для всех видов дренажных колодцев, рассмотрим ее на примере железобетонного колодца для ливневой канализации.

Для оперативного выполнения монтажных работ необходимо заранее подготовить:

• железобетонные кольца;
• бетонную плиту для устройства днища резервуара или компоненты, необходимые для устройства бетонной стяжки;
• битумную мастику или жидкое стекло для герметизации стыков;
• трамбовку и мастерок.

Кроме этого, необходимо предусмотреть возможность заезда тяжелой подъемной техники.

Последовательность операций выглядит следующим образом:

Производится разметка основных элементов системы и выполняются земельные работы (копка траншей и котлована для устройства колодца).
На дне котлована обустраивают песчаную подушку, которую тщательно трамбуют. Для большей эффективности песок проливают водой.
На утрамбованный слой песка укладывается железобетонная плита или заливается армированная бетонная стяжка, толщина которой должна быть не менее 100мм

В процессе выполнения этих работ крайне важно добиться горизонтальности бетонного основания.
В железобетонных кольцах в заранее отмеченных местах формируют отверстия для труб. Наружная поверхность колец обильно покрывается битумной мастикой или жидким стеклом.
С помощью подъемника опорное кольцо медленно поднимают и опускают на бетонное основание.
При необходимости установки нескольких колец, на верхний торец предыдущего наносят цементный раствор и только после этого устанавливают следующее кольцо.
В заранее подготовленные отверстия устанавливают патрубки, а оставшиеся щели и зазоры заделывают цементным раствором

После полного высыхания раствора места установки патрубков обрабатывают битумной мастикой или жидким стеклом. Кроме того, мастикой необходимо покрыть и днище шахты.
Последнее кольцо накрывается бетонной плитой с отверстием, в которое устанавливается горловина колодца. Установленная таким образом горловина накрывается люком или специальной решеткой.
Зазор между наружной поверхностью колец и грунтом до половины засыпается песком и трамбуется. Остальное пространство засыпают землей до самой поверхности. После того как подсыпанный грунт окончательно устоится, по периметру обустраивают отмостку из цементного раствора.

Важно! Прежде чем приступить к эксплуатации дренажного колодца необходимо убедиться в его герметичности. Для этого трубы перекрывают и заполняют резервуар водой

Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации.

Для септика

Тампонажные дренажные колодцы имеют некоторое сходство с обычной выгребной ямой. Они также не имеют дна и после фильтрации позволяют свободно уходить в почву.

Колодцы для септика устроен довольно просто, поэтому может быть смонтирован своими силами из подручных материалов. Последовательность монтажных работ выглядит следующим образом.

1. Выкопать яму, объем которой превышает объем будущего септика.
2. Установить в котлован комплект бетонных колец, набор покрышек или большую пластиковую бочку без дна, другими словами сформировать боковые стенки колодца. Помимо перечисленных выше материалов, можно использовать кирпич, укладывая его оставляя специальные дренажные окна.
3. Дно колодца засыпать щебнем или крупнозернистым песком.
4. Для обеспечения интенсивного водоотвода в боковых стенах колодца на высоте от 500 до 800мм проделываются специальные дренажные отверстия.
5. С помощью канализационных труб соединить септик с колодцем и подключить дополнительную вентиляцию. В противном случае возможно «завоздушивание» системы.
6. Тщательно загерметизировать вход в септик.
7. Засыпать песком и грунтом пространство между наружной поверхностью резервуара и стенками котлована.

На этом работы по оборудованию дренажа для септика можно считать завершенными.

Важно! Заглублять дренажные колодцы следует ниже уровня глины, кроме того, уровень залегания грунтовых вод в месте устройства колодца должен быть не меньше 2 м. https://www.youtube.com/embed/_zfFleJCSCQ

Строительство дренажных колодцев не отличается особой сложностью, однако требует наличия точной технической документации. Правильно установленные колодцы существенно увеличивают эффективность функционирования дренажной системы в целом.

Строительство дренажных колодцев

Самым простым считается установка колодца из пластика. Для монтажа колодца отрывается котлован нужной глубины, в него устанавливается корпус изделия. После этого производят присоединение дренажных труб к патрубкам и герметизацию образовавшихся соединений. Герметизацию производят битумом или мастикой. После этого колодец уплотняют песком и грунтом. Щебень применять для заполнения зазоров вокруг колодца не рекомендуется – можно повредить стенку колодца. В случае применения трубы большого диметра, сооружается пластиковое или бетонное днище, стыки герметизируются.

Сразу стоит отметить, что строительство фильтрующих колодцев отличается отсутствием операций по сооружению днища. Вместо него укладывается слой гравия и слой песка суммарной толщиной не менее 300 мм. Работы по герметизации внутренней поверхности колодца и стыков входящих труб не требуются. Они проводятся лишь из соображений увеличения прочностных показателей конструкции колодца.

Для строительства колодцев из колец, в опалубку или из кирпича понадобятся следующие материалы и инструменты:

• Шанцевый инструмент (лопата совковая и штыковая);
• Топор, молоток, ножовка по дереву (для изготовления опалубок);
• Перфоратор с набором победитовых сверл;
• Кувалда;
• Мастерок, шпатель;
• Емкость для приготовления раствора;
• Кисти для работы с битумом;
• Измерительный инструмент – рулетка, отвес, строительный уровень.

Колодец из бетона, залитый в опалубку

На первом этапе отрывается котлован необходимого объема. Из досок сооружается опалубка днища (если не используется плита). Опалубка наполняется армирующими элементами, заливается бетонным раствором (соотношение 1 мера цемента на 3 меры песка). После качественного застывания цемента по периметру котлована сооружается опалубка стен. В опалубке прокладываются обсадные трубы для присоединения дренажа. В готовую опалубку укладывается армирование, производится заливка бетонным раствором. После застывания конструкции опалубка демонтируется, производится герметизация внутренней поверхности резервуара битумом (мастикой). В заранее выполненные отверстия заводятся дренажные трубы, стыки герметизируются. Затем на готовый резервуар укладывается плита с отверстием, устанавливается люк. Производится присыпка грунтом для улучшения тепловой изоляции.

Дренажный колодец из колец

Для строительства этой модификации потребуется привлечение автокрана или манипулятора. В отрытый котлован укладывается плита (или заливается предварительно в опалубку). На нее устанавливается первое кольцо. Затем производится установка последующих колец соединением в замок. В стенах колец выполняются отверстия для труб. Размеченные отверстия обсверливают по окружности победитовыми сверлами и выбивают сегмент кувалдой

При проведении этого вида работ необходимо соблюдать осторожность – от ударов кольцо может лопнуть

На следующем этапе заводят в готовые отверстия подающие трубы, герметизируют стыки и внутреннюю поверхность колодца. Устанавливается плита перекрытия и люк.

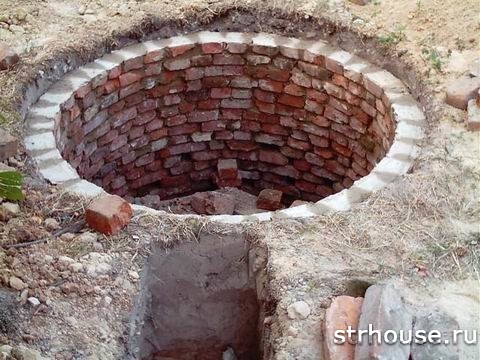

Колодец из кирпича

Сооружение этой модификации колодца во многом аналогично вышеописанным видам устройств. Отличие его состоит в том, что стены колодца выполняются в кирпичную кладку. Для этого необходимо иметь первичные навыки по этому виду работ. Поверхность кладки штукатурится цементным раствором, покрывается слоем гидроизоляции (битума). В качестве перекрытия используют плиту с отверстием для люка.

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП -85, -85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

• Водосборные коллекторы – в нижних точках участка;
• Дренажные колодцы – на поворотах каналов и через каждые 20 м.
• Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

• глубину заложения дренажной трубы;
• оптимальный уклон дрен;
• количество и места расположения колодцев;
• способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Для устройства подземного пристенного дренажа рассчитывают:

1. Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
2. Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Классическая схема дренажа вокруг дома

Чаще всего отвод воды от фундамента представляет собой систему дрен, окружающих дом, а также ревизионных и дренажного колодцев. Обустраивают такой дренаж следующим образом:

• вокруг дома выкапывают траншеи, дно которых имеет уклон в 5-10 мм на каждый метр в сторону низшей точки участка, где будет установлен водосборник;
• на утрамбованное дно засыпают щебень или другой дренирующий материал;
• сверху укладывают под уклоном дренажную трубу;
• в местах, где дрены формируют прямой угол или пересекаются несколько труб, устанавливают колодцы для ревизии;
• сверху дрены засыпают тем же дренирующим материалом, а затем песком и грунтом;
• в самой низкой точке участка монтируют дренажный колодец, который необходим для сбора воды;
• производят обратную засыпку всех колодцев.

Рекомендуется вводить трубы в водосборный колодец на высоте 0,15-0,20 м от дна, что защитит обратный клапан и дренажный насос, если он установлен, от заиливания.

Это упрощенное описание конструкции околодомовой дренажной системы. В реальности дренаж может быть пристенным или кольцевым, все зависит от особенностей грунта и самого частного дома.
