Диван своими руками: фотографии, чертежи и схемы

Как делать мебель в домашних условиях

Затем осуществляют закупку необходимых материалов, инструментов, когда все готово – приступают к реализации задуманного.

В работе потребуется владение разноплановыми умениями: столярными навыками, способностями выполнить обшивку каркаса, производить равномерную набивку подушек мягким материалом. Достаточно минимальной подготовки – освоить эти навыки можно в процессе изготовления изделия.

Диван-кровать: 2-в-1

Изготовление дивана-кровати своими руками решит проблему рационального использования пространства в малогабаритных квартирах, небольших домах, квартира-студиях. Красивый диван, оснащенный специальным механизмом, украшает интерьер днем, а вечером он легко трансформируется в многоспальную кровать. Традиционно все виды диванов, предназначенные для того, чтобы на них спать, называют диван-кроватью. Они могут раскладываться разными способами:

• по принципу обычной раскладушки;
• выдвигаться вперед – выкатные;
• по принципу «книжки» или «еврокнижки»;
• с поднимающимся до уровня лежака матрасом, получившего название «дельфин» или «кенгуру», так как действие движущегося механизма напоминает прыжок животных.

Конструкция диван-кроватей. Общее строение у всех модификаций диванов-кроватей одинаковое:

• жесткий каркас;
• мягкая поролоновая обивка с тканевой обшивкой;
• соединение отдельных частей осуществляется при помощи прочных движущихся механизмов, которые обеспечивают трансформацию всей конструкции и дают увеличение полезной площади изделия.

В зависимости от того, какой принцип работы у механизма – выкатной, раздвижной, раскладной – диван получает свое название. Некоторые модели оснащаются роликами для удобства движения и перемещения конструктивных элементов.

Угловой вариант

Кроме того, при индивидуальном изготовлении можно сориентировать изделие по своему желанию: сделать правосторонним, левосторонним или с возможностью переставлять маленькую приставную тумбу-оттоманку в любую сторону.

Угловой диван, как и другие самодельные изделие для собственного пользования, чаще всего делают из экологически чистых материалов: соснового бруса, фанеры. Мягкие подушки набиваются поролоном или холофайбером. Специалисты рекомендуют использовать надежную фурнитуру и практичную обивку.

Угловую конструкцию можно сделать с выкатным ящиком, оснастив ее недорогим механизмом «дельфин», зарекомендовавшим себя на рынке как прочный и долговечный. Раскладывание дивана по принципу «дельфин» основано на выныривании лежака из выкатываемого ящика и выравнивании его с уровнем сиденья – полезная площадь при этом становится равной 1,5 или 2-спальной кровати.

Боковое сиденье углового образца можно оснастить подъемным механизмом, приспособив его под бельевую тумбу. В ней удобно складывать белье, она легко открывается простым поднятием вверх за край.

Еврокнижка

Еврокнижка имеет простой и элегантный дизайн: сиденье, спинку и всего одну боковину. Сделать популярный диван-еврокнижку своими руками по чертежам и схемам, найденным в интернете, легче других моделей.

Если складывание двух частей обычной «книжки» обеспечивалось действием стального механизма, то «еврокнижка» работает по другому принципу: сиденье выкатывается вперед, двигаясь по направляющим. В образовавшийся пустой ящик укладывается спинка, поворачиваясь на 90°. Образуется ровная поверхность, на которой можно комфортно лежать.

• Каркас делается по чертежам из деревянных досок и бруса. Низ представляет собой 2 отдельных ящика, закрытых тонкими листами ДВП. Верхний будет выдвигаться вперед.
• Нижний пустой ящик ставится на ножки или прочные ролики, по его боковым краям устанавливаются направляющие.
• Верхний ящик монтируется так, чтобы перемещаться по направляющим, сверху он закрывается ДВП, формируя сиденье.
• Делается спинка – рама из бруса покрывается ДВП.
• На сиденье и спинку приклеивается мягкий материал: пенополиуретан, мягкий холофайбер или поролон – в зависимости от предпочтений мастера.
• Затем производится обшивка спинки, сиденья выбранной тканью.
• Спинка крепится при помощи обычных неразборных петель таким образом, чтобы она могла откидываясь укладываться в нижний ящик мягкой стороной вверх.

Пошаговая инструкция

Рассмотрим пример изготовления углового дивана для кухни.

Построение чертежа

Конструкция углового дивана имеет свои особенности и чтобы соблюсти все нюансы, необходимо предварительно произвести замеры и построить чертеж.

Стоит учесть следующие моменты:

• общие габариты всего дивана и его отдельных секций;
• высота ножек;
• нагрузка на элементы конструкции: усилить в наиболее нагружаемых местах (если предполагается хранить в ящиках тяжелые предметы, стоит надежнее укрепить дно);
• угол наклона спинки с учетом толщины обивки и предполагаемого наличия подушек;
• толщина, жесткость и материал обивки;
• механизмы открывания сидений, выдвижения ящичков.

Чертеж можно сделать на бумаге либо в чертежных программах. Можно воспользоваться готовыми схемами, которые есть на тематических сайтах: мебельных или строительных.

Процесс изготовления

После того как вы определились с размерами изделия, материалами обивки и наполнения, построили чертеж, можно рассчитать количество материала и приступить к работе. Раскроить детали можно самостоятельно либо прибегнуть к помощи специалистов. Они сделают эту работу быстро и аккуратно, а также обработают кромку. Правда, это скажется на итоговой стоимости дивана.

Для самостоятельной раскройки и сборки деревянного каркаса понадобятся шуруповерт, пила и стусло. Для обивки используется мебельный степлер. Прежде всего, нужно раскроить детали в соответствии с подготовленной схемой.

Длинная часть состоит из:

• дна;
• сиденья;
• спинки;
• боковин – 2 шт.;
• боковых частей для ящиков (длинные стороны) – 2 шт.;
• каркаса из брусков.

Порядок сборки:

• торцы на боковинах защитить кромкой, низ – подпятниками;
• собираем каркас и ящик (нижняя часть дивана);
• крепим к каркасу спинку, боковины и сиденье.

Короткая часть дивана собирается аналогичным образом, разница лишь в размерах. После того как обе прямые части дивана готовы, их нужно соединить углом. Сиденья делаем на петлях, чтобы они открывались, и был доступ к ящикам.

Последний этап – обивка дивана. Нужно раскроить наполнитель для сиденья и спинки с небольшим запасом по размерам. Прикрепить его можно на двусторонний скотч или клей. Полезный совет: если поролон обернуть синтепоном, это увеличит срок службы наполнителя и придаст ему еще больше мягкости.

Аккуратно пристреливаем ткань мебельным степлером. Если каркас от старого дивана хорошо сохранился, а обивка износилась, можно не с нуля собирать новый диван, а сделать реставрацию старого: перетяжку обивки.

О том, как сделать диван на кухню своими руками, смотрите в видео ниже.

Как сделать угловой диван самостоятельно?

Без подробной сборочной схемы приступать к этой работе нельзя. Угловой диван состоит из нескольких частей, изготовление и стыковка которых требует точности. Лучший крепежный материал для новичка – саморезы. Шиповые соединения каркаса — уровень опытного столярного мастера.

Итак, для сборки углового дивана понадобятся следующие материалы:

• деревянный брусок (сечение 30х50 мм);
• доска (25х80 мм);
• фанера или ДСП (толщина 12 мм);
• фанера (толщина 5 мм);
• поролон толщиной 10 см;
• тонкий поролон или ватин (для изготовления подкладки под обшивку корпуса);
• клей ПВА для крепления мягкой подкладки;
• мебельная обивочная ткань.

Для работы потребуется такой набор инструментов:

• шуруповерт;
• электролобзик и ножовка со стуслом;
• строительный нож для резки поролона;
• ножницы для резки мебельной ткани;
• степлер;
• саморезы;
• швейная машинка.

Прежде, чем сделать угловой диван самостоятельно нужно четко определиться с его компоновочной схемой и еще раз просмотреть все подготовленные чертежи.

Основанием каждого блока углового дивана служит рама из фанеры или плиты ДСП, закрепленной на брусковом каркасе. Если толщина плиты достаточно большая (от 16 мм), можно обойтись без бруска. В этом случае саморезы заворачивают непосредственно в торцы плит, высверлив в них направляющие отверстия небольшого диаметра для исключения раскалывания материала.

Для рационального использования внутреннего пространства в блоках №1 и №2 можно сделать съемные крышки. Для их опирания изнутри по контуру каркаса нужно закрепить брусок сечением 2х3 см, опустив его ниже верхнего среза плит на толщину крышки (12 мм). Для того, чтобы крышку можно было легко поднять, в ней сверлят два отверстия под пальцы.

По конструкции блоки №1 и №2 одинаковые, а вот блок № 3 мы сделаем с выдвижным ящиком-сиденьем, увеличивающим полезную площадь дивана. Это самый простой вариант, не требующий установки механизмов трансформации (выдвижных или поворотных). Их правильный монтаж и регулировка для новичков – сложный процесс.

Выдвижной ящик у нас будет с крышкой из ДСП или из толстой фанеры. Собрать его нетрудно, а вот сделать удобные складные ножки – проблема. Они будут мешать при задвигании ящика в корпус дивана. Вместо них мы увеличим высоту лицевой плиты ящика. Она будет играть роль опорной площадки при раскладывании дивана.

Для легкого выдвигания с обратной стороны лицевой панели ящика можно закрепить два колесика от офисных стульев. Корпус колесика не будет упираться в днище дивана, если в нем заранее сделать небольшой вырез.

Крышку на блоке №3 можно сделать съемной, чтобы складывать туда постельное белье.

Размеры подушки сиденья должны быть равны размерам площадки выдвижного ящика. Выдвинув ящик нашего углового дивана, мы снимаем подушку спинки и укладываем ее вместо матраца.

Далее наша пошаговая инструкция содержит описание сборки спинок. Для всех блоков углового дивана их конструкция одинаковая: вертикальные стойки соединяют три доски. Две нижние служат для фиксирования спинки к дивану, а верхняя обеспечивает жесткость и служит основой для крепления обшивки.

Собрав каркас спинки, спереди и сзади его нужно обшить фанерой толщиной 5 мм. Все острые углы обрабатываются наждачной бумагой, чтобы не было зацепов и неровностей при монтаже обивочной ткани. На все лицевые и боковые поверхности нужно наклеить ватин или тонкий поролон, чтобы обивка получилась более мягкой и объемной.

Последний этап изготовления – обшивка дивана тканью. Ее можно купить в специализированном магазине, сделав предварительный расчет площади обшивки и не забыв про запас в 5-10%, необходимый для раскроя и подворота на каркасе.

Для этого все лицевые части корпуса и спинки нужно обмерить и по полученным размерам выкроить куски материала. Крепятся они с помощью степлера на невидимых торцах панелей. Для того, чтобы ткань не морщилась на углах, сделайте на ней надрезы и плотно натяните перед пристреливанием скоб.

Подушки для спинки и сиденья углового дивана лучше всего сделать из поролона толщиной не менее 10 см. Оптимальная конструкция чехлов для них – съемная на замке «молния». При загрязнении чехлы легко снимаются и отправляются в стирку. Если у вас нет опыта в швейном деле, то начертите простенький эскиз подушки и закажите пошив чехлов в ателье.

Видео по теме:

Щитовой

Самостоятельная сборка дивана

Этот способ подходит для людей, не имеющих навыков в работе с деревом. Такой вариант немного проще и для его реализации вам необходимо запастись:

• двумя отслужившими дверными створками;
• скобами из металла;
• древесной пенькой;
• поролоном;
• материалом для обивки.

Деревянный вариант Основанием и спинкой в этой модели дивана будут выступать две использованные створки дверей из дерева. Вам потребуется предварительно произвести их чистку от старых покрытий и загрязнений, а затем обработать шлифовальной машиной.

Далее створки окрашиваются в выбранный вами цвет, при этом старайтесь, чтобы он соответствовал общему интерьеру помещения, в котором будет установлен диван в дальнейшем. Вы можете отдать предпочтение отделке деревянной поверхности шпоном.

Используя гвозди, укрепите одну створку на деревянной пеньке соответствующего размера, а затем при помощи скоб из металла и клея зафиксируйте на ней вторую деталь (спинку).

После этого начинайте изготавливать матрас: вырежьте поролон аналогичного размера с сиденьем и обтяните его плотной тканью (для этого идеально подойдет рогожа). Уже поверх этого материала будет натягиваться яркая ткань хорошего качества.

Главным требованием является сооружение максимально прочного и надежного каркасного основания. Именно на него ложится вся основная нагрузка, и если пренебречь этим требованием, можно получить травму в процессе эксплуатации, да и прослужит он совсем недолго. Исходя из этого, вы можете выбрать другой материал для основы, отвечающий требованиям.

Обыграть готовую конструкцию вы можете как угодно, все зависит от ваших предпочтений и фантазии.

Делаем основу.

1. По чертежу выпилите основу дивана из фанерных листов, используя электролобзик.
2. Смонтируйте каркас из вертикальных перегородок. При этом высоту будущего изделия просчитайте заранее. Так, диваны для столовой или кухни принято делать высокими, чтобы удобно было обедать или принимать гостей. Низкие диваны подходят для вальяжного отдыха и просмотра кинофильмов в гостиной.
3. На вертикальные стойки разместите несущие листы из фанеры. Мы описываем изготовление жесткого цельного (не раскладного) каркаса. К слову, внутреннее пространство в будущем можно использовать для хранения вещей. Если планируется подсветка или подключение техники, то оставьте технологическое отверстие под провода.
4. Спинку соберите из деревянного бруса, после чего обшейте его ДВП. Иногда целесообразно приобретать ламинированный материал, что позволит вписаться в дизайн.
5. Шероховатости и острые выступы каркаса обработайте наждачкой.
6. Обработайте готовый каркас, окрашивая тонировочной краской или лаком.

Виды «мягкой части»

В общих чертах поговорим о том, из чего может быть сделано сиденье и спинка дивана. Есть варианты:

• Без пружин:
• Поролон (пенополиуретан, еще встречается название ППУ) высокой плотности (еще называют мебельный).
• Вспененный латекс. По качеству и удобству лучше чем поролон, но и значительно дороже.
• С пружинами:
• с классическими пружинами, связанными в один блок;
• пружины-змейки, которые поддерживают поролоновую/латексную начинку.

При восстановлении дивана надо исследовать слои

Это наиболее часто встречающиеся типы диванных сидений. В более дорогих моделях пружинный блок может дополняться слоем ППУ или латекса, что делает сиденье более упругим и удобным одновременно. При перетяжке тогда смотрят по состоянию обоих частей, заменяют или оставляют — в зависимости от желания и возможностей.

Строение диванных сидений может быть многослойным

Но это не все слои. Кроме пружин, ППУ/латекса еще прокладывают синтепон или термовойлок (или обычный войлок). Это если диван более-менее современный и не слишком дорогой. В экспонатах постарше может быть рогожа или мешковина, ватин (или что-то очень похожее), конский волос, сушеные водоросли и другие почти экзотические сейчас материалы для набивки дивана. При ремонте дивана их надо будет заменить на такие же (если будет желание искать) или аналогичные по толщине и свойствам. Итак, чтобы понять, как должна быть сделана перетяжка дивана, сначала разберитесь что у него внутри.

Угловой диванчик на кухню своими руками

В стандартный комплект мебели для обустройства обеденной зоны входит стол, угловой диван и табуреты.

Согласно пошаговой инструкции, для изготовления углового дивана для кухни, вам потребуется:

• Доска из берёзы, бука или сосны 2 на 4 см – 100 см.
• Брус с сечением 4 на 4 см, около 135 см.
• Брус 2,5 на 2,4 см, около 365 см.
• Брус толщиной 1,5 на 1,5 см – 300 см. Для обшивки задней стенки лист ДВП.
• Фанера толщиной 0,8 – 1 см на дно и для боков.
• Также нужен 5 см плотный поролон или синтепон.
• Ткань для обивки (микрофайбер, гобелен, кожа, нубук и другие).

Для изготовления углового дивана на кухню своими руками подготовьте:

• электролобзик
• плотницкий уголок
• рубанок
• мебельный степлер
• шуруповёрт
• шлифовальная машинка
• дрель
• долото
• ножовка
• плоскогубцы
• рулетка
• молоток

Также вам понадобятся: конфирматы, шурупы 0,4 на 2 см, 0,4 на 6 см и 0,4 на 8 см, болты и 0,8 см шайбы, нагели, ножки, петли. Если предусматривается изготовление раскладного дивана своими руками, то согласно инструкции, нужен специальный механизм. В чертеже дивана на кухню должны быть прописаны высчитанные габариты и размеры. В таком случае ваш кухонный уголок идеально впишется в габариты помещения.

Заготовки шлифуются и выравниваются, а лишь затем их можно размечать и распиливать. Средняя длина углового дивана идёт 120 на 90 см, угловая вставка 45 на 45 см, а высота спинки 85,5 см.

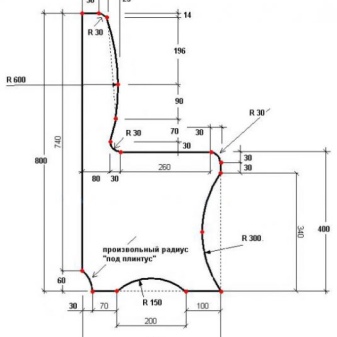

Сперва по чертежам делаются основные части дивана из кухонного уголка – это боковины. Они изготавливаются из толстого листа фанеры. Разметка делается карандашом, а потом по линиям электролобзиком вырезается деталь кухонного углового дивана.

Следующий шаг – из брусьев 4 на 4 сантиметра делается два каркаса для обеих сторон дивана. И тот и другой каркасы должны быть в форме параллелепипедов, которые потом закрепляются на боковинах. Соединения по углам должны иметь вид уса и шипа, которые впоследствии приклеиваются. Соединения Т и L формы должны стоять под 90 градусным углом.

По углам соединения могут быть со сквозными отверстиями или скрытыми, идти в половину бруса, а также быть одно, двух, трёх шипными. Закрепляются они нагелями или уголками с саморезами.

Каркас углового дивана для кухни соединяется со спинкой и закрепляется по бокам. Когда основа готова, можно собрать откидывающиеся крышки для сидений. Сиденья могут быть сплошными или секционными.

Способы изготовления полки из дерева своими руками читать далее

Из бруска толщиной 2,5 на 2,5 сантиметра делаются каркасы прямоугольной формы для сидений. Затем они зашиваются сантиметровой фанерой. Сиденья зачищаются и покрываются слоем морилки и лаком. Затем приклеивается поролон, и набивается ткань.

К длинной части сидений углового дивана прикрепляется рояльная петля. Крепление откидных крышек, производится в конце работы. Сборка углового модуля производится аналогично. Из бруска 4 на 4 сантиметра делается каркас. Профиль должен иметь треугольную форму и иметь стороны под углами в 45 и 90 градусов. Модуль зашивается фанерой.

Собранные две части диванов и угловой модуль зашкуриваются. Открытые деревянные элементы вскрываются морилкой и соответственно сверху тремя слоями лака. Все детали выставляются на диванные ножки и скрепляются. Соединение происходит при помощи шурупов к опоре каркаса. Ножек должно быть не менее 8 штук.

Конструктивные детали выставляются во время регулирования высоты ножек. В местах будущего крепления делаются отметки. Высверливаются отверстия под болты с диаметром 0,8 сантиметров. Болты и шайбы к ним должны быть с широкими полями. Шайб должно быть в два раза больше болтов, чтобы одна шла под болт, а вторая под гайку.

Ткань для обивки зависит от места близости дивана от плиты и раковины. Поверхность должна легко очищаться и не подвергаться воздействию химии.

Для малогабаритного дивана подходит 5 сантиметровый поролон. Для полумягкого уголка большего размера, берётся набивка из синтепона. К спинке поролон или синтепон приклеивается клеем. Ткань вырезается по лекалам и степлером прибивается с тыльной стороны спинки, а также на местах стыковки спинки с сиденьем. Материал натягивается и надёжно закрепляется по углам. Затем закрепляется по всему периметру.

Диван-книжка

Изготовление мягкой мебели непростой процесс. Он требует аккуратности, внимательности и трудолюбия. Предлагаем вам ознакомиться с инструкцией изготовления дивана-книжки, который в разложенном состоянии будет иметь габариты 1400×2200 мм, а в сложенном 1000×2200 мм. Для этого потребуется приготовить следующий материал:

• доска толщиной 25 мм: 1000×50 (12 шт.);800×50 (2 шт.);800×200 (2 шт.); 1900×200 (2 шт.);
• брус: 50×50×200 (4 шт.);40×50×330 (4 шт.);40×60×530 (6 шт.);40×60×1790 (2 шт.);40×60×1890 (2 шт.);
• клей, предназначенный для поролона;
• скобы для степлера 16 и 10 мм;
• саморезы 89Д и 51 Д;
• гвозди 70 и 100 мм;
• гайки 8 и 8 мм;
• мебельные болты: 6×70 (8 шт.);6×40 (4 шт.);8×120 (4 шт.);
• флизелин – 4 м;
• поролон;
• ткань 6 м/п и шириной 1,4 м;
• ДВП 1,7×2,75 толщиной 3,2мм (1 лист);
• держатели (64 шт.) и деревянные ламели (32 шт.);
• ножки 4 шт.
• 1 комплект механизма для дивана книжки.

Приготовьте также следующий набор инструментария:

• степлер;
• рожковые ключи;
• набор сверл;
• дрель;
• шуруповерт;
• молоток;
• рулетка;
• карандаш;
• угольник;
• ножовка.

При наличии всего вышеперечисленного можно приступать к работе.

Пошаговая инструкция

Первым делом необходимо сделать каркасы для подлокотника, ящика под белье, спинку и сиденья. Для начала соберем ящик для белья. Для этого необходимо использовать:

• 4 бруса 40×50 (50×50) длиной 200 мм;
• 2 доски 25 мм, 50мм шириной и 800 мм длиной;
• 2 доски длиной 800 мм и шириной 200 мм;
• 2 доски толщиной 25 мм (40 мм толщиной или фанера 20 мм), длиной 1900 мм и шириной 200 мм.

Из досок длиной 800 и 1900 мм собираете каркас, усилив конструкцию поперечными рейками. Ко дну конструкции прибивается ДВП, соответствующего размера. Далее необходимо собрать спинку и сиденье дивана. Размер спального места должен быть достаточно просторным, поэтому учитывайте это при расчетах. Так, собираете 2 равных каркаса, размера 1890×650 мм из бруса 40×60 мм. Каркас из бруса лучше всего скреплять саморезами. Для этого предварительно высверливаете отверстия Ø8 мм на глубину 10 мм. После изготовления каркаса необходимо закрепить ламелии для удержания матраса.

Сборка ламелии

На следующем этапе изготавливаете подлокотники. Для этой цели можно использовать ДСП толщиной 25 мм. Вырезаете левый и правый подлокотник, по размерам, указанным на фотографии:

Сборка спинки

Дальше следует сделать деревянный каркас. При этом он должен быть на 20 мм короче размера ДСП. После в каркасе выполняете отверстия Ø8,5 мм и в них вставляете болты 8×120 мм и после этого каркас зашивается. На ящике для белья также сверлите отверстия, только Ø10 мм.

Ящик основания

Теперь отдельные части дивана собираются в одно целое. Также используется специальный механизм трансформации. При сборке двух каркасов учтите тот факт, чтобы в разложенном состоянии между ними было не меньше 10 мм, а в сложенном состоянии сиденье не выступало за подлокотник.

Сборка каркаса

Последние штрихи

Выбираем материал

Современные тахты и кушетки являются относительно простыми конструкициями, что дает возможность изготовить их самостоятельно. Чтобы получить качественную и долговечную мебель, следует выбрать подходящий материал для изделия. Сегодня для таких работ применяют несколько видов продуктов:

1. Ламинированное ДСП. Материал отличается простотой и невысокой ценой. Приобрести эту продукцию можно практически в любом строительном магазине. Основными недостатками ДСП считается низкая прочность, минимальное количество цветовых решений. Следует также отметить, что в структуре плиты присутствуют вредные вещества, которые могут выделяться в воздух.
2. Мебельный щит. Изготавливают его только из натуральных материалов, что снижает наличие вредных для человека компонентов. Мебельные щиты по прочности можно сравнивать с цельным массивом. Одним из основных недостатков подобного продукта считается его высокая цена, которая и тормозит его распространение по строительным магазинам.
3. Массив. Тахта их натуральной доски отличается прочностью и долговечностью. Если размер кушетки небольшой, тогда массив представляет собой оптимальный вариант по соотношению цены и качества.

Также для сооружения такой мебели вам понадобиться множество вспомогательных материалов:

1. Деревянный брус. С его помощью осуществляется скрепление стыкующихся деталей. Иногда с помощью бруска формируют горизонтальные распоры или опорные поверхности.
2. Отделочная ткань. Здесь не существует универсальных рекомендаций, так как подобрать этот продукт можно на ваш вкус в любом специализированном магазине. Очень часто для этого применяют флок или шенилл.
3. Наполнитель. В качестве этого продукта применяют различные виды поролона или синтепона.
4. Дополнительные аксессуары. Они используются для декоративной отделки тахты. Сюда можно отнести специальные крепления, нити для обшивки, пуговицы и т. д.
