Что такое дифференциальный автомат (дифавтомат)?

Какие марки лучше применять

Существует множество производителей комплектующих для электротехнических и электромонтажных работ. Учитывая характер применения и повышенные требования к надежности, при выборе дифференциального автомата необходимо учитывать рейтинг фирм, которые выпускают такую продукцию, а также конкретного производителя.

Многие фирмы размещают свои производства в развивающихся странах, что позволяет снизить затраты на производство. Часто, в таких случаях цена устройства оказывается более доступной.

Ниже представлены марки изделий наиболее распространенных производителей с описаниями. Эти описания помогут подобрать дифференциальные автоматы с учетом потребности и планируемых затрат. Описания представлены в порядке убывания качественных характеристик, по данным отзывов, опубликованных в сети.

УЗО или дифавтомат

Планируя устройство электропроводки, в схеме которой используются устройства защиты, не лишним будут знания о том, что лучше выбрать, УЗО или дифференциальный автомат.

В случае выбора в пользу дифавтомата, необходимо разбираться в его характеристиках и понимать, сколько автоматов требуется устанавливать для безопасной работы всех электроприборов.

По назначению устройство защитного отключения и дифференциальный автомат очень похожи. Оба должны отключать подачу электроэнергии в случае утечки тока. Утечка может возникать при повреждении изоляции проводников, при воздействии влаги на контакты, при обрыве проводников и соединении их с землей.

В большинстве случаев обнаружить утечку тока в сети недостаточно. Необходимо еще защитить цепи от превышения нагрузки выше допустимой, и от короткого замыкания. Для этого в дополнение к УЗО необходимо ставить автоматический выключатель.

Выбор автоматического выключателя зависит от номинального тока в сети. При этом номинальный ток УЗО должен быть на ступень выше, чем у автомата.

В пользу дифавтомата можно зачесть такие факторы:

• меньшие габариты, чем у УЗО и автомата. Благодаря этому, облегчается компоновка распределительного щита, появляется возможность сделать его более компактным.
• упрощенный монтаж. Значительно уменьшается количество проводов, соединений в щите, что снижает вероятность возникновения плохого контакта в местах подключений.

УЗО в паре с автоматом позволяют удешевить конструкцию распределительного щита. Установленные по отдельности, они облегчают диагностику неисправностей электропроводки. Учитывая, какое из двух устройств отключилось, можно определить характер неисправности, что в дальнейшем облегчит поиск места и устранение.

Последнее преимущество, правда, весьма спорное, так как современные дифференциальные автоматы могут выключать дифреле или автомат, входящие в их конструкцию, по отдельности.

Итак, для того, чтобы сделать защиту электроустановки надежнее, в большинстве случаев лучше применить дифференциальный автомат.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Рейтинг лучших моделей класса AC

ABB DS201 2П 30 мА C

Хороший продукт, который подойдет для размещения во многих квартирах. Максимальный ток утечки составляет 30 мА. Выпускается популярной компанией, поэтому качество исполнения на премиальном уровне. Аппарат обладает всеми сертификатами и документами, которые подтверждают его безопасность, что также большой плюс.

Средняя цена – 3 300 рублей.

ABB DS201 2П 30 мА C

Достоинства:

• Надежность;
• Не занимает много места;
• Хорошая сборка;
• Доступная цена.

Недостатки:

Legrand DX3 2П 30 мА C

Этот дифавтомат отличается надежностью и безопасностью. Поэтому человек может использовать устройство без боязни за свою технику. Корпус выполнен из прочного пластика, который выдерживает незначительные механические нагрузки. Отключающая способность составляет 6 кА.

Legrand DX3 2П 30 мА C

Достоинства:

• Низкая стоимость;
• Эффективная работа;
• Надежный корпус;
• Быстрое отключение.

Недостатки:

IEK АВДТ-32М 2П 10 мА C

Топовое изделие популярной фирмы. Продукт оснащен надежными защитными функциями, которые автоматически сработают при возникновении непредвиденной ситуации. Работает с напряжениями до 230 В. Производитель оснастил прибор качественным корпусом и увеличил прочность в зоне присоединения проводников, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является большим сроком и указывает покупателю на безотказность работы этого агрегата.

Средняя стоимость – 2 255 рублей.

IEK АВДТ-32М 2П 10 мА C

Достоинства:

• Простой монтаж и демонтаж;
• Компактность;
• Прочность;
• Удобный переключатель.

Недостатки:

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшую европейскую сборку, то это подходящий вариант. Продукт подойдет для большинства квартир. Производитель оснастил автомат лучшими техническими характеристиками, которые позволят увеличить эксплуатационный характеристики в разы.

Товар используется в домашних сетях, но также показывает отличные результаты на производственных участках, что значительно увеличивает область его использования.

Средняя цена – 2 000 рублей.

Schneider Electric EASY 9 1П 30 мА C

Достоинства:

• Эффективность;
• Хорошая защищенность;
• Широкая область применения;
• Качественная сборка.

Недостатки:

IEK АД-12 2П 30 мА C

Дешевый вариант, который отличается надежностью и безопасностью. Несмотря на маленькую цену, изделие прослужит владельцу свыше 5 лет, что является положительным моментом. Класс защиты – IP20, поэтому лучше избегать установки в местах с высокой влажностью. Потому что от этого изделие может испортиться и перестать работать. Выпускается популярной фирмой, которая пользуется широким спросом не только у домовладельцев, но на производственных линиях.

Корпус изготавливается из прочного пластика. Он не воспламеняется при пожаре и показывает хорошую устойчивость к перепадам температур. Установка и демонтаж автомата займет минимум времени. Компактные размеры и универсальное применение, также играют положительную роль при покупке этой модели. Работает с напряжением до 230 В, при этом ток утечки равен 30 мА. Отключающая способность – 4.5 кА.

IEK АД-12 2П 30 мА C

Достоинства:

• Высокий эксплуатационный срок;
• Небольшая цена;
• Эффективность;
• Быстрое отключение при возникновении непредвиденных обстоятельств;
• Прочный корпус.

Недостатки:

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, предназначенная для функционирования в сетях, где номинальное напряжение равняется 230 В. Класс защиты – IP20, что является стандартом для подобных конструкций. Аппарат отвечает Европейским требованиям электробезопасности. Принцип работы – электронный. Внешний вид ничем не отличается предыдущих моделей, положительным моментом является простота установки и снятия, что дает возможность легко заменить товар в случае поломки.

Кроме того, дифавтомат отличается небольшими габаритами, это позволяет сэкономить больше полезного пространства в распределительном щитке. Механическая износостойкость равняется 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена – 700 рублей.

EKF АД-12 Basic 2П 30 мА C

Достоинства:

• Эффективное автоматическое отключение при возникновении высоких нагрузок и короткого замыкания;
• Качество соответствует мировым стандартам;
• Экономит полезное пространство;
• Проверенный конструктив.

Недостатки:

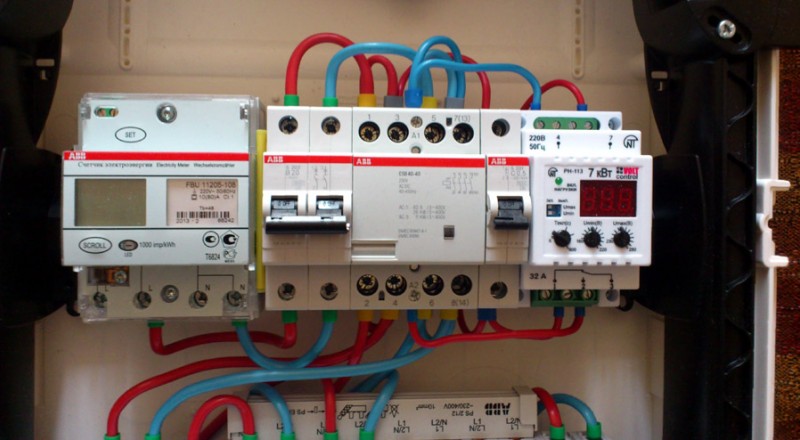

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

Критерии выбора

Основным критерием как подобрать дифатомат для квартиры будет способность его обеспечить потребляемую энергию всеми электроприборами. Как выбрать дифавтомат по мощности, достаточно ли одного или установить несколько покажет расчет расхода электричества домашними электроприборами с учетом реального времени их работы. В качестве исходных данных можно воспользоваться информацией из технических паспортов или рассчитать по данным обозначенным на корпусе приборов.

Кроме варианта, связанного с расчетами, можно измерить мощность бытового электрического устройства с помощью энергометра. Для чего его включают в розетку, а к нему подключают сам прибор. Трудоемким, но простым будет включение по одному прибору в работу на час. Сняв показания с электросчетчика, получим нужную информацию. Выбираете АВДТ с техническими характеристиками соответствующими расчетным данным.

Высокую надежность работы дифавтоматов гарантирует принадлежность к бренду, завоевавшему доверие потребителей безупречным качеством своей продукции.

Из зарубежных производителей можно выделить: шведско-швейцарскую АВВ, французские LeGrand, Schneider Electric, немецкий Siemens и другие.

Среди российских производителей, по качеству уступающим представленным выше, следует отметить бренды КЭАЗ, IEK, DEKraft и другие.

Дифавтомат какой фирмы выбрать поможет изучение рейтингов, которые есть в интернете.

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Отличия УЗО от дифавтомата

Итак, посмотрим, чем же отличаются УЗО и дифавтоматы.

Функциональность

С этим вроде бы всё ясно: УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).

Внешний вид

Более интересный вопрос — как отличить один прибор от другого визуально? Оба они довольно похожи, в частности, и тот и другой имеют кнопку «TEST» (проверка работоспособности модуля УЗО). Размеры также, скорее всего, ни о чём не скажут: если раньше дифавтоматы всегда были больше УЗО, то сегодня они либо имеют те же габариты, либо даже являются более компактными. К примеру, УЗО серии ВД1–63 и дифавтомат серии АВДТ32 бюджетного российского производителя — компании IEK — выглядят практически одинаково.

Современные модели УЗО и дифавтоматов одного производителя выглядят очень похоже

Что ж, давайте присмотримся повнимательнее.

Название

В первую очередь, разумеется, следует посмотреть на название, если, конечно, оно прописано на корпусе. На УЗО могут написать «УЗО» или «Выключатель дифференциального тока», но чаще всего изображают аббревиатуру «ВД» — выключатель дифференциальный.

Большинство производителей начинают маркировку своих устройств защитного отключения буквами «ВД»

Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, на корпус подобного прибора обычно наносится аббревиатура «АВДТ».

На дифавтоматы обычно наносится аббревиатура «АВДТ»

Схема на корпусе

Этот идентификатор является универсальным, так как помогает разобраться даже в том случае, если название написано на иностранном языке либо вовсе отсутствует. На каждом приборе схематично отображается его устройство, так что при наличии некоторого опыта распознать его не составит труда:

1. УЗО — схема аппарата будет зависеть от его разновидности. На самом простом, электромеханическом УЗО пользователь увидит минимальный набор компонентов: овальный элемент обозначает самую важную часть — дифференциальный трансформатор. Отображается и подключение кнопки «TEST».

2. У электронного УЗО на схеме будет видно дополнительный элемент — плату усилителя, которая обычно обозначается треугольником. Как видно, к усилителю подведено питание.

3. На корпусе дифавтомата будет изображён один из вариантов схемы УЗО, а в дополнение к нему — обмотки расцепителя.

Схема на корпусе дифавтомата включает в себя дифференциальный трансформатор, кнопку «ТЕСТ» и расцепители — электромагнитный и тепловой

Маркировка (номинальный ток)

Номинальный ток — это максимальная сила тока, которую прибор может пропускать через себя длительное время. Эта характеристика обязательно указывается на каждом приборе, но несколько по-разному:

• на УЗО пишут только число, например, «16 А»;

• на дифавтомате перед числом стоит литера, например, «С16 А».

Буква перед значением номинального тока на корпусе дифавтомата обозначает характеристику (отключающую способность) его расцепителей. На бытовых моделях обычно можно видеть литеры «В» (для цепей без индуктивной нагрузки, как правило, осветительных), «С» и «D» (могут выдерживать пусковые токи, характерные для сетей с подключёнными электродвигателями).

Бывают также дифавтоматы с буквами «А» (для сетей с большой длиной проводников), «К» (применяются, если почти вся нагрузка — 80% — является индуктивной) и «Z» (для слаботочных сетей, где недопустимы даже кратковременные перегрузки). В основном они используются в промышленности.

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

• При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
• Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
• Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
• При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
• При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

Сфера применения дифавтоматов

Использование этих устройств определяется их функциональным назначением. Правильно подключенный дифференциальный автомат позволяет:

1. Добиться обеспечения необходимого уровня электрической безопасности в тех случаях, если повреждена изоляция электроустановки или произошло замыкание фазного провода на ее корпус.
2. Предотвратить перегрев и возгорание поврежденных мест изоляции, через которые в течение длительного времени может протекать ток утечки.
3. Обеспечить защиту от поражения электрическим током человека в случае непреднамеренного прикосновения его к открытым токоведущим частям электроустановки.
4. Надежно защитить систему электроснабжения от выхода из строя ее элементов при возникновении в них коротких замыканий и перегрузок.
5. Если есть необходимость в снижении массогабаритных показателей распределительных устройств, то использование дифавтоматов поможет решить эту проблему. За счет совмещения в одном корпусе автоматического выключателя и УЗО можно существенно сэкономить место в электрическом щите.

Электронный или электромеханический

Внутреннее устройство дифференциального автомата может быть электромеханическим или электронным. Первые не требуют для работы наличия внешнего источника питания, то есть работоспособны всегда. Вторые — берут питание с подключенной фазы. При пропадании питания они неработоспособны. По этой причине считаются более надежными электромеханические.

Как проверить, какого типа устройство перед вами? Нужна обычная батарейка и два провода. Один провод подсоединяем к одному выходу батарейки, второй — к другому (можно просто примотать изолентой, но чтобы контакт был хороший). Переводим рубильник в положение «включено» и зачищенными концами проводов прикасаемся к контактным пластинам дифавтомата — сверху и снизу, создавая условия для срабатывания. Если переключатель сработал, перед вами электромеханическое устройство — оно работает без наличия постороннего источника питания.

Какое защитное устройство выбрать

Отличия автоматических выключателей и дифференциальных автоматов обязательно учитываются при проектировании защитных систем и электрических сетей в целом. Таким образом, удается избежать дефицита свободного места в имеющихся электрических щитках. Выбор конкретного устройства производится в соответствии с теми задачами, которые придется решать в ходе дальнейшей эксплуатации.

Несмотря на решение одних и тех же задач, действие каждого прибора отличается в одинаковых условиях. Например, нередко возникают ситуации, когда совокупная мощность нескольких приборов может стать больше номинальной величины защиты, что приводит к токовой перегрузке. В этом случае понадобится замена установленного дифавтомата на более мощную модель. Если же используется УЗО, то вполне возможно обойтись заменой более дешевого автоматического выключателя.

Дифференциальный автомат лучше всего подойдет для защиты отдельного электроприбора, подключенного к выделенной линии. Выбор прибора осуществляется в соответствии с техническими характеристиками защищаемого потребителя.

При решении вопроса, что выбрать автомат или дифференциальный автомат, следует учитывать возможные сложности при проведении монтажных работ. В самой системе крепления нет существенных отличий. Они появляются при подключении проводов, поскольку для автоматического выключателя, кроме фазы и нуля потребуется прокладка дополнительных перемычек, чтобы выполнить последовательное подключение в фазный провод вместе с УЗО. В определенных ситуациях схема сборки может значительно усложниться.

Большое значение имеет качественная, надежная и долговечная работа каждого устройства. На эти показатели оказывают влияние конструктивные особенности, количество деталей и элементов. В этом плане дифференциальный автомат отличается повышенной сложностью, требует большего количества настроек работы всех частей и узлов. То же самое касается замены и ремонта. Каждое устройство может выйти из строя и в случае невозможности ремонта выполняется его замена. Приобретение нового дифференциального автомата считается более затратным процессом, по сравнению с заменой обычного выключателя или УЗО.

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Схема подключения дифференциального автомата
• Как найти короткое замыкание в сети
• Что такое УЗО в электрике

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом

Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.
