Устройство деревянной крыши — особенности покрытия

Разновидности форм

Форма крыши деревянного дома может быть разнообразной. Выбор вида и количества скатов кровли зависит от конструкции сооружения, климатических факторов, характера использования подкровельного пространства и вкусовых предпочтений застройщика. Наиболее подходящими формами для кровли домов из дерева считают:

1. Двухскатная. Треугольная двухскатная крыша – классический, беспроигрышный вариант для бревенчатого дома, который отсылает к древнерусской зодческой традиции. Кроме того, стропильная система крыш, состоящих всего из 2 скатов, обладает более простой в сборке конструкцией.

2. Двухскатная ломанная. с ломанными скатами еще называется мансардной, так как она является оптимальной конструкцией для организации мансарды. Она отличается от традиционной двухскатной тем, что ее скаты в верхней части имеют маленький уклон, а примерно с середины изменяют его на значительно более крутой.

3. Трехскатная. Трехскатная крыша, один из скатов которой заменяет небольшая вальма также традиционные элемент русской архитектурной традиции. Ее конструкция осложняется дополнительными элементами стропильной системы, однако, смотрится она достаточно эффектно.

Кровельный пирог

Гонтовая кровля – не самое распространённое конструктивное решение, в современном домостроении оно используется гораздо реже мягкой рулонной и штучной кровли или металлочерепицы. Больше всего застройщиков пугает высокая цена этого покрытия. Квадратный метр гонта из древесины лиственницы в среднем обходится в 1500-1700 рублей. Конструкция деревянной кровли имеет следующие особенности:

1. Минимально допустимый уклон для укладки деревянного гонта составляет 18-19 градусов. Чем больше угол наклона скатов, тем длиннее используется гонт.
2. Для укладки штучного деревянного покрытия применяют сплошное основание из обрезной доски или разреженную обрешетку из бруса квадратного сечения
3. Если в конструкции применяется гидроизоляция, она должна быть паропроницаемой, чтобы не снижать вентилируемость конструкции. В противном случае, покрытие перестает «дышать», а затем начинает гнить.

Обрешетка под гонт

Технология монтажа гонтовой кровли на сплошное основание

Оборудование конька

Плюсы и минусы деревянных кровель

Перед тем, как сделать деревянную крышу своими руками, нужно разобраться, а стоит ли тратить силы на такую конструкцию. Несмотря на свои очевидные достоинства, кровля из натурального дерева не может считаться универсальным решением, так что ее минусы нужно иметь в виду.

При правильном уходе древесина прослужит не один десяток лет

Сравнивать сильные и слабые стороны удобно по таблице:

Достоинства

недостатки

При правильном монтаже кровля получается идеально герметичной и отлично защищает от осадков. Паропроницаемость дерева способствует естественной вентиляции и обеспечивает формирование благоприятного микроклимата в подкровельном пространстве (на чердаке или в мансарде). Конструкция хорошо реагирует на перепады температуры, сохраняя свои гидро- и теплоизоляционные свойства даже в сильные морозы. Пористая структура древесины делает крышу хорошим шумоизолятором. Масса материала будет значительно меньше, чем при использовании шифера или традиционной черепицы, потому ставить усиленные стропила, а тем более использовать металл вместо деревянных балок на крыше не придется. При соответствующем уходе кровля может прослужить от 50 до 100 лет с минимальным ремонтом.

Трудоемкость работ по укладке деревянного кровельного материала достаточно высока. Даже деревянная односкатная крыша потребует от вас значительных трудозатрат, а за более сложные конструкции без пары помощников или хотя бы подсобных рабочих и браться не стоит. Несмотря на использование современных пропиток, снижающих горючесть дерева, конструкция все равно получается достаточно легковоспламенимой. Если вы не планируете делать все детали самостоятельно (это долго и хлопотно), то закупка комплектующих для кровли пробьет серьезную брешь в вашем бюджете – цена качественной деревянной черепицы достаточно высока.

Крыша из горизонтальных досок

Самой  простой в изготовлении является крыши из  горизонтально уложенных досок. Тут  действительно  нет никаких заморочек. При  желании  для работы  подойдет  даже необрезной пиломатериал, что  придаст готовому помещению  некоторых первобытный  шарм. Хотя  лучше таки  использовать  хорошо высушенную  обрезную  доску размером 150×20 мм, хвойных пород дерева, ель, сосну или пихту.

В классическом  варианте доски  прибиваются  прямо к стропилам, без  каких  либо  мембран  или пленок, но  мы рекомендуем сначала  затянуть скаты ветрозащитой, а уж  потом браться за молоток. Только помните: пленка  между стропилинами  должна немного провисать иначе кровельный материал  сгниет.

Теперь о самой укладке.

Первая доска самая нижняя должна лежать под  тем  же углом к горизонту, что и сами стропила и прибиваться к последним двумя гвоздями.

Но уже для следующей выбирают  такое  положение, чтобы  она сантиметров на пять  наползала на предыдущую. Выглядит  это вот  так.

Подобным образом забивают оба ската, оставляя нетронутым только конек.

Последний формируется  из  двух подрезанных досок, венчая, таким  образом, всю кровлю.

Подобный метод создания крыши, действительно считается самым  простым, и не требует  особых столярных навыков, а вот  с  вертикальной укладкой придется повозиться  гораздо  дольше.

Тесовая крыша

Схема укладки кровли из драни

Крыша из теса – пожалуй, самая простая в устройстве и дешевая из всех прочих деревянных покрытий. Впрочем, и долговечность ее – самая малая.

Тесовая кровля кладется продольным (когда доски укладываются параллельно направлению ската) или поперечным (когда доски кладут параллельно коньку) образом.

Второй способ используется только во временных сооружениях и очень прост. Доски кладутся снизу вверх прямо по лагам, при этом каждый следующий ряд перекрывает предыдущий на5 см. Каждая доска крепится к каждой лаге одним гвоздем.

У продольного способа существует 3 варианта:

• В два слоя впритык – доски укладываются со смещением верхнего слоя относительно нижнего на полдоски, расстояние между досками в ряду – порядка 0,5 смдля рассыхания
• Вразбежку вдоль ската – доски нижнего ряда укладываются с зазором50 ммдруг от друга, а верхний ряд – перекрывает их с заходом на каждую из соседних досок на те же50 мм
• С укрытием нижнего слоя нащельником – нижний ряд укладывается сплошным, а стыки перекрываются досками меньшей ширины, также с перекрытием на50 ммдосок нижнего ряда

В любом варианте гвоздями к обрешетке прибивают доски верхнего ряда, по 2 гвоздя в каждый брусок. Шаг обрешетки – 600-800 мм. Толщина досок 19-25 мм, брус – 60х60 мм.

Цифрами на рисунке обозначены:

1. Верхние ряды досок
2. Нижние ряды досок
3. Водосточный желобок
4. Коньковая доска
5. Брусья обрешетки
6. Свес крыши

Также на рисунке показан разрез доски, где изображены желобки для стока воды, которые выполняются заранее.

За века человечество усовершенствовало свое мастерство в изготовлении кровель, и крыши деревянные по-прежнему в строю, несмотря на появление современных материалов.

Особенно популярны они при покрытии деревянных же домов, поскольку не только придают зданию целостный вид, но и дышат с ним в такт. Хотя устройство такой кровли – дело непростое и дорогое, но оно того стоит.

Описание используемых кровельных материалов

Выполняется строительство или реконструкция крыши деревянного дома при помощи любого из этих покрытий:

• наплавляемых материалов на битумной мастике, например, еврочерпицы;
• рулонных наплавляемых материалов;
• керамической и металлической черепицы;
• шифера;
• ондулина.

Для обрешетки берутся: для металлических материалов и шифера – бруски или доски, для черепицы только доски. Если используются материалы на битумной мастике, то обрешетка укладывается сплошным полотном. В случае использование чердака или мансарды для проживания, выполняется еще и внутренняя отделка. Но в любом случае, порядок укладки слоев пирога должен соблюдаться.

Итак, если владелец дома самостоятельно возводит деревянные конструкции крыши, то нужно придерживаться основных требований:

• Отделка выполняется, как минимум, с промежутком в 5 мм от пароизоляционного слоя, что предотвратит порчу облицовки в случае образования конденсата.
• Крепление пароизоляции выполняется так, чтобы она немного провисала над утеплителем. Благодаря такому запасу материал зимой из-за холодного воздуха будет натягиваться, но не порвется.
• Уровень паропроницаемости увеличивается от внутренних элементов к наружным, то есть гидроизоляционная мембрана должна пропускать влагу лучше, чем, например, внутренняя пароизоляция, иначе пар будет скапливаться в утеплителе, создавая конденсат.
• Необходима хорошая вентиляция подкровельного пространства до пароизоляционного материала. С этой целью просверливаются в подшивке свесов отверстия, либо устанавливаются решетки, конек также крепится с небольшим зазором, закрытым от осадков.

Стропильная система деревянного дома, подробно на видео:

Особенности несущих конструкций

Прежде чем начнется строительство или реконструкция деревянных крыш, тщательно подбирается схема ее устройства. Крепление скатной кровли выполняется по определенным стропилам. Самыми распространенными считается наслонная и висячая конструкция, различающиеся только тем, что в первом варианте есть промежуточная опора, либо опора для внутренней несущей стены или перегородки.

Опора не должна располагаться от наружной стены далее, чем на 6,5 м, а вторая опора способствует увеличению каждого прогона – расстояния от средней опорной балки и внешней стены до 15 м. Мауэрлат (подстропильный брус) в деревянном доме сооружается из верхнего стенового ряда бревен.

Поддержка висячих стропил осуществляется только стенами, подвергающимися распирающему усилию. Во избежание подобной ситуации рекомендуется выполнить затяжку, которая зафиксирует стропильные ноги в одном положении. При большой ширине дома дополнительно крепится стойка, а нагрузка частично возлагается на подкосы.

Новичкам, не имеющим представления о подобном монтаже, лучше заказать готовый проект дома в специальной компании. Там будут предложены типовые и универсальные конструкции деревянных крыш, так и может быть разработан индивидуальный вариант (прочитайте: «Устройство крыши деревянного дома: какую кровлю выбрать»).

Из каких составных частей состоит стропильная система

Для начала стоит сказать, что для каждой крыши подходит своя стропильная система с определёнными составными частями. Выбор конструкции зависит от множества факторов. Например, сюда можно отнести количество скатов или углы наклона, а также расположение дымохода. Но всё же в состав деревянной крыши всегда входят следующие элементы:

• Мауэрлат – это доска, лежащая на стене. Она служит опорой для всей кровли и равномерно распределяет нагрузку на постройку.
• Стропила задают внешний вид кровли и придают ей угол наклона. Они необходимы для того, чтобы конструкция была жёсткой и устойчивой. Также стропильные ноги служат опорой для обрешётки и кровельного покрытия.
• Прогон. Такой элемент конструкции нужен для того, чтобы соединять стропила между собой. В зависимости он места расположения, прогоны бывают коньковые и боковые.
• Затяжка – это часть системы, которая соединяет стропильные ноги и не позволяет им расходиться.

Составные части стропильной системыИсточник naveto.taloveis.ru.net

• Стойки придают устойчивость и фиксируют стропильные ноги. Эту же функцию выполняют кровельные подкосы.
• Лежень – это доска, параллельная коньку. В этот элемент конструкции упираются подкосы и стойки.
• Обрешётка состоит из брусьев или досок, перпендикулярных стропилам. К этой составной и крепится кровельное покрытие.
• Кровельный конёк представляет собой соединение двух скатов. В этом месте при строительстве обязательно набить сплошную обрешётку.
• Свесы крыши – это выступы кровли, нужные для защиты стен дома от намокания.

Стропильная системаИсточник vpulf.lt

Устройство деревянной кровли предусматривает также наличие стропильной фермы. Эта часть состоит из таких элементов, как растяжки, стойки и раскосы. Нужна такая конструкция для равномерного распределения нагрузки и уменьшения давления на стены. Между каждыми двумя стропильными фермами может быть разное расстояние, которое выводится с помощью расчётов.

Правила эксплуатации

В нашей стране большая часть плоских крыш относится к неэксплуатируемой категории и имеет мягкое, рулонное покрытие. Для того чтобы они служили долго, необходимо соблюдать определенные правила эксплуатации:

1. В зимнее время нельзя допускать скопления больших сугробов на крыше, но и полностью счищать снег не стоит. Га кровле следует оставлять защитный, снежный слой толщиной порядка 10-15 см.
2. Для безопасного обслуживания крыши необходимо обустроить парапет или перила по ее периметру.
3. В жаркое время надо следить за поведением покрытия. При появлении подплавлений или вздутий следует своевременно проводить точечный ремонт. Любые иные небольшие повреждения кровли также требуют срочного ремонта.

Следует помнить, что в месте монтажа нарушается целостность гидроизоляции, и вода будет затекать под нее, распространяясь на значительную площадь. В этих местах необходимо устанавливать кровельные узлы, обеспечивающие герметичность.

Стропильный каркас

Стропильная система – своеобразный каркас крыши, обеспечивающий ей жесткую форму, высокую несущую способность. Он состоит из вертикальных опор и горизонтальных затяжек, которые в разрезе образуют наиболее устойчивую геометрическую фигуру, треугольник. Каркас кровли деревянных домов изготавливают их древесины. Для ‘того используют брус или доски из дерева твердых пород, обработанные антисептиком, а также огнеблокирующим составом. При конструировании стропильной системы, определяют следующие параметры:

1. Сечение элементов каркаса. Толщина досок или бруса конструкции зависит от нагрузки, ложащихся на них в процессе эксплуатации. При подсчете суммируют вес кровельного материала, самой стропильной системы, гидроизоляции, пароизоляции, утеплителя, а также снеговую нагрузку. Обычно для изготовления мауэрлата, лежней и стоек применяют брус 100х100 мм или 150х150 мм, а затяжки, ригели, подкосы и стропильные ноги делают из обрезной доски сечением 50х150 мм или 100х150 мм.
2. Шаг между элементами. Шаг между стойками и стропильными ногами определяют в соответствии с сечением элементов, а также весом и размером листов кровельного материала и утеплителя. Обычно расстояние между ними делают в диапазоне 60-120 см в зависимости от указанных параметров.
3. Состав каркаса. Самая простая конструкция стропильной системы включает в себя только мауэрлат и стропила. При усложнении строения устройства крыши, усложняется и каркас, в него вводят стойки, затяжки, ригели и подкосы, компенсирующие нагрузки, которые воздействуют на систему.

Стропильная система деревянного дома

Крыша без единого гвоздя

Курицы врубались в несколько боковых слегов. Сами курицы вырубались из еловых стволов, крюк получался из корневой системы. На курицах держался поток – выдолбленное бревно, в которое упирался дощатый настил – тёс кровли. Верхняя часть тёса свободно укладывалась на коньковую балку таким образом, чтобы при усадке верхние концы теснин могли свободно сходиться. Для этого оставляли место при укладке. Коньковая балка (кнес) обтёсывался с двух сторон, чтобы теснины плотнее прилегали.

Если оставить 10 см для подъёма теснин по кнесу, то этого хватит с лихвой, потому что при усадке будет опускаться и курица, а значит и теснины лежащие на слегах. Сверху теснины придавливали к коньковой балке охлупнем – тяжёлым выдолбленным бревном. Таким образом тёснины закреплялись и в верху крыши и на отвесах.

Кончено, дотошно следовать древней технологии сейчас никто не заставляет, где уместно, можно использовать гвозди, саморезы и т.п. Главное уловить принцип. А в чём он?

Вот в чём:

Таким же образом можно крепить сегодня сплошную обрешётку на слеговой крыше. Если нет желания возиться с курицами (хотя это не труднее, чем со стропильной системой), то можно упирать доски в выдолбленную в верхнем венце ложбину. Причём можно наоборот – крепить доски на коньковой балке, чтобы они потом опустились в ложбину в верхнем венце. Именно таким образом действуют при устройстве тёплой крыши по «норвежской» технологии, о которой я вкратце скажу ниже.

Типы деревянных кровельных покрытий

Кровельные покрытия из древесины разделяются на виды в зависимости от технологических процессов производства, конфигурации и метода укладки.

Гонт

Это родоначальник всех видов черепицы из дерева. Покрытие представляет собой деревянные пластины, продольный срез которых может быть различной геометрической формы. Стоит отметить, что гонт, который производится за счет распила древесины, ценится меньше, чем гонт колотый. При распиле материала происходит нарушение структуры дерева, что влечет за собой уменьшение сопротивления воздействию внешних факторов.

Деревянная черепица фиксируется к обрешетке при помощи саморезов или гвоздей, которые соединяют между собой две пластины и входят в обрешетку на глубину до 2 см. При наличии замка «ласточкин хвост» крепление элементов помимо механической фиксации происходит по технологии «шип-в-паз».

Дранка и щепа

Это упрощенный вариант гонта, который имеет разные размеры длины и толщины пластин. Длина одной дощечки колеблется от 40 см до 1 м, размеры щепа меньше.

Деревянная черепица этого вида изготавливается путем колки чурок на различные по размеру пластины. Древесина для пластин должна быть толстой и просушенной, иначе много дощечек будут не пригодными к укладке. При использовании бревна с влажностью до 18% для изготовления деревянной черепицы существует риск появления трещин на материале после полного высыхания.

При изготовлении материала не используют мягкий центр бревна (оболонь), такие дощечки не выдерживают длительной эксплуатации. В готовой черепице из дерева не должно быть дефектов не только в виде щелей или отверстий, но и трещин и сучков.

Такая деревянная черепица изготавливается в основном из лиственных пород деревьев, редко используются хвойные породы древесины из-за мягкости. Дранка на крышу монтируется в шахматном порядке слоями, при этом выполняется нахлест пластин как в горизонтальном, так и в вертикальном направлении.

Шиндель

Эта черепица из дерева представляет собой небольшого размера колотые дощечки. Пластины укладываются на крышу внахлест, при этом не стоит соблюдать шахматный порядок размещения элементов.

Шиндель фиксируется со смещением дощечек. Такой вид черепицы из дерева закрепляется к обрешетке не жестко, должен оставаться небольшой винт. За счет этого обеспечивается возможность материала увеличиваться в размерах при соприкосновении с влагой без вздутия, пластины не упираются друг в друга.

При изготовлении шинделя используются лиственные породы деревьев, особое внимание уделяется тому, как расположены структурные кольца древесины. Из-за нарушения технологии изготовления при многократном высыхании и увлажнении деревянная черепица коробится в различных направлениях

Лемех

Данный вид черепицы из дерева выглядит, как лопатка с резной окантовкой. Для изготовления лемеха используется только осина. Каждая дощечка — произведение искусства, создается вручную искусными руками мастера. Технологический процесс изготовления подразумевает использование только ручного инструмента.

Заготовку древесины для такого вида черепицы из дерева проводят в фазе активного циркулирования наибольшего количества сока в волокнах. На изготовление лемеха уходит много времени и материала, поэтому пластины стоят дорого. Осина со временем под воздействием тепла приобретает прочность, равную камню, и серебристый цвет.

Тес

Хвойные доски, монтаж которых проводится на кровлю вдоль или поперек линии карниза. Фиксирование доски поперек более практично, материал служит гораздо дольше.

Для стекания воды по центру досок формируют желоб. Укладывают кровлю из теса в несколько слоев, при этом должен оставаться зазор. Крепится такой материал гвоздями. Доски, которые будут находиться в верхних слоях, шлифуются со всех сторон и располагаются сердцевиной древесины наружу. Следовательно, доски нижних слоев нет необходимости шлифовать, при укладке сердцевина направляется вниз.

При выборе направления укладки материала вдоль линии карниза монтаж досок начинается с фиксации обшивной (финишной) доски, от которой ведется укладка ряда. Доски фиксируются внахлест в размере 5 см для каждого последующего ряда, который укладывается на предыдущий.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Устройство деревянной кровли

При оборудовании кровли сосновой дранкой, выделяемые смолы из пор герметизируют все образованные микрощели в древесине. Деревянная кровля не нуждается в специальной пароизоляции, так она пропускает воздух, уменьшая при этом разницу температур между всеми слоями покрытия и, не образует конденсат.

Данная крыша, обладает отличной шумоизоляцией. При плохих погодных условиях, таких как дождь, град и сильный ветер, данный фактор важен для предупреждения проникновения вовнутрь помещений посторонних звуков с улицы.

Черепица из дерева ложится на крышу как чешуйки на шишках хвойных деревьев. Благодаря такому способу укладки, когда на улице дождь или мокрый снег, влага впитывается в деревянные пластинки кровли, они в незначительной мере набухают и крепко соединяются между собой. В результате формируется панцирь, который не позволит ни одной капли воды просочиться через кровлю и образовать течь.

Обратный принцип действует при сухой погоде, дощечки начинают высыхать, разъединяться и немного выгибаться. Деревянная кровля хорошо проветривается под покрытием, а влага испаряется на много быстрее с поверхности.

Под палящим солнцем и при высокой температуре в летнее время, поверхность крыши обладает большим преимуществом, по сравнению с покрытием из металла, шифера и других материалов. Это отражается в том, что поверхность деревянной кровли не служит источником теплообмена, то есть не пропускает тепло и не нагревается.

Деревянная кровля из лиственницы, а также все деревянные перекрытия крыш обладают высокой технологичностью от природы. Принцип перекрытия кровли, с использованием древесных материалов, решает одну из самых главных проблем современных крыш, которая связана с формированием конденсата и образованием статистического электоронапряжения. Нужно учитывать еще тот факт, что материл из древесины, является устойчивым к соленым осадкам, что характерно для морского побережья, а также не деформируется под воздействием сильных температурных перепадов.

Формы крыш

Кровли скатных крыш бывают разных форм. Здесь стоит выделить:

• односкатные;
• двухскатные;
• четырехскатные (шатровые и вальмовые);
• ломаные.

Наиболее распространены двухскатные и четырехскатные вальмовые крыши

Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша . Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши .

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Методика постройки

Возведение каркаса

Деревянные конструкции крыши вполне можно монтировать своими руками.

Естественно, для этого необходимо вначале возвести каркас, на котором будет обустроена кровля:

• Стропильная система делается из толстых брусьев и досок. Мощность конструкции должна быть достаточной, чтобы выдержать ветровые и снеговые нагрузки,
• Узлы деревянных крыш проектируются с таким расчетом, чтобы уклон ската был максимальным. Для гонтовой или тесовой кровли оптимальные углы лежат в диапазоне от 55 до 70.

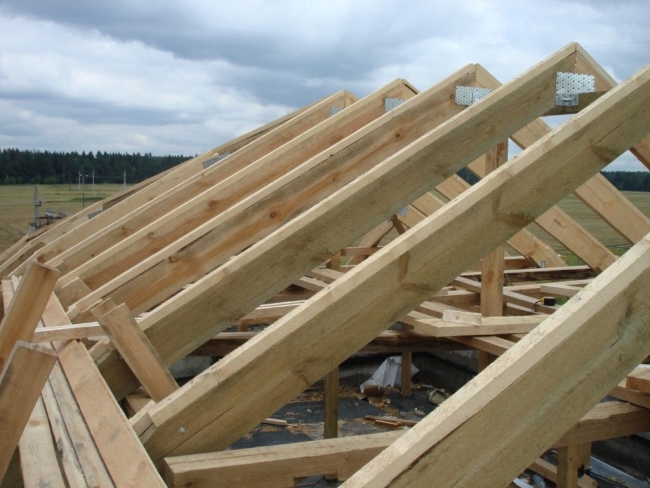

Деревянные стропила для крыши, на которых мы будем крепить обрешетку

• Стропила крыши опираем на мауэрлат – брус, который идет по периметру несущих стен. В верхней части стропильные доски соединяем между собой и фиксируем к коньковому прогону.
• Поверх стропил укладываем слой гидроизоляционного паропроницаемого материала. Желательно использовать специальные мембраны – тогда при утеплении кровли изнутри не будет нарушена ее естественная вентиляция.

Схема обрешетки с ориентировочными размерами

На гидроизоляцию монтируем обрешётку. Как правило, для ее изготовления используются деревянные рейки, которые крепятся к стропилам с шагом, составляющим около 1/3 длины кровельного элемента.

Когда обрешетка готова, можно начинать сами кровельные работы.

Монтаж кровельного материала

Прежде чем приступать к закреплению деталей на обрешетке, все пластинки гонта или дранки пропитываем антисептиком. Желательно также выполнить огнезащитную обработку – так мы снизим риск возникновения пожара.

Для крепления используем гвозди(лучше всего 2х60 мм). Также можно применять фосфатированные саморезы по дереву – выйдет дороже, но срок службы конструкции возрастет.

Монтаж выполняем таким образом:

Вначале набиваем первый ряд пластин на самый нижний брус обрешетки. При этом каждую деталь фиксируем минимум двумя гвоздями, забивая их на расстоянии около 20 мм от края.

Трехслойная укладка элементов

• Следующий ряд устанавливаем с перекрытием 2/3 предыдущего. Укладку проводим вразбежку, т.е. так, чтобы вертикальные стыки между гонтом в соседних рядах не совпадали.
• Продолжаем обшивать крышу, не забывая каждый следующий ряд смещать на 1/2 ширины элемента и меняя местами стороны с шипом и пазом.

Процесс монтажа

Стыки плоскостей оформляем таким образом, чтобы зазор между деталями был минимальным. Для этого стесываем части пластин гонта на нужный угол, подгоняя их по размеру.

После завершения основных кровельных работ устанавливаем коньковые планки, а если это предусмотрено проектом, то и закрепляем деревянное резное украшение на крыше избы. Далее нам остается только выполнить мелкие операции вроде установки водосточных труб, монтажа ветровых планок и т.д.

Традиционные формы резных коньков
