Самодельный чпу станок

Преимущества работы с фрезерным станком ЧПУ

У фрезеров достаточно большое количество плюсов, среди которых:

• возможность изготавливать самые разнообразные изделия из совершенно непохожих между собой материалов (которые невозможно обработать другим путем);
• точность и ровность реза, благодаря чему изделие получается аккуратным и красивым;
• возможность делать нужную форму, глубину и даже фасонные резы;
• работа может проводится как на вертикальной, горизонтальной, так и наклонной поверхности;
• высокая скорость работы;
• большое разнообразие деталей: плоские, объемные, и даже 3D;
• повторяемость большего количества изделий, что практически невозможно при других методах обработки;
• возможность резать, делать черновую калибровку, фрезеровать пазы и другие виды соединений, используемых при сборке изделия.

Чертежи

На начальном этапе рабочего процесса делают чертежи. Чертежи могут отличаться друг от друга в зависимости от того, какой тип оборудования с программным управлением был выбран, какое рабочее поле предусмотрено

Создавая чертёж будущему станку, заостряют внимание на следующих факторах:

• какие детали нужно будет сделать самостоятельно, а какие купить в готовом виде;
• какой толщины потребуется фанера;
• каким образом будут фиксироваться детали.

Элементы простой формы делают самостоятельно. К таким деталям относят: станину, столешницу, держатели, кожух, суппорт и некоторые другие. Элементы посложнее покупают готовыми. Люди, не имеющие опыта в создании чертежей, могут отыскать готовые чертежи, их можно найти в разных источниках, к примеру, в интернете. Там же есть чертежи мебели и схемы прочих фанерных изделий.

рабочий стол

макет станка

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Основные изделия

На сегодняшний день существует огромное количество предметов, которые можно сделать с помощью станка ЧПУ, таких как:

1. Уникальная мебель из различных материалов, включая ценные породы дерева.
2. Сувениры: различные шкатулочки, рамочки для фото, статуэтки и прочее.
3. Рекламная продукция: красивые массивные буквы, таблички и т.д.

Давайте более детально разберем каждый из предложенных вариантов.

Дизайнерская мебель. Она окружает нас повсюду: спальные комнаты, кухня, детская. Современное мебельное производство очень продумано и имеет высокую точность.

Шаги для создания изделия на станке ЧПУ:

1. Разработка эскиза. Для данного пункта существует большое количество программ, которые помогают виртуально моделировать обстановку. Для того, чтобы создать 3х мерный макет рисунка используйте вычислительные программы, такие как САПР. Подготовленные компьютерные файлы дадут возможность получить мебельное изделие на фрезерном станке ЧПУ.
2. Подготовка модели для станка. Готовый эскиз в 3D – базисе для изготовления любого комплекта деталей. К данному эскизу необходимо добавить функцию луча (вектор, который будет отвечать за направление фрезы относительно заготовочной детали). Существует также автоматическая формировка модели, которая является достаточно удобной и поможет сэкономить ваше время. Современное оборудование упрощает процесс изготовления, и передает даже самые маленькие и трудные линии.
3. Подборка типа режущих инструментов, настройка мощности и режима обработки.
4. Загрузка файлов в память машины, установка инструмента для резки, закрепление заготовки и запуск производства. Дальнейшую работу фрезерный станок ЧПУ делает самостоятельно по уже заданной программе.
5. Окончательная сборка. Займет незначительное количество времени, нет надобности подгонки деталей.

Сувенирная продукция. Это могут быть следующие сувениры:

• шкатулочки из дерева, которые можно украсить орнаментом;
• коробки для бисера или швейных принадлежностей;
• ящички для украшений;
• иконы и многое другое.

Наиболее популярными продуктами среди сувениров являются те изделия, которые изготовлены по 3D или 2D векторным рисункам.

Также сейчас массово внедряются в производство многошпиндельные станки (2-16 шпинделей).

Рекламная продукция. Ее создание – это актуальный на сегодняшний день вид деятельности, в котором большую популярность имеет применение фрезерных станков с числовым программным управлением. Такие машины отлично справляются с такими задачами, как производство световых коробов, стендов, панна, фигурных надписей и наружных рекламных вывесок, а также с приготовлением конструкций для выставок.

ЧПУ станок помогает выполнять следующие операции, которые связаны с рекламной продукцией:

• раскрой дерева, акрила и прочих материалов;
• гравировка/вырезка массивных надписей;
• создание логотипа, эмблемы;
• изготовление табличек, подставок и др.

Подводя итоги, можно сказать, что количество изделий, который можно сделать на фрезерном ЧПУ станке огромное количество. От вас лишь требуется оборудование, желание работать и небольшой опыт.

Преимущества машины

Станки оборудованы ЧПУ. То есть все осуществляет машина, а человеку нужно лишь поучаствовать в этапе моделирования. А для этого надо на компьютере запустить специальную программу, которая обычно продается в наборе с агрегатом. Далее флешка помещается в сам станок, и начинается работа. После окончания работы станка, нужно осмотреть изготовленную деталь со всех сторон, чтобы доработать ее, если требуется. Также есть возможность скачать в интернете бесплатные программы для ЧПУ 3d станков по дереву.

Машина ЧПУ 3d по дереву может быть бытовой и промышленной. Функции промышленных почти безграничны. Вес их может достигать 100 тонн! А бытовые машины имеют вес и размер меньше, и применяются для изготовления небольших деталей. Для изготовления изделий для личных целей можно приобрести настольный 3д фрезерный станок с ЧПУ по дереву.

Удобно пользоваться машиной, чтобы изготовить множество одинаковых деталей. Ведь вручную идентичные изделия «сотворить» практически невозможно. Станок может делать нужную модель, заданную программой, просто бесконечное количество раз.

Деревообрабатывающие 3д станки с ЧПУ для резьбы по дереву вполне могут резать пластиковый материал и мягкий металл. Только стоит не брать слишком жесткие материалы, ставить маленькую скорость работы машины и величину стружки.

Стоимость изделия в итоге понижается в разы.

Принцип работы

Пожалуй, самым главным элементом на этом станке является фрезер, гравер или шпиндель. Это зависит от вашего выбора. Если у вас будет стоять шпиндель, то хвостик фрезы, который имеет цангу для крепления, будет плотно крепиться в цанговый патрон.

Сам патрон непосредственно закреплён на шпиндельном вале. Режущая часть фрезы подбирается исходя из выбранного материала. Электрический мотор, который располагается на движущейся каретке, вращает шпиндель с фрезой, что позволяет обрабатывать поверхность материала. Управление шаговыми двигателями происходит от контролера, на который подаются команды с компьютерной программы.

Электроника станка работает непосредственно на обеспечении компьютерного обеспечения, которое должно поставляться с заказываемой электроникой. Программа передаёт команды, в виде G — кодов на контролер. Тем самым эти коды сохраняются в оперативной памяти контролера.

После выбора на станке программы обработки (чистовой, черновой, трёхмерной), команды распределяются на шаговые двигатели, после чего происходит обработка поверхности материала.

Совет: Перед началом работы, необходимо протестировать станок, специализированной программой и пропустить пробную деталь, чтобы убедиться в правильности работы ЧПУ.

Подготовка сырья для продукции

В качестве сырья можно использовать почти все твердые материалы:

• древесину (включая фанеру, ДВП, ДСП, МДФ);
• различные виды пластика (акрил, ПВХ);
• металлы;
• поликарбонаты;
• пенопласт;
• полистирол и другие материалы, поддающиеся механической обработке.

Очень популярна сейчас фрезеровка фанеры на фрезерном станке ЧПУ, так как с ее помощью делают модные детали интерьера, предметы быта и многие другие изделия для дома.

Древесина – это наиболее распространенное сырье для обработки на станках с числовым программным управлением.

Оптимальным вариантом будет использование таких пород:

• Ясень: имеет много общего с дубом. Однако степень сопротивления к деформации, вязкость, ударная стойкость выше у данного вида древесины. Ясеневая порода высоко ценится в производстве мебели, там ее приравнивают к красному дереву.
• Сосна: отличается смолистостью, прочностью и твердостью, стойкостью к гниению и поражению грибком, отлично подходит для обработки. Высоко ценится из-за малого количества сучков и небольшого изменения диаметра по длине ствола.
• Лиственница: для нее характерна высокая прочность, стойкость к внешним воздействиям, приятный цвет и структура.

Техника безопасности при работе с фрезером ЧПУ

При работе с техническим оборудованием придерживайтесь определенных правил. Это связано не только с эффективностью работы, но и с безопасностью.

Работа с техническим оборудованием опасна, а соблюдение техники безопасности снижает риск причинения вреда здоровью.

Правила ТБ:

1. Приступать к работе только в специальной униформе. Оператору ЧПУ станка потребуется прикасаться к острым предметам. Прикосновение голыми руками повышает риск появления колотых и режущих ран.
2. Рабочее пространство должно быть в 2 раза больше, чем размер станка. Это нужно для отдаления от рабочего места при критических ситуациях.
3. Огнеустойчивость стен, пола и потолка. Снижает риск возникновения пожара.
4. Пол должен быть ровным. Требуется для надежного закрепления аппарата.
5. Наличие хорошего освещения.

Сбор станка

Для того чтобы собрать станок самостоятельно, нужно иметь нужные детали и конструктивные чертежи, помогающие понять всю структуру и механизм фрезерного станка.

Основными материалами для сборки станка являются:

• дерево, как основание станка;
• металлические гвозди, шурупы и другие соединяющие детали из металла;
• металлические пластины и листы из любого прочного металла.

Дерево обычно используют из сосны, дуба или бука, потому что они обладают устойчивостью к вредителям и к гниению. Металл чаще всего выбирают тот, который сможет противостоять или хотя бы устоять от коррозионных процессов. Обычно это алюминий, сталь или чугун. Но наиболее выгодным материалом будет являться алюминий. Единственным недостатком алюминия является его невысокие прочные способности. Именно поэтому используют сплав алюминия с цинком или железом.

1 шаг

Первым шагом в сборе фрезерного станка является схема, по которой будут производиться данные работы. Если нет досок, то основанием можно взять какой-либо старый станок или другое оборудование, не имеющее использование в настоящем. Будет легче, если будет уже готовое основание из старых машин, чтобы сразу подключить к нему остальные детали и проверить работоспособность.

Желательно, чтобы в старом станке имелось сверло, головку которого можно будет сменить на фрезерную. Если взять сверлящее устройство из нерабочего принтера, то использовать такой станок придется только на тонкий металлический материал и на легкую древесину.

2 шаг

Подразумевает собой приготовление двигателя с мощным шагом. Размер его будет зависеть от основания станка. Чтобы подсоединить двигатель, следует придержаться чертежным планам конструкции.

3 шаг

Включает в себя фиксацию основания фрезерного станка ЧПУ. Это необходимо для того, чтобы станок имел достаточную жесткость, так как материал может быть любой величины и толщины. Поэтому также нужно воспользоваться газовой сваркой и приварить основание к фиксирующим металлическим деталям.

5 шаг

Включает в себя выполнение и соединение самой главной детали во всей конструкции механизма. Это вертикальная ось, которая должна быть изготовлена из металла (желательно). После приварки оси необходимо присоединять электродвигатели и другие детали, работающие от электричества или по гравитационной силе.

Максимум внимания – станине

Необходимая жесткость станку обеспечивается за счёт станины. На нее устанавливают подвижной портал, систему рельсовых направляющих, ШД, рабочую поверхность, ось Z и шпиндель.

К примеру, один из создателей самодельного станка ЧПУ, несущую раму сделал из алюминиевого профиля Maytec – две детали (сечение 40х80 мм) и две торцевые пластины толщиной 10 мм из этого же материала, соединив элементы алюминиевыми уголками. Конструкция усилена, внутри рамы сделано рамку из профилей меньших размеров в форме квадрата.

Станина монтируется без использования соединений сварного типа (сварным швам плохо удаётся переносить вибронагрузки). В качестве крепления лучше использовать Т-образные гайки. На торцевых пластинах предусмотрена установка блока подшипников для установки ходового винта. Понадобится подшипник скольжения и шпиндельный подшипник.

Основной задачей сделанному своими руками станку с ЧПУ умелец определил изготовление деталей из алюминия. Поскольку ему подходили заготовки с максимальной толщиной 60 мм, он сделал просвет портала 125 мм (это расстояние от верхней поперечной балки до рабочей поверхности).

Сборка

Чтобы собрать самодельный станок для фрезерования 3D детали по дереву своими руками нужно сделать чертежи, подготовить необходимый инструмент, комплектующие, изготовить недостающие детали. После этого можно приступать к сборке.

Очередность сборки своими руками мини станка с ЧПУ с обработкой 3D складывается из:

1. направляющие суппортов устанавливают в боковины вместе с кареткой (без винта).
2. каретки перемещают по направляющим до тех пор, пока их ход не станет плавным. Тем самым производится притирка отверстий в суппорте.
3. затяжки болтов на суппортах.
4. крепления сборочных единиц на станке и установка винтов.
5. установки шаговых двигателей и соединения их с винтами при помощи муфт.
6. контроллер выделен в отдельный блок для уменьшения влияния на него работающих механизмов.

Самодельный станок с ЧПУ после сборки обязательно должен быть опробован! Тестирование 3D обработки проводится посредством использования щадящих режимов для выявления всех неполадок и их устранения.

Работа в автоматическом режиме обеспечивается программным обеспечением. Продвинутые пользователи компьютеров могут использовать блоки питания и драйверы к контроллерам, шаговым двигателям. Блок питания преобразует поступающий переменный (220 В, 50 Гц) в постоянный ток необходимый для питания контроллера и шаговых двигателей. Для них управление станком с персонального компьютера проходит через порт LPT. Рабочими программами являются Turbo CNC и VRI-CNC. Для подготовки необходимых для воплощения в дерево рисунков используют программы графических редакторов CorelDRAW и ArtCAM.

А можно…?

Отвечаю сразу — МОЖНО! Все можно! Только нужно ли?

«А можно вместо четырех шариковых блоков поставить на каретку два? Будет почти в два раза дешевле» — Можно! Но я поставил четыре, и вам советую.

«А можно заменить обычные профили станочными? Будет лучше» — Можно! В каком-то смысле действительно будет лучше. Скажем так, будет лучше ровно на столько, на сколько, к примеру, станут лучше «Жигули», если поставить на них семнадцатидюймовые колеса от «Мерседеса», Но дороже будет, это точно!

«А можно для увеличения прочности заменить не внушающие доверия алюминиевые профили хорошими стальными?» — Можно! Если удастся подобрать подходящие по размеру, и при условии замены шариковых направляющих на 20-й типоразмер. Кстати и ремни нужно взять потолще, и двигатели помощнее, и, чего там мелочиться, лучше сразу на ШВП перейти.

«А можно такой станок сделать размером 2х3 метра, и чтобы 10 мм фанеру пилил со скоростью 600 мм/мин.?» — Можно! Только профили нужно брать станочные и крепить их к стальным сварным рамам, и ремни заменить зубчатыми рейками и моторы брать с редукторами, и прочее по мелочам.

«А можно вместо дорогих шариковых направляющих применить обычные шарикоподшипники, чтобы все так же ездило?» — Можно! Ездить будет! Но я все-таки разорился на рельсы и дорогие линейные подшипники, сами догадайтесь почему.

«А можно вместо импортных шариковых линейных направляющих использовать наши, отечественные, мебельные, или компьютерные?» — Можно! См. ответ на предыдущий вопрос.

«А вот у меня нет ни дрели, ни ножовки по металлу. Как быть?» — Займите у соседа или купите… лучше сразу готовый станок.

«Хочу построить такой же станок как у вас. Не могли бы вы: дать мне готовые чертежи, ткнуть носом, где продаются все комплектующие, отвести за руку к дяде, который выточит нужные детали, оказать помощь в изготовлении, сборке и настройке станка, консультировать, отвечать на вопросы, и вообще, всячески содействовать?» — Мог бы, если у вас хватит денег на все это содействие.

Такие, вот, дела.

Материал для работы

Материалом для создания фрезерного станка ЧПУ в домашних условиях будет служить однозначно алюминий, потому что его легко можно найти на металлургических предприятиях. Следует использовать также алюминиевые листы и плиты для вертикальных поддерживающих осей.

Если нет возможности приобрести металлические детали, то можно использовать и деревянные, но работа тогда будет происходить не для всего материала.

Также разрешено в использовании чугунные и стальные стали. Для изготовления фрезерного станка ЧПУ можно использовать стали группы специальные, которые предназначены для специализированных деталей и обладают жаростойкими и кислотоупорными свойствами. Помимо стали используют также чугун, который имеет высокие литейные свойства, которые помогут соорудить деталь нужной формы.

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

• X – шпиндельный узел, перемещающийся по балке поперек стола;
• Y – перемещение консоли вдоль стола;
• Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Блок управления подает команды и постоянно получает отчеты о координатах фрезы в каждой оси.

Промышленное оборудование использует для управления программные блоки, созданные программистами на отдельно стоящих компьютерах. Программы загружаются в блок управления в виде дискеты. Изменить что-то невозможно, надо создавать новую программу. Возможно использование нескольких видов инструмента для изготовления одной детали. Вначале работы с первой заготовкой от партии устанавливается нулевая точка для каждого.

Настольный фрезер ЧПУ по дереву в домашней мастерской использует в основном механическое копирование. Оно производится по реальному шаблону. Копировальная втулка или считывающий датчик движется по одной из осей X или Y вдоль материального шаблона, и передают все координаты на рабочий инструмент. Обработка производится поэтапно, предварительная, грубая и чистовая.

Станок-самоделка, обрабатывающий древесину

Самодельный токарный деревообрабатывающий станок имеет такие доступные составляющие:

• в качестве привода служит насосный электромотор;
• подошедший приводной ремень, взятый на каком-то авто;
• в гаражных запасах нашлось достаточное количество необходимого крепежа;
• переднюю бабку изготовлено из неиспользуемого электроточила большой мощности (два камня);
• заднюю бабку сделано из фрагмента ненужной дрели, также с высокой мощностью;
• приобретены для начала недорогие резцы и фрезы;
• в качестве станины и для других узлов использованы виды металлопрофиля – швеллер, уголки; трубы сходного диаметра (чтобы одна входила в другую), полоса 20 и 40 мм – на общую сумму 600 руб.

Причём, при изготовлении самодельного станка, умелец пользовался инструментом слесаря – не обошелся без дрели, напильников, малой угловой шлифовальной машинки, болгарки; был задействован аппарат по электросварке (электроды 2 и 3 мм).

Получился станок с габаритами 800х400х350 мм, на котором можно выполнять точение  заготовок (диаметр в пределах 250 мм и длина до 200 мм – на планшайбе, т.е. без центровки) и до 400 мм – при центровке задней бабкой.

Порядок построения фрезерного оборудования с ЧПУ

После завершения подбора всех необходимых комплектующих можно совершенно беспрепятственно построить собственноручно негабаритный фрезерный механизм укомплектованный ЧПУ. Прежде, чем приступить к непосредственному конструированию, еще раз проверяем составляющие, производится контроль их параметров и качества изготовления. Это в дальнейшем поможет избежать преждевременного выхода из строя цепи механизма.

Для надежной фиксации комплектующих оборудования применяется специализированные крепежные запчасти. Их конструктив и исполнение напрямую зависят от будущей схемы.

Перечень необходимых действий для сборки небольшого оборудования с ЧПУ для выполнения процесса фрезеровки:

1. Монтирование направляющих осей суппортного элемента, фиксирование на крайних частях машины.
2. Притирание суппортов. Требуется передвигать по направляющим до того момента, пока не образуется плавное передвижение.
3. Затягивание винтов для фиксирования суппортного устройства.
4. Крепление комплектующих на основу рабочего механизма.
5. Монтирование ходовых винтов и муфт.
6. Установка маршевых моторов. Они закрепляются к болтам муфт.

Электронные комплектующие расположены в автономном шкафу. Это обеспечивает минимизацию сбоев в работоспособности в процессе проведения технологических операций фрезером. Плоскость для монтирования рабочей машины обязана быть без перепадов, ведь конструкция не предусматривает винтов регулирования уровней.

После завершения вышеперечисленного, приступайте к выполнению пробных испытаний. Сначала необходимо установить легкую программу для выполнения фрезеровки. В процессе работы нужно непрерывно сверять все проходы рабочего органа (фрезы). Параметры, которые подлежат постоянному контролю: глубина и ширина обработки. Особенным образом это относится к 3D-обработке.

Таким образом, ссылаясь на выше написанную информацию, изготовление фрезерного оборудования собственными руками, дает целый перечень преимуществ перед обычными покупными аналогами. Во-первых, данная конструкция будет подходить под предполагаемые объемы и виды работ, во-вторых, обеспечена ремонтопригодность, так как построена из подручных материалов и приспособлений и, в-третьих, такой вариант оборудования недорогой.

Имея опыт конструирования подобного оборудования, дальнейший ремонт не займет много времени, простои сведутся до минимума. Подобное оборудование может пригодиться вашим соседям по дачному участку для выполнения собственных ремонтных работ. Отдав в аренду такое оборудование, вы поможете ближнему товарищу в труде, в будущем рассчитывайте на его помощь.

Разобравшись с конструктивом и функциональными особенностями фрезерных станков, а также нагрузкой, которая на него ляжет, можете смело приниматься за его изготовление, опираясь на практичную информацию, приведенную по ходу текста. Конструируйте и выполняйте поставленные задачи безо всяких проблем.

Видео: самодельный ЧПУ фрезерный станок по дереву.

Republished by Blog Post Promoter

Принцип действия

Оператор, работающий с устройством, проверяет готовность машины, вставляет нужную фрезу, выбирает программу и устанавливает изделие. Все остальное делает машина. Мотор прибора задает фрезе некоторый крутящий момент, благодаря которому она начинает совершать вращательные движения. Шпиндель (металлический вал для установки режущего инструмента) прикреплён к движущемуся порталу.

Станок имеет собственное программное обеспечение, которое при помощи специальных кодов «переводит» компьютерную команду в механическую, осуществляемую электромотором устройства. Оператор выбирает нужный файл с уже записанными параметрами резьбы и запускает рабочий процесс.

Игрек

Пошли дальше.

Поперечная балка, на которую будут устанавливаться рельсы оси Y, получается длиной 510 мм. В целях унификации сделаем ее из того же алюминиевого бокса 80х40х4 мм. Рельсы поставим прямо на торцы балки.

В большое прямоугольное отверстие на широкой грани профиля будет входить ось двигателя с насаженным на него зубчатым колесом. С противоположной стороны балки разместится каретка Z. Т.е. балка должна пройти как бы сквозь каретку Y. Для этого на шариковые блоки наденем две одинаковые детали, сделанные из отрезков стандартного алюминиевого швеллера 60х40х5 мм.

Проводку зубчатого ремня выполним точно так же, как и по оси Х, только устройства для крепления и натяжения ремня сделаем на уголках.

Ремень оказывается хорошо защищен от стружек и грязи. В нижней части профиля (внутри) будет размещена петля кабеля от двигателей Y и Z. Осталось поставить заглушки на торцы балки и все.

С лицевой стороны (со стороны каретки Z) балка не имеет отверстий, что очень хорошо, т.к. именно тут летит стружка. Как видите, балка с кареткой Y получилась очень простой.

Как правильно использовать 3d станок с ЧПУ по дереву?

Чтобы работать со станком, нужны компьютерные знания, а не фрезеровочные, как было указано выше. Человек создает модель нужной детали, прорисовывая путь фрезы, ее скорость, тип резки, толщу стружки и т.д.

Если все нормально, то данные сохраняются, программа дает код, который и загружается в станок. Когда оператор убедится в готовности станка к работе, и закрепит материал, можно пускать работу и просто смотреть за всем процессом.

После осуществления работы, останется лишь рассмотреть деталь и, при надобности, отшлифовать и доработать ее руками. По желанию изделие покрывается краской и лаком.

Можно сказать, что 3d фрезерный станок с ЧПУ по дереву способен превратить обычное хобби в достаточно прибыльный бизнес!

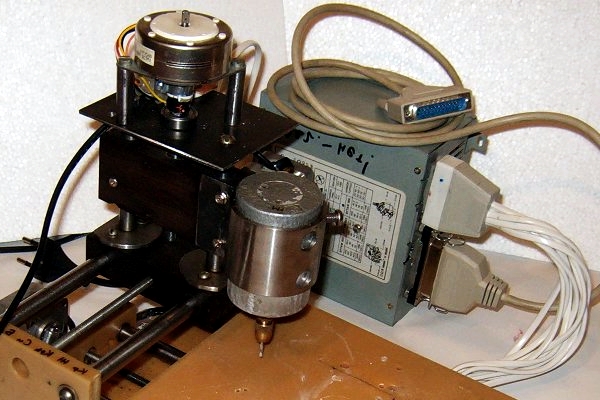

Использование старых ШД

Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.

Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.

Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку

Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.

Несложно и с приводом, его собирают из шпильки и гайки нужных размеров. Чтобы вал движка зафиксировать, и он был присоединен к шпильке, можно взять резиновую обмотку от электрокабеля достаточной толщины. Фиксатор лучше сделать в виде винта, его вставляют во втулку из нейлона. Изготовляя эти несложные элементы конструкции, можно воспользоваться наборов напильников и применить в работе дрель.

Простейшая схема создания устройства

Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.

К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.

Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.
