Все об изготовлении буровых установок своими руками

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;

• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

1. Верхняя рама: chertyozh_1_verhnyaya_rama
2. Нижняя рама: chertyozh_2_nizhnyaya_rama
3. Ползун буровой: chertyozh_3_polzun
4. Гильза-ползун: chertyozh_4_gilza_polzun
5. Рама в сборе: chertyozh_5_rama_v_sbore
6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.
Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

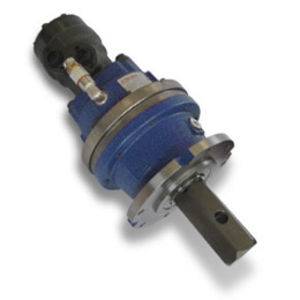

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Технология создания установки

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

• Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
• С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
• Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
• В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
• К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
• Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
• К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
• К устройству подсоединяется мотор с оптимальной мощностью.
• Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Особенности

МБУ (мобильная буровая установка) отечественного производства стала настоящим прорывом в отечественном машиностроении. Это универсального типа спецтехника, которая может использоваться как для бурения на воду, так и при ведении работ по закладке фундамента на сваях. Машина для бурения скважин представлена в различных вариантах технических решений, которые имеют высокий технологический ресурс. На рынке представлены МБУ различных видов:

• на базе автомобильного шасси КамАЗа, УАЗа, «Урала», ГАЗа;
• на гусеничном ходу;
• на пневмоходу платформы «Беркут»;
• прицепные модели;
• на базе экскаватора.

МБУ можно использовать для «сухого» бурения при ведении инженерно-геологических работ, для ударно-канатного бурения, пневмоударного бурения, а также для бурения с промывкой и продувкой. МБУ представлены двумя вариантами привода:

• от двигателя транспортной платформы;
• от палубного двигателя.

К преимуществам мобильных буровых установок можно отнести:

• наличие гидравлической трансмиссии, которая позволяет осуществлять бесступенчатое регулирование частоты оборотов бура с определенным крутящим моментом;
• простоту ремонтных работ, которые сводятся к замене гидравлической аппаратуры благодаря отсутствию механического КПП;
• возможность плавного регулирования частоты вращения бурового инструмента с помощью пульта без потерь крутящего момента;
• оригинальную конструкцию вращающегося механизма, не воспринимающую динамические нагрузки, возникающие в результате работы пневмоударника, что позволяет увеличить ресурс механизма;
• высокая скорость вращения, позволяющая повысить производительность бурильных работ за счет быстрой сборки и разборки инструмента.

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

По виду приводного устройства

1. Электрические. Работоспособность системы обеспечивается питанием от электрического генератора или электрической сети. Подобные машины применяются в основном для проделывания водозаборных скважин индивидуального использования.
2. Электрогидравлические. Машины применяются для бурения скважин в твёрдых грунтах. Основными рабочими механизмами являются конусообразный цилиндр и диэлектрический держатель. Преимущественные сферы эксплуатации техники — строительство, разведывание месторождений, добыча полезных ископаемых.
3. Дизель-электрические. Особенностью машины является независимая работа основных механизмов. В действие они приводятся электрическим приводом.

Данная техника способна бурить скважины для эксплуатационных и разведывательных работ.

Дизельные. Эти машины выпускаются преимущественно малогабаритными. Они обладают высокой степенью мобильности, а работоспособность обеспечивает мощный дизель.

Как сделать надежную конструкцию?

Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:

• вертлюг;
• буровую штангу;
• лопастной бур;
• мотор-редуктор;
• мотопомпу с рукавом;
• шланг для подачи бурового раствора.

Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.

На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.

Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.

Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.

Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.

Как изготовить простейшую шнековую установку?

Бур изготовляется из стальной трубы диаметром 100 мм. На верхний конец отрезка навинчивают резьбу. С противоположной стороны трубы делают шнековый винт диаметром 200 мм, имеющий 1-2 витка. К концам полученной заготовки привариваются стальные ножи. Они должны размещаться под некоторым углом относительно почвы, что позволит срезать ее во время работы.

Для эффективной работы со шнековым буром к тройнику необходимо присоединить стальную трубу длиной 1,5 м. Фиксацию выполняют сварочным аппаратом. Внутри тройника должна находиться винтовая резьба. Его навинчивают на 1,5-метровую штангу. Для пользования буром необходимо взяться трубу и совершать вращательные движения для углубления инструмента в почву.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
2. Подготовьте шурф для вхождения инструмента бурения.
3. Инсталлируйте оборудование для бурения на требуемую позицию.
4. Начинайте бурение.
5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
9. Убедитесь в том, что вода из скважины стала чистой.
10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
11. Проведите подключения водопроводной трубы или шланга к насосу.
12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

• бур;
• бурильная вышка;
• лебедка;
• обсадные трубы;
• штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Конструкция в сборе

После бурение было принято решение разобрать конструкцию и немножко доработать. Срезали режущую часть, уменьшили его почти в половину оставили сантиметров 3 от выходных отверстий для воды. Сделано это по причине того, что напора воды просто-напросто не хватало для, чтобы пробить это расстояние и эффективно пробывать водную эмульсию.

Рабочая скорость бурения выросла в полтора раза, стало легче бурить и процесс пошел быстрее Что еще можно добавить по усовершенствовании бура. Помимо того, что мы обрезали переднюю часть бура, рекомендуем уменьшить длину самого хвостовика сантиметров на 5. Хотите пробурить скважину качественно и не дорого, тогда рекомендуем профессионалов.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Выбор места

Скважина — конструкция капитальная, и к выбору места где она будет находиться следует подходить с особой особой тщательностью. Есть несколько нюансов которые стоит учитывать при ее расположении. Ведь именно от ее расположения будет зависеть качество воды.

1. Место должно быть доступно, чтобы в случае проведения ремонта, к скважине можно было беспрепятственно подойти или подогнать технику.
2. Она должна быть защищена от загрязнений, и соответствовать всем санитарным нормам.
3. До начала работ необходимо убедиться в наличии близкого расположения подземных источников воды.
4. Скважина должна располагаться не ближе 4 м от фундамента дома и на удалении 20 метров от септика.

Инструменты

Для того, чтобы обзавестись скважиной на своем участке, нужен такой инструмент как: специальный шнек удлиняющими коленьями. На его кромки можно приварить заточенные по краям напильники. Это дополнение улучшит работу заводского бура.

Видео: Как пробурить скважину вручную

Кроме этого понадобятся:

• обсадные трубы (асбестоцементные или пластиковые);
• шланги;
• лопата;
• тележка для вывоза грунта;
• бурильная вышка.
