Антенна для автомагнитолы своими руками

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Выбор производителя

Антенну можно и купить. На сегодняшний день довольно много производителей автомобильных антенн.

• Одна из них — Calearo — предлагает довольно широкий выбор товаров хорошего качества. Цены варьируются от низких до высоких.
• Итальянская фирма Lemm довольно давно на рынке. И пользуется большим спросом у автолюбителей до сих пор.
• Бренд Phantom производит довольно много автомобильных аксессуаров. Главной особенностью данного производителя являются новые разработки для удовлетворения потребностей клиентов.

При выборе автомобильной ТВ и радиоантенны следует обратить внимание на следующие модели. Одним из достойных вариантов является «Триада 690»

Такая конструкция имеет хороший встроенный усилитель, который имеет фильтр от помех с переключателем, то есть можно переключать режимы «город — трасса». Такое устройство довольно легко установить

Одним из достойных вариантов является «Триада 690». Такая конструкция имеет хороший встроенный усилитель, который имеет фильтр от помех с переключателем, то есть можно переключать режимы «город — трасса». Такое устройство довольно легко установить.

Одной из лучших радиоантенн является «Триада 55 Турбо».

Положительными чертами данной модели являются следующие:

• можно установить самостоятельно,
• небольшой размер,
• цена,
• присутствуют два режима захвата сигнала,
• в комплекте с устройством идет усилитель.

Однако, помимо положительных моментов, присутствуют также и отрицательные:

• диод постоянно горит,
• кабель короткий, и для высоких кабин может не подойти,
• штекер быстро ломается,
• может создавать помехи.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается «экран» и центральная жила экранированного провода. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника,  остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Пошаговая инструкция настройки

Настройка антенны рации должна происходить по следующему алгоритму:

• Для корректной настройки необходимо иметь такой прибор, как КСВ-метр.
• Процесс настройки надо проделывать вдалеке от конструкций из металла, бетона или дерева. Желательно, чтобы деревья были размещены не ближе чем 15-20 м.
• Очень желательно автомобиль остановить на чистой, ровной и сухой плоскости.
• На настройку антенны также могут влиять расположенные вблизи другие автомобили с антеннами для раций. Далее необходимо установить КСВ-метр согласно инструкции, то есть между самой рацией и антенной. При этом нельзя использовать усилитель.
• Замеры прибором надо произвести на нескольких разных каналах и в разных точках. Целесообразно провести данную процедуру в разных сетках. Это позволит увидеть реальную картину настройки.
• Следующий шаг очень важен: следует найти показатель-минимум КСВ, в идеале показатель должен быть равен 1, желательно записать, где он расположен. Если он расположен на частоте ниже указанной, то это значит, что антенну нужно укоротить. Соответственно, если выше — нужно удлинять.
• Следующим шагом будет укорачивание или удлинение антенны, в зависимости от показателей прибора КСВ. Удлинение или укорачивание — это процесс добавления или, наоборот, отматывания витков с катушки согласования, а не укорачивание антенны кусачками.
• После этого снова нужно посмотреть показатели КСВ-метра. Процедуру повторять до тех пор, пока не будет достигнут нужный результат. Иногда в некоторых моделях не удаётся достигнуть идеального показателя, но это не страшно. При отклонении показателя, например до 1,5, потери будут равны 5%. Рация вполне нормально будет работать и при показателе 3. Если в систему вмонтирован усилитель, нужно учесть что показатель-минимум не должен превышать 2.

Если все шаги алгоритма пройдены правильно, антенна для рации в машину будет служить отменно.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Рейтинг телевизионных антенн

Несмотря на то, что вкусы и предпочтения у каждого автолюбителя разные, существует рейтинг телевизионных приставок, которые чаще всего устанавливаются в автомобиль.

Рассмотрим наиболее востребованные модели и марки, которые предпочитают выбирать для себя водители:

• триада 2696 (данное устройство можно встретить практически в любом специализированном магазине, для антенны характерна средняя стоимость в две тысячи рублей);
• antey 914 (достаточно простая модель для транспортного средства, при этом она имеет устойчивый прием сигнала, стоимость данной модели в среднем составляет 470 рублей);
• alan x-turbo 80 (дорогостоящая модель, которая имеет замечательные характеристики, из-за чего активно используется многими водителями, цена на устройство в среднем составляет 4200 рублей);
• megaJet ML-145, MAG-160 (сравнительно недорогое устройство, с прекрасными характеристиками, которое позволяет обеспечить качественный сигнал в автомобиле, стоит устройство в среднем 1900 рублей);
• bosh Autofun PRO (это устройство из-за своей невысокой цены, получило массовое признание среди российских водителей, в среднем цена на устройство варьируется от 800 рублей);
• supra SAF-3 (рейтинг лучших автомобильных ТВ-антенн, также дополняет эта замечательная модель, при ее небольшой стоимости в 320 рублей, она выдает по истине качественный и хороший сигнал с изображением и звуком);
• триада 690 (неплохая модель, имеющая множество положительных отзывов среди отечественных автолюбителей, в среднем цена на подобное устройство находится в пределах одной тысячи рублей).

Отдельного внимания заслуживает автомобильная телевизионная антенна марки корона. Эти устройства также пользуются широкой популярностью, однако не имеют широкой известности среди владельцев транспортных средств.

Автомобильные антенны бывают разных типов

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

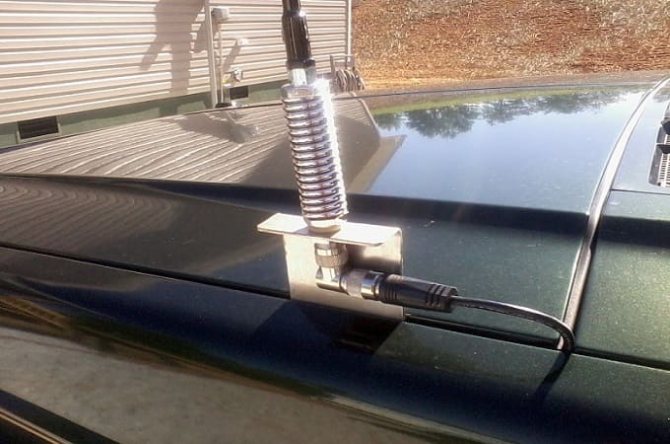

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

• Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
• Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

• изолятор;
• антенный кабель;
• разъем, подходящий для магнитолы;
• инструменты для работы по металлу;
• герметик;
• паяльник;
• пинцет;
• кусачки;
• припой;
• канифоль;
• флюс;
• термоклей;
• круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

• радиотехническая керамика;
• фторопласт;
• оргстекло.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

1. Возьмите проволоку, выбранную для вибратора.
2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
3. Закрутите первую гайку.
4. Вставьте проволоку в отверстие изолятора.
5. Закрутите вторую гайку.
6. Зафиксируйте контргайкой (желательно применение шайб).
7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

1. Возьмите радиокабель.
2. Зачистите его центральную жилу.
3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
4. Закрепите гайкой и зафиксируйте контргайкой.
5. Экран провода полезно соединить с корпусом автомобиля.

1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

Вам необходимы:

• проволока для вибратора;
• плашка для нарезания резьбы;
• 4 гайки;
• контейнер для бутербродов или другая пластмассовая коробка;
• эпоксидная смола;
• магнит от старого динамика;
• кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

1. Нарежьте резьбу на одном из концов прута-вибратора.
2. Наверните гайку до упора.
3. Посередине дна банки для бутербродов просверлите отверстие под прут.
4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

1. Заполните банку эпоксидной смолой.
2. Закройте крышкой.
3. Дайте смоле застыть.
4. Стык крышки и стенки банки загерметизируйте термоклеем.
5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Как нужно выбирать устройство

При выборе подобного устройства, требуется понимать, что это оборудование будет обеспечивать прием и передачу сигнала для телевизора. Именно поэтому при выборе требуется руководствоваться следующими рекомендациями:

1. Автомобильная антенна, должна обеспечивать качественный прием сигнала, не зависимо от того, где находится автомобиль.
2. Следует понимать, что антенна для автомагнитолы должна иметь компактные габариты, чтобы не скрадывать много пространства.
3. Стоит заранее решить для себя, где будет размещена активная антенна (на корпусе автомобиля или внутри салона).
4. При выборе требуется подобрать для себя оптимальный вид подобного устройства для приема и передачи сигнала.
5. Выбор следует делать исходя из своих финансовых возможностей (так как подобное оборудование имеет сравнительно высокую стоимость).
6. Не рекомендуется приобретать малоизвестные устройства от сомнительных производителей автомобильного оборудования.
7. Также следует понимать, что в транспортное средство уже встроен приемник для радио (лучше всего объединить устройства, либо сделать одно с усилителем).
8. Следует учесть, что цифровая антенна, существенно лучше улавливает сигнал в сравнении с аналоговыми устройствами.
9. Также стоит отметить, что если требуется хороший приемник, который будет передавать для воспроизведения надежный сигнал, требуется покупать в официальных магазинах, где также предоставляется гарантия.

В данном видео вы подробнее узнаете об автомобильных антеннах:

Если учитывать все эти моменты, имеется возможность подобрать для себя качественное оборудование, которое обеспечит транспортное средство телевидением в любом месте, не зависимо от ландшафта и местности. Дополнительно при подборе устройства, требуется ознакомиться с рекомендациями иных водителей и специалистов.

Как сделать своими руками антенну для радио

В том, чтобы собрать антенну для прослушивания в приемнике FM- радиостанций, главная сложность заключается в постоянном колебании корпуса автомобиля. Поэтому простые бытовые антенны для наземного применения тут не подойдет и будут иметь мертвые точки в плане приема. Для обычного наземного устройства совершенно одинаково, с какой стороны будет подан сигнал, а вот для того, который находится постоянно в движении, требуется особый подход к сборке своими руками.

Правильно собранная вручную автомобильная антенна должна иметь такие характеристики:

• не вызывать лишних вопросов со стороны представителей ГИБДД из-за лишней доработки корпуса;
• должна вставать в салоне;
• обеспечивать надежный прием;
• обладать высоким КПД.

Простой четвертьволновой вибратор в данном случае подходит плохо в силу таких своих недостатков:

• он сложен в плане изготовления;
• относительно велик;
• сложен в креплении;
• может мешать во время движения.

Оптимальный вариант для легкового автомобиля получается из рамочной конструкции, которую следует проложить прямо под уплотнителем заднего стекла. Она должна быть немного заужена вверх, в ее центре расположен конденсатор, который настраивают антенну в резонанс на том или ином канале. Приемных частот существует две, это может быть 27 и 65 МГЦ или 28,2 и 68 соответственно.

Верхний резонанс должен соответствовать нижнему диапазону вещания радио. Поэтому выполняем такие действия:

• прокладываем провод марки МГТФ 0,5 вдоль периметра заднего стекла в виде трапеции;
• плюсы должны стоять в месте добавления проводов для согласующего конденсатора и обязаны снимать сигнал при помощи кабеля;
• к центральной части стекла проводим два провода вертикально по направлению друг к другу и устанавливаем там подстроечный конденсатор. Длина проводов должна составлять по 45 см. Свейте их в виде зигзага и уложите под изоляцию;
• припаяйте кабель со стороны, где провод обрезан наполовину, а с противоположной стороны таких разрывов быть не должно.

Теперь, когда работа выполнена, можно подключить антенну посредством разъема, используемого связным оборудованием. Кабель не должен быть слишком длинным. Антенна пассивная, поэтому в тракте сигнал может сильно затухать. Если установить связное оборудование рядом с задним стеклом, то он будет лучше.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.
