Абиссинский колодец, простой способ за сутки устроить водяную скважину собственными силами

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см

Для того чтобы сделать скважину иглу понадобятся:

1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Между условными горизонтальными рядами отверстий должно быть примерно по 5 см: ближе их делать не стоит, чтобы не ослабить трубу.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

• Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
• Сетчатый фильтр, надеваемый поверх перфорированной трубы.
• Соединительные резьбовые муфты для труб соответствующего диаметра.
• Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
• Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.
• Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода – обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Выбор места под скважину

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м

Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растения	Залегание воды под поверхностью, м
Рогоз	Менее 1 м
Камыш и осока	0 – 2 м
Чёрный тополь	0,5 – 3 м
Люцерна	1,5 – 2
Полынь	2 – 10 м
Солодка	1,5 – 5 м
Ель	2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

Условия обустройства абиссинской скважины

Перед устройством абиссинской скважины следует оценить возможность ее установки. Заранее выясняется ряд вопросов:

Глубина, на которой залегает водоносный пласт. Необходимо хотя бы примерно оценить вероятную глубину залегания пласта и выяснить вид грунта на участке. По возможности нужно ознакомиться с состоянием скважин на соседних участках, получить информацию от соседей о перепадах уровня зеркала воды, изучить геодезические карты или провести разведочное бурение

Следует обратить внимание на растения рядом с участком. Указывать на близкое расположение воды могут ежевика, брусника, багульник или черемуха

Определиться с наличием водоносных пластов помогают и биолокационные рамки из лозы, меди или алюминия.
Оценка качества воды. Следует поинтересоваться, нет ли поблизости источников химического или бактериального загрязнения, выяснить расположение сточных ям и септиков.
Место установки скважины. Скважину несложно обустроить в техническом помещении или в самом доме. В этом случае зимой скважина не будет промерзать, а оборудование вместе с насосной станцией будет защищено от любых неблагоприятных природных условий. На участке «иглу» лучше ставить ближе к дому. В этом случае воду можно провести в дом, прокопав под магистраль траншею, оборудовав кессон либо дополнительное укрытие с утеплением.
Оценка дебита «иглы». Показатель зависит от насыщенности водоносного слоя. Следует ориентироваться на уровень воды в колодцах на участках, расположенных неподалеку. Желательно узнать, пересыхают ли они в летние месяцы.

Водоотдачу установленной скважины можно определить, засекая время наполнения определенной мерной емкости, например, 10-литрового ведра. Проводя откачку, следует несколько раз с промежутком в четверть часа проделать эту операцию, вывести среднее значение и определить удельный дебит «иглы».

Благоприятный прогноз на высокую производительность абиссинской скважины там, где водонесущий слой обнаруживается в жиле с крупным песком. При малой мощности и слабой водоотдаче слоя может понадобиться дополнительная установка накопительного резервуара для воды емкостью 500-1000 литров.

Краткая характеристика абиссинского колодца

Абиссинским колодцем называют устройство для добычи воды, которое можно соорудить на участке своими силами без привлечения квалифицированных специалистов и специальной техники. Такую технологию сооружения для добычи воды придумал и впервые применил на практике в XIX веке британский инженер Нортон. Поэтому такое сооружение называют — «скважина Нортона». В литературе и интернет источниках используют также понятие иглофильтр, подчеркивая тем самым конструктивные особенности устройства и способ сооружения скважины. Иглофильтр забивают в грунт там, где это возможно, обеспечивая подачу воды из скважины в самые короткие сроки.

Преимущества:

• возможность сооружения колодца своими силами из подручных средств;
• простота конструкции, легкость и быстрота изготовления;
• возможность получения воды хорошего качества;
• дешевизна скважины;
• долгий срок службы устройства.

Недостатки:

•  затруднения или невозможность сооружения колодца в сложных, тяжелых грунтах: камень, глина и т.п.;
• ограничения подъема воды с глубины не более 10-15 м;

Области применения и требования к сооружению абиссинского колодца

Глубина колодца определяется исходя из потребностей:

•  для обеспечения хозяйственных нужд водой низкого качества достаточно добывать воду с глубины 5-7 м;
•  для удовлетворения бытовых потребностей водой хорошего качества следует добывать воду на глубине 8-10 м;
• для полного обеспечения водой всех потребностей с возможностью получения питьевой воды высокого качества следует добывать воду с глубины 10-15 м и более.

Рекомендации по расположению скважины на участке:

• расстояние между скважиной и септиком, сливной ямой или другим местом возможного загрязнения не менее 8-10 м;
• грунтовые воды и стоки дождевой воды не должны попадать непосредственно в скважину.

Примечания.

1. Назначение скважины определяется не только ее глубиной, но и характеристиками источника воды в данном районе: дебитом, ресурсом, качеством воды и т.п.
2. При сооружении скважин глубиной до 5 м по закону не требуется разрешение на обустройство.

Вы решили пробурить скважину у себя на участке?

Мы поможем Вам правильно выбрать источник водоснабжения, а также выполним весь необходимый комплекс работ, начиная от бурения скважины и ее обустройства, заканчивая установкой смесителя на раковине.

Вам остается сделать всего несколько простых шагов.

Шаг №1

Определиться, как и для каких целей будет использоваться Ваша скважина. Определить, какой объем воды требуется, и когда будет использоваться скважина, только в летний период или круглогодично.

Шаг №3

Совместно с нашим специалистом, выбрать скважину, которую надо пробурить у Вас на участке.

Это может быть

Абиссинскийколодец

Скважинана песок

Артезианскаяскважина

Шаг №5

Совместно с нашим специалистом выбрать один из вариантов обустройства скважины.

Обустройствоабиссинскогоколодца

Обустройствоскважиныс кессоном

Обустройствоскважиныс адаптером

Шаг №7

После того как скважина будет пробурена и выполнены все работы по ее обустройству, при необходимости мы можем предложить Вам установить фильтры и водоочистное оборудование по обезжелезиванию и умягчению воды.

С этим читают

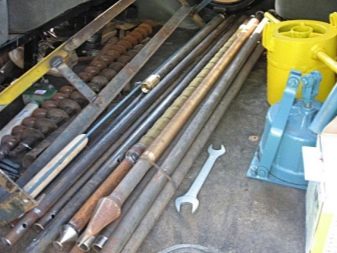

Оборудование для изготовления абиссинской скважины

Инструменты и оснастка:

• болгарка с набором сменных отрезных дисков;
• дрель;
• сварочный аппарат;
• кувалда;
• газовые ключи.

Расходные материалы и оснащение:

• диски от штанги для изготовления бабы;
• самодельная буровая установка или ручной бур;
• стальная труба, нарезанная отрезками длиной 1,0-1,5 м;
• трубы из пластика или полипропилена для подачи воды в пределах участка;
• трубы для сооружения треноги;
• веревки, блоки;
• ведра для выемки грунта из скважины;
• метизы (болты, гайки);
• стальная лента для изготовления хомутов или готовые хомуты;
• муфты;
• металлическая сетка;
• стальная проволока,геотекстиль.

Правила сооружения и подготовка

Подготовку к проведению работ можно подразделить на условные этапы. Прежде чем начать бурение, стоит присмотреться к конструкции абиссинки. Она крайне проста и включает комплект металлических труб, длина которых 1-2 метра. Трубы соединяются между собой муфтами. Для нижней части скважины, через которую осуществляется забор воды, потребуется фильтрующая труба. Способ ее изготовления разбирался выше. На поверхности грунта нужно будет установить насос.

Также подойдут варианты из нержавеющей стали. Для скважины вовсе не подойдут медные трубы. На трубах, которые подойдут для обустройства с двух сторон, нужно нарезать внешнюю резьбу.

Длина перфорированной трубы (которая будет играть роль фильтра) должна составить 70-100 см. Хорошо, если на нижний конец этой части будет приварен наконечник. Копьевидной трубой будет легче выполнять забивание

При этом важно, чтобы диаметр наконечника был немного больше диаметра трубы

Количество труб будет связано с глубиной залегания грунтовых вод. Для соединения деталей между собой применяются резьбовые муфты. Муфты должны быть толстостенными, так как они более прочные.

Забивать трубы можно обычной кувалдой или бабкой. Последнее изделие представляет собой цилиндр с высверленным отверстием. Цилиндр оснащается рукоятками, которые облегчат подъем изделия. Еще для облегчения работ бабку пропускают через специальные блоки.

Тогда бабка будет опускаться на веревках под собственной тяжестью. Первичная прокачка пробуренной скважины производится ручным насосом. Кроме забивного способа монтажа скважины, существует еще один. На нем остановимся подробнее.

Абиссинская скважина своими руками из полипропиленовых труб

Главное достоинство этой установки — мобильность и автономность всей конструкции. Сам процесс обустройства не представляет ничего сложного. Достаточно забить трубы в землю, первая из которых представляет собой так называемую иглу с фильтром. После появления воды скважину промывают, сутки отстаивают, а затем бетонируют участок, укомплектовывают её помпой и откачивающим механизмом. Теперь можно пользоваться этим чудом инженерной мысли в соответствии со своими нуждами.

Необходимые инструменты и материалы

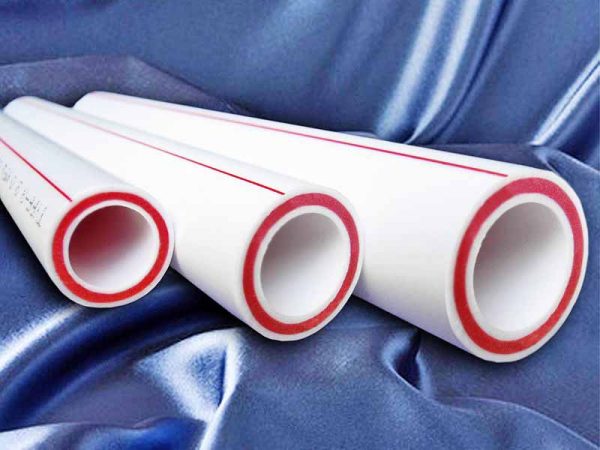

Полипропилеоновые трубы обладают достаточной прочностью и имеют доступную цену

Перечень необходимых инструментов и материалов минимален:

• ручной бур;
• подбабок или забивной наконечник;
• бабка;
• подъёмный блок;
• пластиковые трубы для тела скважины;
• забивная игла копьевидной формы с диаметром на 15–20 мм шире диаметра используемых труб.

Отдельно стоит остановиться на трубах, используемых для обустройства тела скважины. Оптимальный вариант — изготовление их из армированного полипропилена или полиэтилена низкого давления. Толщина стенок должна быть не меньше 0,5 см, это обеспечит необходимые показатели прочности и антикоррозийной стойкости. Диаметр, как правило, 25–30 мм.

К материалу забивной иглы также предъявляются следующие требования:

• прочность;
• надёжность;
• пригодность для контакта с жидкостью.

Подготовительные работы

Фильтр-иглу можно изготовить своими руками

Подготовительные работы начинаются с определения подходящего участка для установки абиссинской скважины. Желательная глубина уровня водоносного слоя — до 8 метров от поверхности земли. Вот несколько признаков такого участка:

• присутствие подобных скважин на соседних участках;
• в обычном колодце измеряют его глубину до дна и до зеркала воды;
• протекание поблизости родников и ручьёв;
• обильное произрастание мать-и-мачехи, конского щавеля, репейника, чистотела и др.;
• роение мошек над некоторыми участками;
• использование лозы или металлических рамок — в месте, где сошлись концы, и следует искать воду.

После этого нижнюю часть ближайшей к игле трубы модифицируют под фильтр:

• сверлят отверстия диаметром 0,8–1 см со всех сторон с шагом 5 см на длину до 70–100 см;
• обматывают проволокой, припаивая все стыки пищевым припоем;
• устанавливают мембрану или сетчатый фильтр;
• ещё раз обматывают проволокой.

Трубы соединяют резьбовыми фитингами. Предварительные работы завершаются организацией небольшого котлована, представляющего собой яму с диаметром в 100 см и глубиной 0,5 м.

Пошаговая инструкция по бурению и обустройству

Бурение скважины — один из важнейших этапов её обустройства

Алгоритм монтажа абиссинской скважины складывается из следующих этапов:

1. Пробуривание ручным буром 50–100 см.
2. Монтаж первой секции с забивной иглой. Её выравнивают по уровню строго вертикально и фиксируют с помощью треноги или доски с отверстием.
3. Установка приспособления для забивки. Оно представляет собой забивной наконечник с внутренней резьбой для насадки на трубу и бабку в виде стального цилиндра с отверстием шире диаметра трубы. Подъём осуществляют через блоки, к которым прикреплена бабка хомутами.
4. Всаживание трубы в грунт до намеченного уровня с одновременной накруткой новых секций. Сигналом к окончанию работ становится появление жидкости или характерных звуков внутри трубы.
5. Промывка скважины и отстаивание в течение суток. Допустимо использование арендованного ручного оборудования, если в дальнейшем планируется установить полноценную насосную станцию.
6. Проверка качество поступающей воды на мутность, цвет и другие органолептические показатели.
7. Бетонирование площадки вокруг. Снимают грунт на глубину до 300 мм, насыпают слой песка толщиной 100 мм, укладывают арматуру и бетонируют под углом в несколько градусов для стока воды.
8. Подключение насосного оборудования и декорирование площадки с источником.

Схема желонирования с насосом

Вынимать желонку для чистки скважины даже с помощью лебедки очень сложно. Значительное время уходит не на работу в скважине, а на подъем-очистку-спуск желонки. Небольшая модернизация позволит оптимизировать работу устройства. Обратную сторону корпуса из трубы следует наглухо заварить.

Из нее делают отвод и ставят туда специальный штуцер, предназначенный для отводного шланга. К шлангу присоединяют насос, который рассчитан на перекачивание жидкостей с существенными механическими загрязнениями.

Такая схема позволяет отказаться от постоянных подъемов желонки на поверхность и ее повторного опускания.

Загрязнения из камеры желонки в этом случае будут удаляться с помощью насоса. Желонку, снабженную насосом, нужно просто приподнимать и опускать, чтобы разрыхлить и переместить в камеру загрязненную жидкость.

Этот способ очистки эффективен при сильном заиливании или запесочивании. Для обычной прочистки скважины подойдет желонка без насоса.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

• узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
• максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
• заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Плюсы и минусы абиссинской скважины

Устройство широко распространено и практически универсально, но у него есть свои плюсы и минусы.

Преимущества скважины

Абиссинская скважина имеет ряд достоинств, позволяющих эффективно использовать ее при отсутствии других видов водоснабжения. Среди основных плюсов установки:

1. Простота монтажа. Скважина устанавливается на относительно небольшую глубину, кроме того, устроить ее можно не только в любом месте на участке, но и в ограниченном пространстве – гараже, подвале или подполе дома.
2. Быстрота установки. Работы можно провести всего за несколько часов.
3. Легкость изготовления. Не нужна тяжелая буровая спецтехника, не требуются подъездные пути для транспорта.
4. Дешевизна. Необходимые составляющие установки можно приобрести в любом строймагазине, а все работы по обустройству скважины провести своими руками.
5. Долговечность. При грамотной установке и регулярной эксплуатации скважина может прослужить несколько десятков лет, поставляя воду до тех пор, пока она собирается в пласте.

Недостатки скважины

Кроме достоинств, у скважины есть и ряд недостатков. К ним относят то, что устраивать «иглу» можно не всегда и не везде. На некоторых участках от нее лучше отказаться. Минусы абиссинки:

1. Установка на песок. Если на участке много камней, есть толстые глиняные и известняковые пласты, устанавливать скважину финансово нецелесообразно или невозможно.
2. Необходимость регулярного использования скважины во избежание заиливания. Однако проблема решается прочисткой трубы с помощью специального приспособления — желонки.
3. Необходимость использования для водоподъема насосной станции. Погружной насос не подходит для установки в скважину маленького диаметра. «Игла» может заглубляться на 10-15 метров, но расстояние до зеркала воды от верхней точки скважины не должно быть более 8-9 метров. При превышении этой величины насосную станцию нужно будет ставить ниже, понадобится кессон на улице или в подполе придется рыть приямок. Если расстояние до водоносного слоя более 20 метров, поднять воду с глубины будет невозможно, так как насосная станция с этой задачей не справится.

Бурение скважины своими руками

Бурится абиссинский колодец самостоятельно в семь этапов:

1. Подготовка труб (формированием на нижней из них фильтра) и присоединение наконечника.

2. Снятие дерна на месте, где будет скважина.

3. Устройство приямка путем выбуривания в земле небольшого отверстия глубиной до полуметра с помощью садового бура.

4. Установка первого звена с заостренным концом.

5. Погружение ее в грунт с помощью «бабки» или кувалды.

6. Проверка – дошла ли труба до водоносного слоя.

7. Если нет, установка сверху новой штанги и повторение двух предыдущих пунктов.

Видео-инструкция о бурении абиссинской скважины

Чтобы сформировать фильтр, необходимо в стенках одной из труб насверлить отверстия диаметром 8–10 мм. В идеале эта перфорация на стволе скважин должна располагаться в шахматном порядке, но особой нужды в строго точном распределении данных дырок нет. Первый ряд отверстий делается на удалении в 15–20 см от конца трубы. Следующие выше просверливаются с интервалом в 5 см. Уменьшать эти параметры не стоит, трубное изделие потеряет прочность.

Перфорация по общей высоте делается на 50–70 см. Поверх дырок на трубу с шагом между витками в 3–5 мм наматывается проволока, которую затем еще оборачивается сеткой. Такая фильтрующая конструкция предотвратит попадание в ствол не только мелкой гальки, но и большей части песка. Чтобы проволоку с сеткой не сорвало при забивании, их нужно тщательно пропаять по стыкам и на краях фильтра припоем без свинца.

Вода в песчаном водоносном слое, до которого бурится рассматриваемая скважина, находится не под напором. Она не пойдет сама из трубы при достижении этого горизонта. Чтобы определить нужную глубину бурения, следует в формируемый ствол после установки нового отрезка налить воды из ведра. Когда фильтр достигнет песка, она быстро начнет уходить в грунт.

В завершении скважина прокачивается. После нескольких сотен литров жидкость из нее пойдет не мутная, а чистая. В результате прокачки вокруг фильтра в песке сформируется небольшая линза без ила.

Понятие и устройство абиссинского колодца

Схематическое изображение общего вида и конструктивных деталей абиссинского колодца

Абиссинский колодец представляет собой так называемую скважину-иглу, заглублённую в землю без обсадной трубы. При профессиональном обустройстве колодцев подобные скважины практически не используют из-за сложности их бурения на значительную глубину. Но в том случае, когда колодец достигает только первого водоносного слоя, скважина-игла считается оптимальным вариантом благодаря своей низкой стоимости, простоте выполнения и эффективности.

Абиссинский колодец состоит из следующих конструктивных элементов:

• наконечника – металлического острия, которое производится из закалённой стали;
• фильтра;
• приёмного клапана;
• магистрали, предназначенной для вывода воды на поверхность. Магистраль чаще всего включает в себя несколько труб;
• соединительных муфт;
• резиновых уплотнителей;
• поршневого насоса ручного типа;
• бетонных колец.

Принцип работы абиссинского колодца достаточно прост. Для получения воды землю прокалывают специальной трубой до уровня расположения первого водоносного слоя. Диаметр такой трубы составляет 1 дюйм, а для облегчения вбивания её в землю труба оснащена острым наконечником. При устройстве скважины-иглы нет необходимости использовать трубы большего диаметра, показателя в 1-1,5 дюйма вполне достаточно.

После заглубления трубы в грунт, к ней прикрепляют самовсасывающий насос, который работает по принципу вакуума. Если одна скважина не даёт достаточного количества воды, рядом с ней создают ещё одну такую же.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Выводы и полезное видео по теме

Разбор плюсов и минусов абиссинского колодца на фоне обычной скважины:

Ролик о заглублении шнеком с последующей забивкой абиссинского колодца:

Про бесполезность поиска воды народным методом с помощью рамок:

Установка и эксплуатация абиссинского колодца – самый простой и дешевый метод получения воды из верхних водоносных пластов. Для сооружения водозаборной выработки не потребуется техника, все этапы работ можно запросто выполнить своими руками.

Вложенные усилия и незначительные средства стремительно окупятся, прослужит абиссинский колодец не меньше, чем традиционные источники воды

Важно загореться и воплотить идею, вооружившись представленной нами информацией
