Все о вентиляционных трубах

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

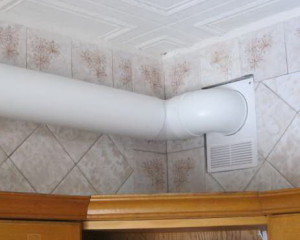

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Правильный расчет диаметра сечения воздуховода

При естественной вентиляции, без использования механических приборов, правильно рассчитать диаметр воздуховода просто. Для этого необходимо знать площадь помещения и сечение вентиляционного отверстия. Например:

• В частном доме на 1 м2 площади требуется 5,4 см2 сечения воздуховода.
• В гаражном помещении на 1 м2 актуально 17,6 см2 сечения вентканала.

Если комната площадью 30 м2, то приобретается воздуховод с диаметром поперечного сечения 162 см2. Аналогично просчитывается вентиляция трубы в гараже или производственном помещении

Важно знать, что для нормального воздухообмена монтируют две трубы, желательно одной длины. При расчете диаметра сечения вентканала стоит также учитывать длину трубы и использование вентиляторов для притока воздуха

Советы по выбору пластиковых воздуховодов

Воздуховоды представляют собой не что иное, как трубы, по которым циркулирует воздух, обеспечивая вентиляцию помещений. Они могут быть металлическими, в некоторых случаях, например, в стояках, асбоцементными или пластиковыми.

Сейчас наиболее популярен именно пластик. При его сравнительной дешевизне он служит значительно дольше металла, подверженного коррозии, или асбоцемента, съедаемого сыростью, чрезмерной сухостью и прочими сторонними факторами.

На фото изображено далеко не полное разнообразие решений по соединению круглых пластиковых сегментов в одну качественную и герметичную вентиляционную сеть. Но и этого разнообразия хватает чтобы понять, что с их помощью можно собирать воздуховоды самой различной степени сложности

Что следует учитывать при выборе пластиковых воздуховодов:

1. Изнутри пластиковые трубы должны быть предельно гладкими. В этом случае совершенно не будет осуществляться трение воздуха о стенки, и воздушные потоки будут циркулировать в такой конструкции с наибольшей эффективностью.
2. В случае монтажа вентиляции естественного типа, не усиленной вентиляторами, от рифленых трубопроводов лучше отказаться. Рифленые стенки венканалов, особенно на поворотах, будут задерживать потоки воздуха и вентилирование будет осуществляться не в полную силу.
3. Предпочтение стоит отдавать тому производителю, у которого сочленения пластиковых сегментов воздуховода осуществляется с наилучшей герметичностью.

Слишком твердый пластик – это плохой признак. При нажатии труба должна слегка поддаваться. Чрезмерно плотный и грубый материал прослужит меньше, чем мягкий. Скорее всего, он станет сыпаться и крошиться на протяжении первого же десятилетия использования вентиляционной системы.

Но замечание на счет твердости не относится к канализационным пластиковым трубам, изготавливаемым по иной технологии. Такому пластику не страшны не сырость, ни сухость, ни морозы

Если собственник решил смонтировать вентиляционную систему из таких труб, он может быть уверен, что прослужит она никак не меньше, чем та, что смонтирована из труб, специально предназначенных для сборки систем воздуховодов.

Единственный минус канализационных труб состоит в их исключительно круглом объемном профиле, что не всегда бывает удобно.

Производство пластиковых вентиляционных труб. Доставка по Москве и России.

Наш завод самостоятельно занимается изготовлением труб из ПНД. Производство находится в Подмосковье, а свою продукцию мы поставляем как Москву, так и во все города России. Продажа осуществляется оптовыми партиями и в розницу по метражу. Каждый желающий сможет приобрести трубы в необходимых ему количествах самовывозом или с доставкой. По Москве и области, в зависимости от складских запасов, доставка трубы возможна в день заказа.

Мы, как производитель, способны предложить своим клиентам трубы ПНД самых разных форм: треугольные, квадратные, круглые, многоугольные и другие. Производимые изделия идеально подходят для вентиляционных систем. Можно применять пластиковые трубы для устройства вентиляции в загородных домах (на крыше и в комнатах), квартирах, на производстве и в бытовках. Чтобы соорудить разветвленную систему воздуховодов применяется специальная фурнитура. На поверхности стен трубы ПНД крепятся с помощью специальных удобных креплений. Фиксация осуществляется прочно. Кроме того, можно сэкономить пространство за счёт прокладки внутри стен. Стыки фиксируются с помощью герметиков.

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена

Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

 S=L/3600V,

с помощью которой легко определяется диаметр.

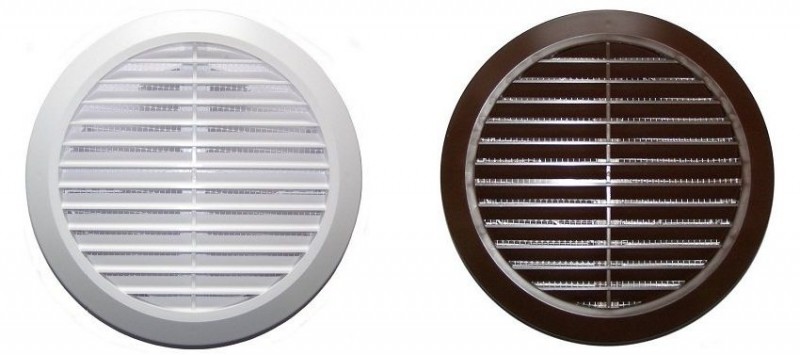

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

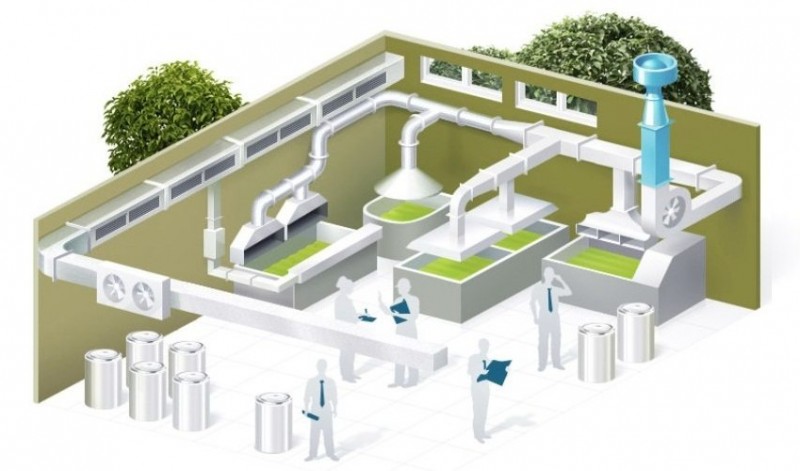

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

Критерии выбора вентиляционной трубы

Чтобы выбрать качественный воздуховод, учитывают такие требования:

Шум во время движения воздушных масс не должен превышать 35 дБ.
Для хорошей производительности все элементы соединяют герметично

Также это важно с точки зрения защиты от смешивания удаляемых и поступающих потоков воздуха.
При эксплуатации в условиях повышенной влажности выбирают трубы из материала, устойчивого к коррозии.
Для установки в местах с высокими температурами выбирают воздуховоды из жаропрочного, пожаробезопасного материала, не деформирующегося при нагревании, не выделяющего токсичные вещества.
Габариты и вес конструкции учитывают при оценке легкости транспортировки и монтажа. Объемные круглые трубы занимают больше полезного пространства помещения

Их сложнее спрятать за подвесным потолком. Чтобы каналы не портили интерьер, предпочтение отдают их плоской разновидности прямоугольного сечения.
Учитывают гладкость внутренней поверхности, поскольку это важно для оценки уровня аэродинамического сопротивления и шума.
При прокладке трубопроводов за пределами дома предпочтение отдают материалам, устойчивым к коррозии, негативным погодным воздействиям. Также предусматривают качественное утепление.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент;
протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
размещая воздуховод, нужно избегать его соседства с отопительными системами;
радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;
крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.. Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Какой должна быть вентиляционная труба

Вентиляция по сравнению с другими системами, например, водопроводом не будет испытывать в ходе эксплуатации значительные нагрузки, а значит, нет нужды в значительной толщине металла. Поэтому первым требованием к металлическому воздуховоду можно назвать небольшую толщину стенки.

Вторым важным параметром считается устойчивость к коррозии. Все-таки уровень влажности воздуха, проходящего по каналам, достаточно высок, так что металл не должен через 6-12 месяцев покрыться слоем ржавчины.

Для вентиляции используются оцинкованные трубы

Ну, а самой важной характеристикой можно считать диаметр, от этого напрямую зависит эффективность работы вентиляционной системы. Вентиляционная труба 120 мм имеет площадь сечения 113,04 см2, диаметр, например, 75 мм – всего 44,15 см2

Понятно, что если площади сечения отличаются в 2,56 раза, то и объем воздуха за единицу времени они смогут пропустить разный (при равной скорости потока).

Расчет размеров, сечения и монтаж

Для монтажа вентиляционных трубопроводов выпускается разная фурнитура, арматура, помогающая соединять несколько трубопроводов в одну систему.

Для герметизации соединений применяют герметики, препятствующие воздуху в месте стыка элементов трубопровода выходить наружу.

Крепление вентиляционных трубопроводов осуществляется с применением крепежей, которые производятся сейчас в широком ассортименте.

Выбор воздуховода зависит от вида, назначения и габаритов вентиляции.

Еще на этапе проектирования вентиляционной системы специалисты определяют

• вид,
• размер сечения,
• длину, место расположение трубопровода.

Чтобы работа вентиляционной системы была эффективной, доверять ее проектирование и монтаж следует мастерам с высокой квалификацией.

При проектировании системы рассчитывается производительность всех ее компонентов, чтобы при ее работе не появлялся шум. Если установить узкий трубопровод, то проходящий через него воздух будет создавать много шума.

Площадь сечения вентиляционного канала для скорости воздуха 3 м/с рассчитывается по формуле:

S=0,9 х L (S – площадь сечения, L – скорость воздуха).

Данная формула помогает определить диаметр вытяжки, который обеспечит высокую производительность всей системы.

Если пригласить для установки вентиляционной системы неквалифицированных установщиков, услуги которых всегда стоят дешево, то дефекты монтажа и неправильно произведенный расчет сечения воздуховода, повлекут за собой в будущем много неприятностей.

При недостаточно качественной герметизации стыков очень трудно найти утечку воздуха, а неправильно составленный проект станет причиной выхода из строя важных компонентов системы. Ремонт или замена агрегатов, подключенных к системе, стоит очень дорого.

Пластиковые воздуховоды для вентиляции с

• квадратным,
• круглым,
• прямоугольным сечением,

имеют установленные размеры, поэтому при необходимости можно легко заменить любую деталь.

При монтаже вентиляционного канала нужно брать во внимание, что множественные повороты и стыки увеличивают стоимость системы и снижают эффективность вентиляции. Поэтому необходимо располагать трубопроводы по прямой линии или с минимальным количеством поворотов.. Видео о монтаже пластиковых воздуховодов:

Видео о монтаже пластиковых воздуховодов:

https://youtube.com/watch?v=kKRzlbG23h0

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

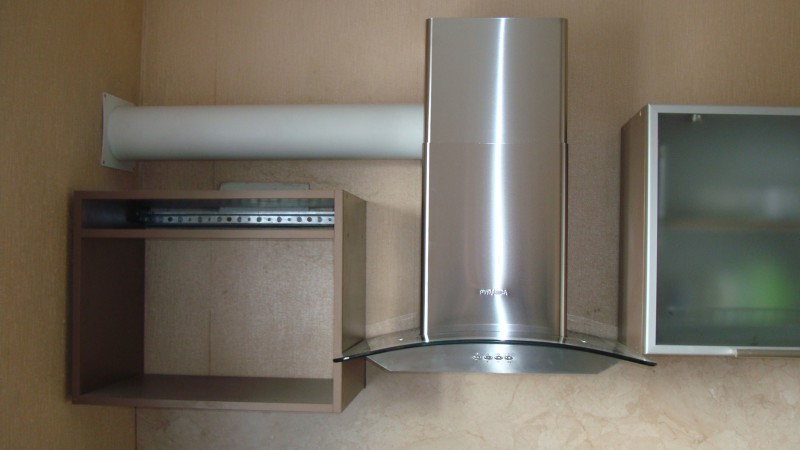

  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.
  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Требования к вентиляционному воздуховоду

Проектирование и расчет вентиляции – ответственная работа, требующая от исполнителя знания строительных нормативов и понимания принципов воздухообменных процессов

Немаловажное значение играют параметры самого здания и климатические особенности региона

Независимо от схемы циркуляции воздухопотоков (естественное или принудительное побуждение) обустраивается сеть вентиляционных каналов.

Продуктивность и надежность вентсистемы во многом зависит от грамотного выбора геометрических размеров труб и материала их изготовления

Воздуховоды должны отвечать ряду требований:

Герметичность. Это свойство необходимо для поддержания тяги, а также предупреждения смешивания встречных чистых и вытяжных воздухопотоков

Особое внимание уделяется соединению отдельных элементов вентиляционной магистрали.

Бесшумность работы. Уровень аэродинамического гула должен быть в пределах санитарных норм

Допустимый шум системы – 25-35 Дб.

Стойкость к коррозии. Через домашний трубопровод происходит выброс воздушных масс разной степени влажности. Водяные пары способны скапливаться на стенках вентканалов, провоцируя образование ржавчины.

Компактность и малый вес. Общий метраж магистралей вентсистемы достаточно велик, чтобы не «перегружать» здание и не загромождать пространство выбираются трубы с минимальным типоразмером, обеспечивающим беспрепятственную циркуляцию.

Пожаробезопасность. Материал трубной арматуры не должен легко воспламеняться и выделять при горении вредные пары.

Кроме основных характеристик, приветствуется соответствие вентиляционных труб дополнительным параметрам: простота монтажа, хорошие теплоизоляционные свойства и гладкость каналов.

Важный параметр выводящих труб – высокая кольцевая жесткость. На внешнюю часть вентканала, возвышающегося над крышей, воздействует значительная ветровая нагрузка

Преимущества и недостатки использования

Итак, если коротко подвести итоги, получим следующую картину.

• тяжёлые;
• шероховатые;
• сложнее соединять;
• шумные;
• накапливают статическое электричество;
• сталь подвержена коррозии;
• нержавейка очень дорогая.

Плюсы:

• пожароустойчивы;
• выпускаются больших диаметров и любых форм.

Воздуховод из ПВХ – отличный вариант для частного сектора:

• лёгкие;
• просто соединять, монтировать и транспортировать;
• хорошая шумоизоляция;
• гладкая поверхность;
• не ржавеют, длительный срок службы;
• недорогие.

Минусы:

при горении выделяют едкие вещества.

Гофрированные отрезки целесообразно применять на небольших участках, где требуется плавный поворот. Использовать ли канализационные трубы на вытяжку – решать каждому самостоятельно, но на приточной ветке точно не стоит.

Вместо заключения ещё несколько моментов.

Форма воздушных каналов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиральными или прямошовными.

Спиральные более жёсткие, но цена на них выше. Их можно приобрести, если нужен длинный прямой участок.

Прямоугольные легче крепить, они более рационально используют предоставленное пространство, но аэродинамика у них хуже.

Они бывают только прямошовными. Участки между элементами крепления могут быть 1-2 метра, если сделать больше, высока вероятность провисания.

При прохождении по воздуховодам холодного потока, на его внешней поверхности будет образовываться конденсат. По этой и другим причинам, обязательным условием является утепление трубопровода вентиляции. Есть вариант купить отдельно утеплитель и проделать дополнительную работу самостоятельно, а можно приобрести предварительно изолированный вариант труб. Это избавит от лишних хлопот, хотя и придётся за это заплатить.

Гофрированный воздуховод

Такой воздуховод имеет одно важное достоинство — простоту монтажа. Для установки металлической гофры достаточно просто закрепить ее одним краем к вытяжке, а другим краем к вентиляционному каналу. Для монтажа используются специальные круглые хомуты, стягиваемые болтами

Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение

Для монтажа используются специальные круглые хомуты, стягиваемые болтами. Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение.

К преимуществам гофрированного воздуховода можно отнести:

• возможность растягивания гофры по длине на значительное расстояние;
• отсутствие резких изгибов и дополнительных соединительных элементов, что уменьшает внутреннее сопротивление внутри трубы;
• демократическая цена, в несколько раз меньшая, нежели стоимость пластиковых воздуховодов;
• возможность установки гофры большего диаметра, нежели диаметр вытяжки. Для этого воздуховод плотно прижимается хомутом к переходнику.

Диаметр труб для вытяжки

Вентиляционная труба для вытяжки или воздуховоднеобходимо еще подобрать по диаметру. Он не должен быть меньше диаметра выходного отверстия вытяжки и вентиляционной решетки. Если поставить трубу меньшего диаметра, то это непременно приведет к увеличению сопротивления воздуха и потере мощности вытяжного устройства. В идеале диаметр воздуховода и диаметр вытяжки должны совпадать.

Помимо диаметра труб также важно обратить внимание на их конструкцию. То есть на то, как они проходят по стене. Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов

Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов

Такие изгибы могут вызвать появление обратной тяги

Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов. Такие изгибы могут вызвать появление обратной тяги.

Установка вытяжки и вентиляционной трубы может включать в себя установку обратного клапана, который препятствует обратному движению воздуха из вентиляции к кухонным устройствам.

Как спрятать трубу от вытяжки?

Как правило, трубы для вытяжек располагают вдоль стены, пряча их за кухонными шкафчиками. Существует множество способов замаскировать их от посторонних взглядов.

Первый способ — покрасить воздуховод в тон стенам или оклеять его кухонными обоями. Независимо от вида используемой трубы, спрятать ее можно в специальном пластиковом коробе, предназначенном именно для этих целей. Короб располагают либо на кухонных шкафах, либо на стене, либо под самым потолком.

Рекомендуется использовать последний вариант, особенно если потолок у вас подвесной. В этом случае короб будет сливаться с потолком в одно целое.

Установка вентиляционной трубы на вытяжку и ее подвод к системе общей вентиляции можно обставить таким образом, что будет создан новый элемент интерьера. Например, после прокладки трубы по стене, обшейте ее гипсокартоном, придайте материалу какую-то необычную форму, вставьте в гипсокартон светильники. Вы будете поражены тем, что ваша кухня стала еще красивее от этого нововведения.

Если у вас пластиковый подвесной потолок, то вы без труда сможете замаскировать трубу, полностью скрыв ее из вида. Поверх такого потолка ее вообще не будет видно, а до входа в потолок можно зашить ее пластиком, соорудив небольшой каркас из металлических профилей. Такой каркас легко можно прибить к стене, поместив внутрь воздуховод, а затем закрепить на каркасе пластиковые панели.

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.

• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.

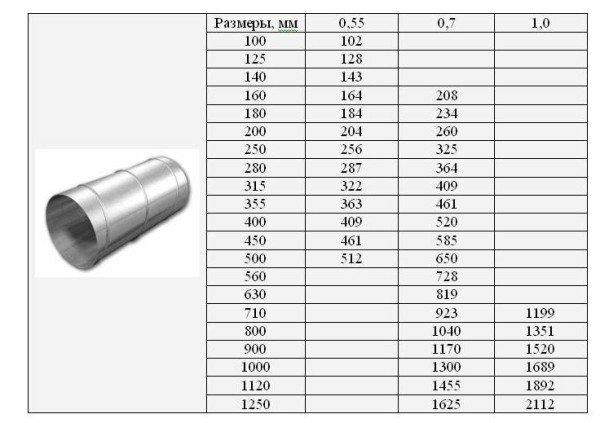

• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Пластиковые трубы для вытяжки на кухне

Трубы из пластика предназначены для сборки каналов системы вентиляции. Но их вполне допустимо применять для прокладывания воздуховода от вытяжки (при условии, что вас устроит, как такие трубы выглядят). Главные преимущества такого выбора – долговечность и практичность. Гладкие стенки труб не собирают грязь, их легко мыть.

В продаже имеется несколько десятков разновидностей пластиковых труб.

Характеристики

Наиболее важной характеристикой труб из пластмассы является форма сечения:

1. Диаметр вытяжной трубы кухонной вытяжки круглой формы сечения может быть 100, 120, 125, 150 мм.
2. Прямоугольные и квадратные воздуховоды также имеют стандартные размеры. Наиболее распространены следующие варианты (размеры даны в см): 5,5х11; 6х12,2; 6х20,4.

При выборе учитывают также тип пластика, из которого изготовлен каждый элемент. Так, ПВХ – наиболее доступный по ценам и часто встречающийся в продаже пластик. Его главный недостаток – склонность к растрескиванию при охлаждении до +5°C и ниже. Также себя ведет и полиуретан. ПНД (полиэтилен низкого давления) лучше переносит холод (выдерживает до -80°C), но при нагревании до +100°C и выше может начать тлеть.

Когда стоит использовать

Выбирать пластик стоит для капитального монтажа. Хотя процесс сборки и подключения такого вентиляционного хода трудоемок и долог, канал прослужит потом долгие годы (10 лет и более), не требуя замены или сложного обслуживания. Если пластик не сочетается с гарнитуром, можно провести скрытый канал прямоугольного сечения.
