Мангал своими руками: топ-120 фото лучших примеров работ. мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Дизайн металлических мангалов

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков

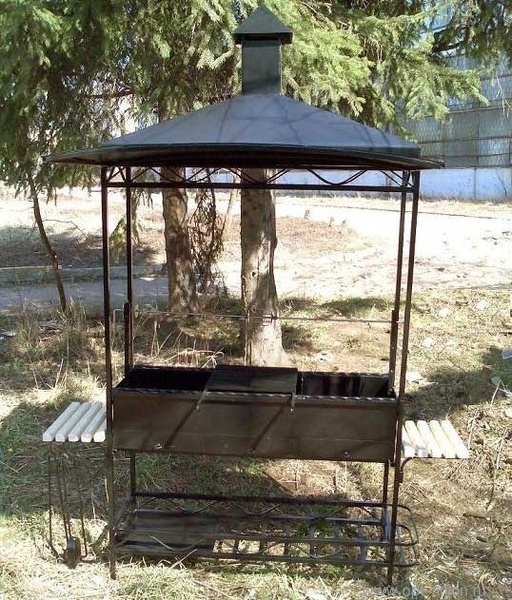

Виды и типы навесов для зоны барбекю

С мангалом определились, теперь дело за подходящей конструкцией навеса. Если беседка и навес с мангалом будут располагаться рядом, их желательно строить в одном стиле, как дополнение друг к другу. Если нет, тогда хорошо подумайте, с каким именно материалом вы готовы работать, а о мы расскажем о некоторых тонкостях и нюансах.

Начнем с того, что готовые конструкции мангал + навес в виде компактных устройств не слишком практичны в жизни. Да, их легко установить в нужной части сада, перенести, если потребуется. Но обычно весь их неказистый вид говорит о том, что на что-то большее у хозяина дома пока нет времени, и он решил ограничиться продуктом массового производства. Поэтому мы советуем либо приобретать сразу качественный комплекс, либо закатать рукава, выделить выходной-два и поставить нормальный навес, который не только защитит от непогоды, но и красиво впишется в окружающий ландшафт.

К слову, сегодня немало умельцев пытаются приделать на мангал согнутый лист металла, или приобрести нечто подобное уже в готовом виде. На самом деле нет никакого смысла устанавливать маленькую крышу-козырек. Да, возможно мангал будет защищен, но ведь важен и ваш комфорт. Вы ведь не продолжите жарить шашлык, стоя под зонтом?

Кроме того, полноценный навес легко украсить и разнообразить самыми разными элементами, которые смогут придать ему индивидуальность. Это и кованные элементы, и подсветка, и декор. Все это не только создает уют: готовя у мангала, человек отдыхает не столько физически, сколько эмоционально.

Самый простой, можно сказать грубый вариант домашнего изготовления навеса — согнуть металлический лист:

Такие железные крыши жаростойки, выдерживают «адские» условия летней жары и пекла от углей, но шумят от дождя. Кроме того, со сварочным аппаратом работать умеют не все. Это – дополнительные затраты на наем специалиста и не всегда красивые швы.

Также простые железные крыши иногда выглядят слишком просто и безвкусно. В противовес им более надежные тяжелые кованые навесы идеально гармонируют с простым черным мангалом, даже сваренным вручную из того же газового баллона. Их витые элементы как раз дополняют и обогащают общий дизайн, и самодельная жаровня уже не выглядит неказисто. А на садовом участке кованый металл смотрится всегда отлично, какой бы ландшафтный дизайн у вас не был реализован:

Еще на крыше навеса вполне стильно будет смотреться металлочерепица и профнастил. При этом профнастил отлично выглядит именно на односкатной крыше навеса:

А вот металлочерепица больше подходит для двускатной крыши:

Если у вас нет опыта в кровельных работах, поставьте простой каркас и покройте его крышу гибкой черепицей. Сам навес получается уютным и удачно вписывается в любой уголок сада, ведь обычно расцветки гонтов делают по мотивам природы:

Вот замечательный вариант с шестиугольной крышей:

Но некоторые переживают, не загорится ли битумный материал от случайной искры? На самом деле в такое кровельное покрытие от ведущих производителей включают специальные химические элементы, которые замедляют возгорание, хотя проблема полностью не решается.

Подойдет для такого навеса и  поликарбонат. Он гнется и создает красивые арочные формы, не дает сплошной тени и смотрится всегда уместно. При этом монолитная структура на первый взгляд не будет отличаться от стекла и пропустит максимальное количество солнечных лучей, но в жару под ней будет не комфортно, если только не подобрать удачную тонировку. А вот сотовая, с ячейками, хотя и не обладает нужной прозрачностью, хорошо рассеивает свет и придает ощущение воздушности:

Что касается цвета прозрачного навеса, то здесь пусть все решает ваш вкус. Единственное, что крайне не рекомендуется – это устанавливать навес синих оттенков. Такую ошибку уже допускали не раз при устройстве крытых продуктовых рынков: мясо под таким освещением кажется несвежим и вид имеет ужасный. Поэтому не стоит портить себе аппетит только из-за неудачного дизайна.

Лучше, если цвет крыши будет ярким, как желтый или оранжевый. А с черным металлом также будет отлично сочетаться поликарбонат дымчатого или холодного серебристого цвета:

А вот от ядовитых “кислотных” вариантов лучше отказаться — на фоне растительности будет выглядеть как что-то дешевое и неестественное.

Причем поликарбонат только на первый взгляд кажется хрупким. На самом деле он не только радует стойкостью к погодным условиям, но и спокойно выдерживает температуры от -40 до 120°С. Что для мангала вполне достаточно.

Беседка с барбекю

Для строительства беседки с барбекю подготовьте кирпич или камень, так как эти материалы не только обладают отличными параметрами пожаробезопасности, а и выглядят просто прелестно.

Металлические элементы конструкции также немаловажны: стоит отдать предпочтение чугуну, так как этот материал является стойким к высоким температурам и безопасным. Как альтернативу чугуну можно выбрать нержавеющую сталь, однако по своим характеристикам она уступает чугуну. Огнеупорная плитка станет хорошим материалом для пола.

Для того, чтобы возвести данную конструкцию, займитесь подготовкой фундамента так, как написано выше. Так, песчаное основание должно располагаться над грунтом, сверху него — бетон с арматурой, а над ними должна быть система гидроизоляции.

Далее займитесь кладкой кирпичей. Для этого вам понадобится раствор, со смешанными 1:3 глиной и песком. Далее добавьте в смесь воду до тех пор, пока консистенция раствора не станет похожей на сметану. Далее сложите печь буквой «П», высота которой должна достигать примерно 1 метра.

Между боковыми стенками печи расположите две чугунные решетки на расстоянии 25 см друг от друга. Первая решетка будет служить в качестве вместилища для пищи, а на второй необходимо разводить огонь.

Барбекю является одним из лучших предметов на даче, так как он способствует приятному времяпровождению на природе и готовке прекраснейших блюд.

Конечно же, можно приобрести готовые устройства для барбекю, однако собственноручное создание конструкции будет вселять в вас гордость за собственный труд и радость в сердцах домочадцев.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Каким должен быть мангал – характеристика

Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:

• Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
• Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

• периодическое использование, долгое бездействие;
• расположение под открытым небом или в беседке;
• высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.
Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

• мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
• размеры – крупногабаритный для больших компаний и малоформатный для семьи;
• форма – труба, бочка, прямоугольник, архитектурные модификации;
• дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
• для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
• верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

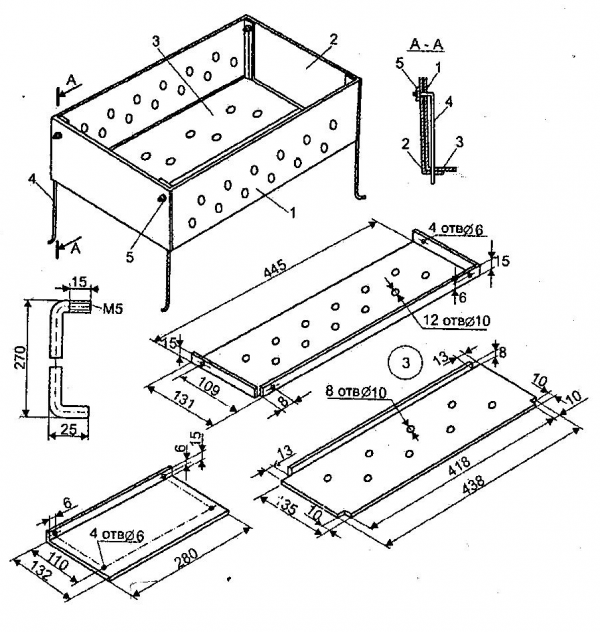

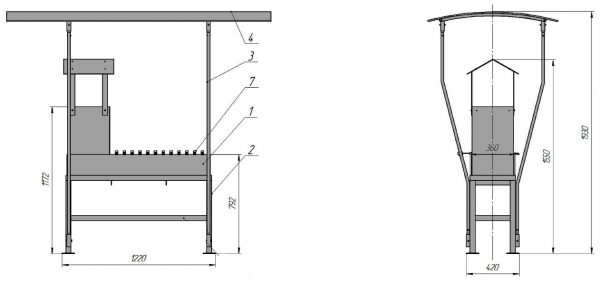

Посмотрите варианты на чертежах:

Нажмите на картинку для увеличения

Увеличение по клику

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

1. металлические бочки;
2. швейные машины;
3. обрезки стальной трубы большого диаметра;
4. кованые и литые этажерки, столешницы;
5. пропановые баллоны;
6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

• Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
• Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

Газовый баллон как материал для мангала

Такую модель можно изготовить очень быстро. Весь процесс работы займет несколько часов. Изделие из баллона предполагает оригинальное оформление. На представленных фото мангала своими руками можно увидеть сооружения в виде подводных лодок, паровозов или различных животных. Очень красиво смотрятся круглые обтекаемые изделия с оформлением в виде кованых элементов.

Мангал из баллона можно дополнить надстройками в виде коптилки или решетки барбекю.

К основным преимуществам такой модели можно отнести не только простоту его изготовления, но и надежность материала. Газовый баллон выполнен из толстого железа, благодаря которому изделие долго не прогорит и никогда не деформируется под воздействием высоких температур.

Следует помнить, что в емкости могут остаться пары газа, поэтому нужно соблюдать осторожность и перед началом работ стравить остатки вещества и, перевернув баллон, удалить конденсат.

Далее требуется осторожно срезать вентиль и наполнить внутреннюю полость водой. В таком виде баллон должен простоять не менее суток, во время которых его необходимо периодически встряхивать.

Для изготовления мангала такого типа не обязательно создавать чертежи. Достаточно прорисовать на корпусе мелом линии, по которым при помощи болгарки будет вырезан фрагмент, открывающий емкость и превращающий ее в подобие корыта.

По краям среза нужно будет сделать выемки для установки шампуров. Далее нужно приварить к корпусу ручки и надежные опоры. Из-за большой толщины железа конструкция будет иметь немалый вес, поэтому ножки для изделия должны быть достаточно прочными.

Металлические мангалы более просты в изготовлении и используются чаще. Стационарные изделия из кирпича встречаются реже, они сложны в изготовлении, но способны украсить своим оригинальным дизайном любой дачный участок или двор частного дома.

Самостоятельно изготовить каменное сооружение нелегко без специального опыта, поэтому создание таких сложных печей лучше доверить профессионалам.
