Собираем дымогенератор своими руками

На что смотреть при выборе

Советуем обратить внимание на следующие детали, чтобы совершить максимально выгодную покупку:

• Объем камеры. Он должен быть не более 20 литров. Большим камерам требуется более мощный источник дыма.
• Тип дымогенератора. Всего их существует четыре:

1. Электрические. Получили широкое применение в промышленности в силу своей практичности. Температура в камере поднимается до 300 градусов, затем аппарат выключается и щепки начинают тлеть. После процесс повторяется необходимое количество раз.
2. Тлеющие. После загрузки щепа попадает на электрическую спираль, достигая температуры в 250 градусов, щепки начинают тлеть и выделять дым температурой около 50 градусов.
3. Эжекторные. Это дымогенераторы с эжектором — трубой для создания тяги в устройстве. Эжектор может находиться вверху и внизу аппарата.
4. Фрикционные. В модели данного типа электродвигатели вращают цилиндр с прижатым сверху бруском. В процессе трения выделяется дым, который впоследствии попадает в бак.

Толщина стенки. Долговечность и надежность устройства зависят именно от этого параметра. Оптимальная толщина — от 1.5 мм. В идеале — 2 мм и толще.
Внешний вид. Данный параметр зависит от материалов, из которых сделано устройство. Хорошо выглядит нержавеющая сталь, она имеет долгий срок службы и легко очищается.
Труба для подачи дыма. Для холодного копчения нужна труба не менее двух метров с углом наклона 20-35 градусов.
Крышка бака. Чтобы обеспечить вашу безопасность, советуем отдать предпочтение деревянной крышке. Она не нагревается в процессе тления щепы.
Автономность работы. Если в планах использовать аппарат на природе, то лучше подобрать модель с ручным розжигом. Для домашнего использования подойдет аппарат с автоматическим розжигом.
Простота конструкции

Обратите внимание на модели со съемным дном. Это очень упростит процесс очистки аппарата.
Способ подачи дыма

Лучше, если патрубок будет располагаться в нижней части аппарата, так потребуется меньший расход щепы, а вредные смолы из конденсата, собирающегося под крышкой, не попадут на продукты в баке. При таком способе подаче дым быстрее попадет в коптильню. Если компрессор выключится, щепа не погаснет из-за совпадения направления естественной тяги и дымоотводящего направления.
Щепа. Без этого материала работа дымогенератора невозможна, поэтому данному пункту также нужно уделить должное внимание. Подойдут не все виды древесины. При горении дерево выделяет вещества, влияющие на вкус готового продукта. Ольха, осина, ясень, бук, дуб, яблоня, абрикос, груша и черешня идеально подходят для дымогенераторов. Хвойные сорта деревьев выбирать не рекомендуется, поскольку их смолы придают горечь готовой еде.

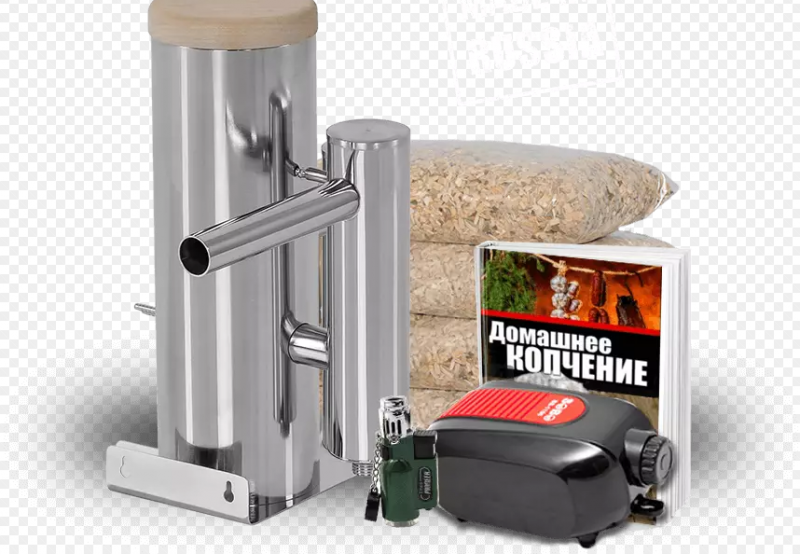

Комплектация. Проследите, чтобы в упаковке были все необходимые элементы: компрессор и шланги для его подключения, крепежные болты, таймер, коптильня, турбозажигалка и щепа.
Инструкция и рецепты. С подобным набором вам будет проще освоить управление новым устройством.

Как обращаться с дымогенератором

1. В камеру сгорания загружается щепа. Сколько ее потребуется для копчения, определяется в процесс работы аппарата, так как этот показатель зависит от фракции топлива, его влажности и рабочей мощности. Также на расход влияет диаметр установленных труб.
2. Нагнетатель включается на полную мощность.
3. Щепа подпаливается через специальное отверстие. Удобно пользоваться газовой горелкой.
4. Отрегулировать мощность компрессора, установив необходимые параметры.
5. Выждать заданное количество времени, по необходимости подсыпая щепу.
6. После каждых3-4 сеансов копчения следует производить тщательную очистку аппарата.

Если в результате работы выявлены какие-либо неточности в работе, то лучше довести самодельный генератор до идеала, чтобы результат копчения был удовлетворительным, а приготовленные продукты вкусными и безопасными.

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

• Установка прибора производится на ровную негорючую поверхность.
• Окраска возможна только жаростойкой краской.
• Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
• Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

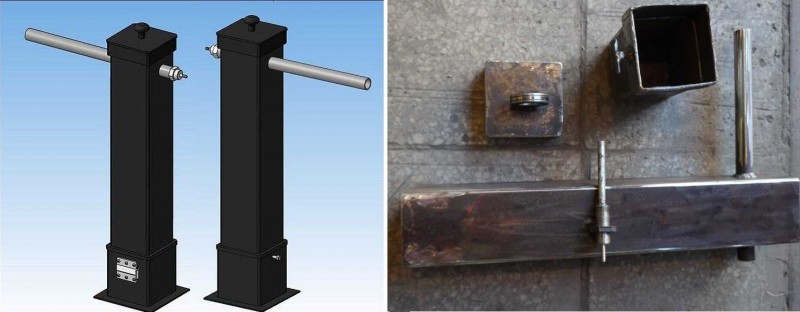

Чертежи схемы самодельных дымогенераторов

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

• Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
• После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
• Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
• На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
• Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами

Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

• Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
• Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
• Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
• Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
• Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
• Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

• На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
• Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
• Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.

Дымогенератор горячего копчения, его функции и особенности

Капитан Очевидность нам намекает, что дымогенератор предназначен для генерации дыма. Чтобы получить дым, необходимо нагреть топливо с помощью нагревательного элемента или же получить дым методом огня. Отличие двух этих способов в принципе действия. Нагревательный элемент, а это может быть ТЭН или обычная плитка для приготовления пищи, требует энергии электричества. Горение же требует только кислорода, а его в воздухе предостаточно и он бесплатный.

Вообще, дымогенератор горячего копчения отличия от генератора дыма для холодного копчения не отличается. Разница заключается в размещении прибора.

В процессе копчения холодным методом источник дыма располагают вне коптильной камеры и дым, проходя путь до нее, охлаждается естественным путем или же принудительно.

Генератор дыма для горячего копчения находится непосредственно внутри камеры копчения, что сильно упрощает конструкцию, и удешевляет ее.

В качестве топлива для генератора дыма, как электрического, так работающего от горения, используют щепу плодовых деревьев.

Дымогенератор, конечно же можно купить. Покупка сего девайса обойдется вам в сумму от 5000 до 10 000 рублей. Новенький, хромированный, он отлично впишется в конструкцию вашей домашней коптильни, а впишется ли в бюджет – решать вам. Для тех, же, чей бюджет не предполагает таких трат, всегда есть возможность сделать источник дыма собственными руками.

Обзор нескольких дымогенераторов представленных на рынке

На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.

Дачник

Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.

Плюсы:

• в час потребляет примерно 313 грамм щепы;
• менять нагрузку не нужно на протяжении трех месяцев;
• управлять прибором очень просто;
• монтаж не требует никаких специальных знаний;
• имеет небольшие размеры;
• установка конструкции не отнимает много времени;
• можно самостоятельно регулировать все необходимые параметры дыма;
• несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
• на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.

Минусы:

невзрачный внешний вид конструкции.

Нanhi zmei 7l

Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.

Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.

• дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
• устройство может работать в автономном режиме на протяжении 12 часов;
• можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
• длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
• аппарат весьма надежный и имеет долгий срок эксплуатации;
• имеет небольшой размер, поэтому не занимает в помещении много места.

Минусы:

пользователи не обнаружили никаких существенных минусов.

Дым Дымыч

Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.

Плюсы:

• конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
• за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
• монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
• корпус конструкции изготовлен из нержавеющей стали;
• может работать в автономном режиме до 15 часов.

Минусы:

• немного сложно и неудобно снимать крышку;
• недостаточно толстые стенки корпуса – 0,8 миллиметра;
• нет специальной подставки.

Мerkel premium

Устройство имеет 2-милиметровые стенки, изготовленные качественной нержавеющей стали. Это значит, что конструкция будет работать достаточно долго и при этом она весьма надежная. В автономном режиме устройство может проработать практически 12 часов.

Плюсы:

• аппарат очень легко мыть – на это не уходит много времени;
• на выходе дым имеет идеальную температуру, которая не превышает отметку в 25 градусов;
• для того, чтобы слить собранный конденсат, нет необходимости в полной разборке конструкции;
• для крышки используется высококачественная древесина, которая не будет со временем разбухать и рассыхаться;
• дымогенератор Меркель имеет красивый дизайн;
• отличается от многих других моделей своим небольшим весом.

Минусы:

единственный недостаток, который обнаружили пользователи – это то, что нужно не забывать регулярно добавлять топливо.

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения

За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  Шибер выглядит так
• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

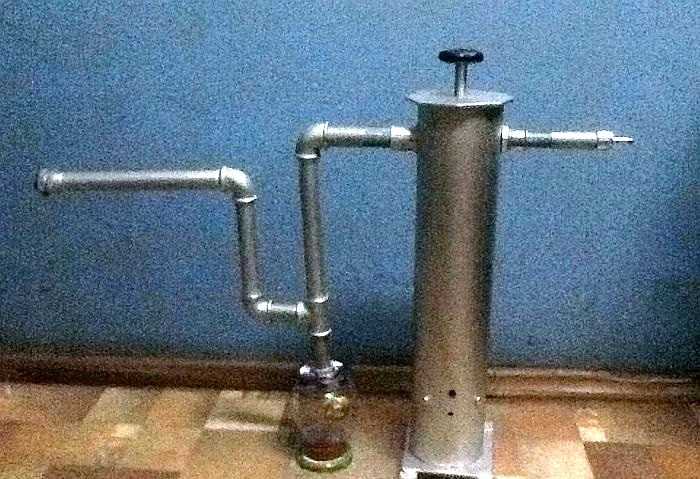

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Как он работает

Дымогенератор для холодного копчения в процессе работы использует тлеющие дрова, щепу или опилки. Но из-за длительности обработки требуется сохранять подходящую температуру и не допускать её понижения или повышения на слишком большое значение. Поэтому была придумана коптилка холодного копчения, конструкция которой позволяет охлаждать дым, проходящий через вентиляционный отсек, тем самым поддерживая нужную температуру.

Для того чтобы дым непрерывно поступал через специальное отверстие в шкаф нужен дымогенератор. Следует избегать использования пород дерева с большим содержанием смолы, чтобы не навредить здоровью и не засорить дымоход.

В процессе работы, дерево внутри камеры будет нагреваться с помощью внешнего источника тепла или тлеть самостоятельно. Образованный дым будет уходить через трубу из металла (не оцинкованную) или пластика в коптильню. Участок дымохода между шкафом и дымогенератором рекомендуется закапывать под слой грунта. Это поможет улучшить охлаждение продуктов горения.

ДымоходИсточник st03.kakprosto.ru

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Устройство походного дымогенератора

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

• В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
• В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
• Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
• Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
• Если отверстие будет больше, то это может стать причиной возгорания.
• В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

• После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
• Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.
